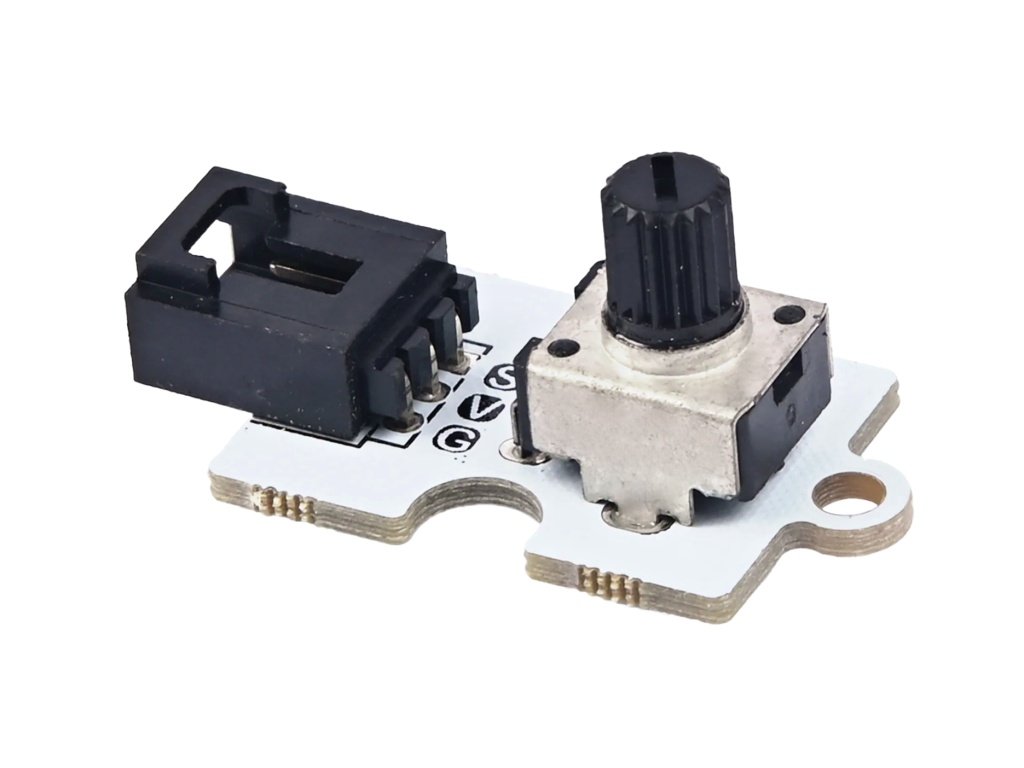

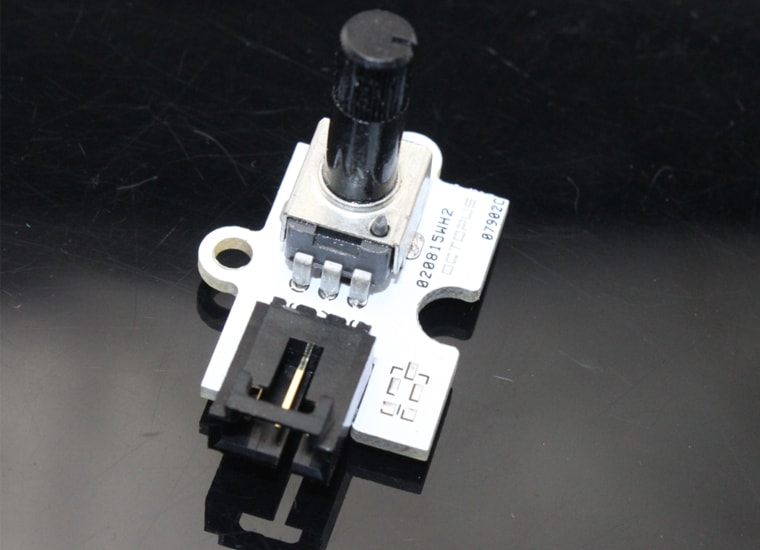

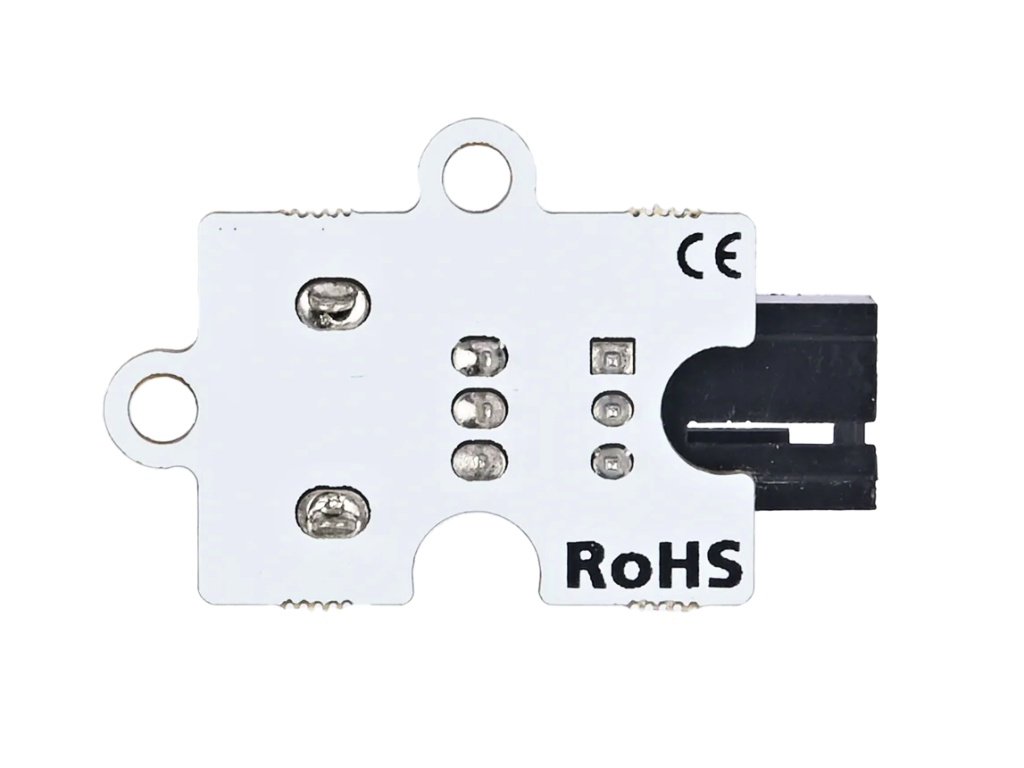

Octopus modul potenciometr

Ovládej projekty jedním otočením

Octopus modul potenciometr vám umožní jednoduše ovládat a simulovat analogové vstupy ve vašich projektech s micro:bitem, Arduinem i dalšími mikrokontroléry. Otočením knoflíku můžete žákům i dětem názorně ukázat, jak funguje změna napětí a čtení analogové hodnoty – třeba pro řízení jasu LED, rychlosti motoru nebo hlasitosti zvuku.

Díky modulovému provedení Octopus a 3pinovému GVS konektoru se obejdete bez složitého zapojování na nepájivém poli. Modul stačí zapojit do rozšiřující desky nebo shieldu a můžete se soustředit na to nejdůležitější – programování, experimenty a výuku místo boje s kabely.

Vlastnosti modulu s potenciometrem

• 10kΩ rotační potenciometr na samostatném modulu pro snadné použití v projektech
• Kompatibilní s micro:bit, Arduino a dalšími mikrokontroléry přes analogový vstup
• 3pinový GVS konektor (GND, VCC, signál) s ochranou proti přepólování
• Vhodný pro řízení jasu LED, rychlosti motorů, hlasitosti a dalších analogových veličin
• Ideální pro výuku elektroniky a programování – žáci hned vidí souvislost mezi otočením a hodnotou v programu
• Kompaktní modul vhodný do výukových sad i domácích projektů
• Funguje s běžnými rozšiřujícími deskami a shieldy bez pájení a bastlení
• Nastavení odporu jednoduše rukou, nepotřebujete šroubovák
• Kompaktní velikost, montážní úchyty pro šroubky M3
• Připojení rovnou na analogový vstup řídící desky
• Připojovací kablík délky 25 cm je součástí balení

Pochop, jak funguje změna odporu

Octopus modul potenciometr využívá klasický rotační potenciometr – tedy rezistor s proměnným odporem. Uvnitř je odporová dráha a kovový jezdec. Když otočíte hřídelí, jezdec se pohybuje po odporové dráze a mění se odpor mezi vývody potenciometru.

Při zapojení jako dělič napětí je jeden konec na napájení (např. 3,3 V), druhý na GND a střední vývod vede na analogový vstup mikrokontroléru. Otočením knoflíku se mění poměr odporů, a tím i výstupní napětí, které mikrokontrolér měří jako analogovou hodnotu (např. 0–1023 u Arduina). V programu pak můžete tuto hodnotu převést na jas LED, rychlost motoru, polohu ovladače nebo jinou řízenou veličinu.

Postav si otočný ovladač pro micro:bit a Arduino

Octopus modul potenciometr je 10kΩ potenciometrický modul z rodiny Octopus, navržený pro snadné použití s micro:bitem, Arduinem a dalšími mikrokontroléry. Otočením knoflíku měníte odpor, vzniká napěťový dělič a na výstupu získáte analogový signál, který lze přímo číst na analogovém vstupu desky. Modul zvládá otočení až zhruba 300°, takže máte k dispozici plynulý rozsah hodnot pro řízení vašich projektů.

Snadné zapojení bez pájení

Modul používá 3žilový GVS konektor s ochranou proti přepólování, takže jej jednoduše připojíte pomocí běžného GVS kabelu – GND, napájení (2,7–5,5 V) a signál. Není potřeba pájet ani řešit zapojení na nepájivém poli, stačí jej zasunout do kompatibilní rozšiřující desky a můžete rovnou programovat. To se skvěle hodí do kroužků, školních dílen i domácích projektů, kde nechcete ztrácet čas kabeláží.

Ideální pro výuku analogových signálů

S tímto modulem můžete žákům názorně ukázat, jak funguje dělič napětí a analogové měření. Otočíte knoflíkem a v programu hned vidíte změnu hodnoty – a tu pak převedete na jas LED, rychlost motoru, barvu RGB LED, hlasitost nebo prahovou hodnotu senzoru. Žáci si tak spojí fyzikální princip (změna odporu) s konkrétním číslem v programu a reálnou odezvou zařízení.

Tipy na projekty a použití

Octopus modul potenciometr najde uplatnění v celé řadě projektů:

• Ovládání jasu LED nebo LED pásku – jednoduchý „ruční dimmer“.
• Nastavení rychlosti DC motoru nebo serva – od pomalého rozjezdu po maximální výkon.
• Ovládací knoflík pro hry a hudební projekty – např. jako ovladač efektu nebo součást MIDI nástroje při použití s Arduinem.
• Nastavení citlivosti senzorů – například prahu, kdy se rozsvítí kontrolka nebo spustí alarm.

Díky kompaktním rozměrům a robustnímu konektoru se modul dobře vejde do výukových sad a školních kufříků a vydrží i časté zapojování a přenášení mezi projekty.

Zapojení modulu

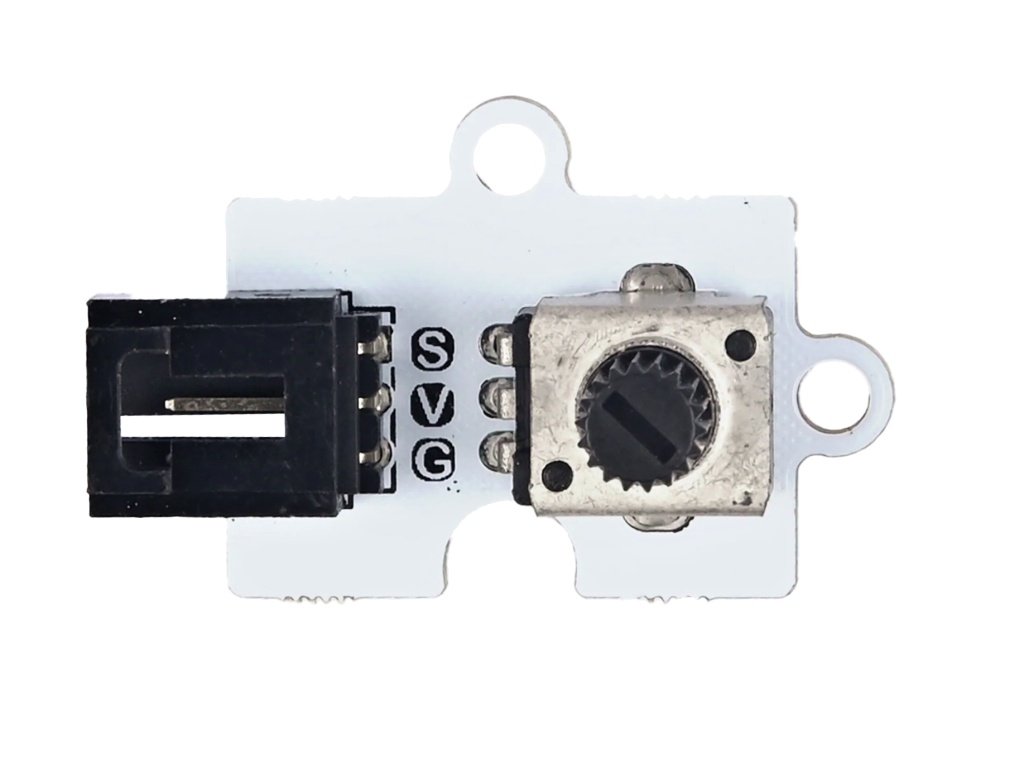

Octopus modul potenciometr a jeho konektor obsahuje následující signály:

• G - GND (zem)
• V - VCC (3 V)
• S - signál

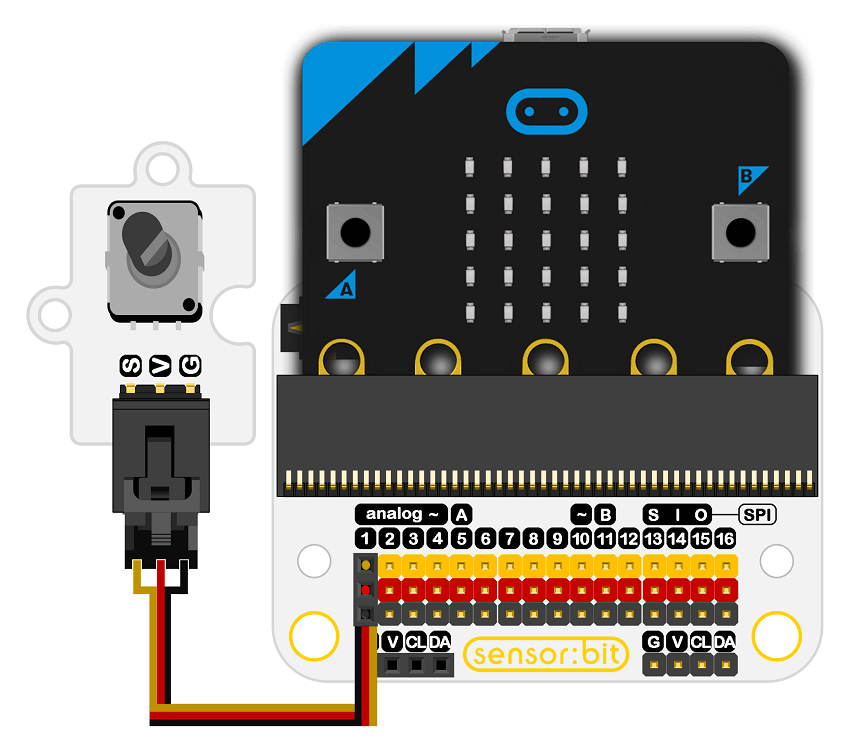

Kablík pak připojte na odpovídající piny některého z rozšiřujících modulů pro microbit. V následujícím příkladu je použita deska Senzorbit, kterou naleznete v sadě pro chytrou domácnost. Modul potenciometr je připojen na port 1.

Následující program plynule mění sloupec LED na displeji microbit podle natočení potenciometru.

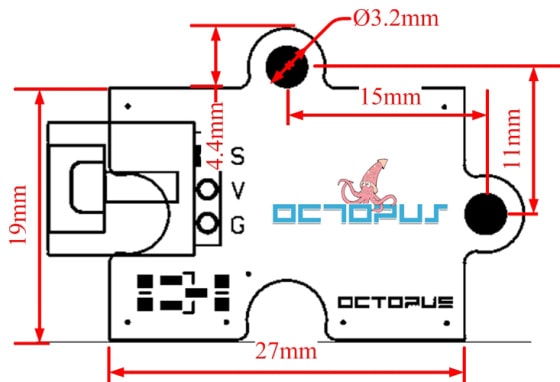

Rozměry modulu s potenciometrem

Poznámka: Připojovací kablík délky 25 cm je součástí balení

Odkazy pro Octopus modul

• Návod k použití Octopus modulu s potenciometrem
