Octopus zvukový senzor

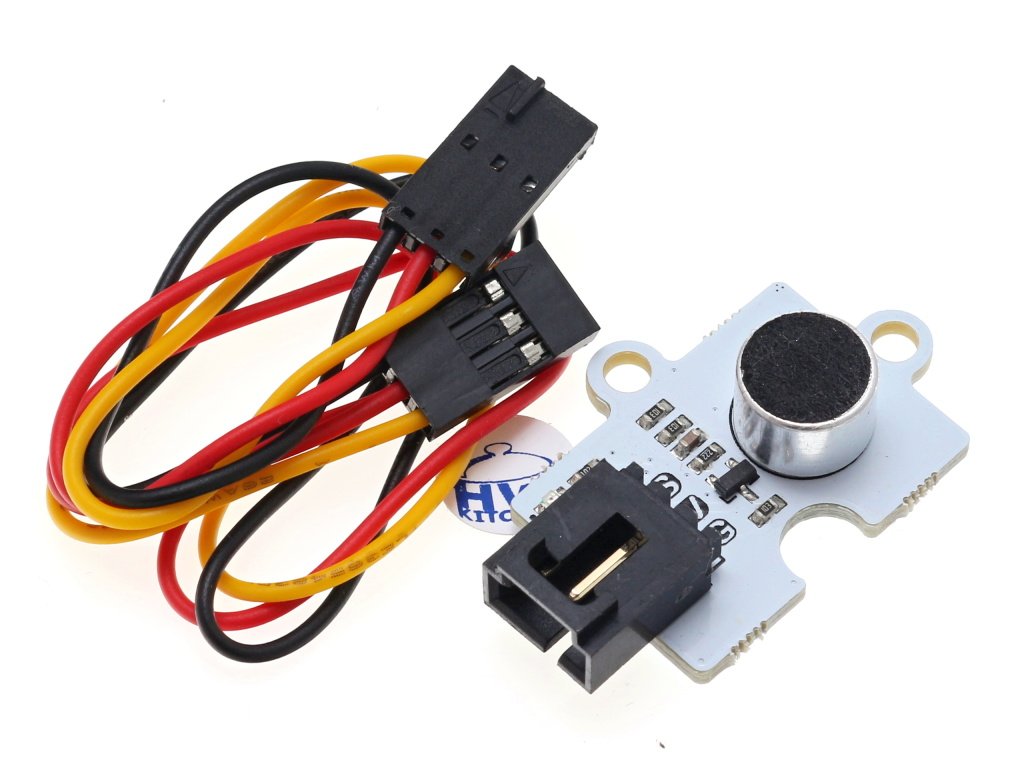

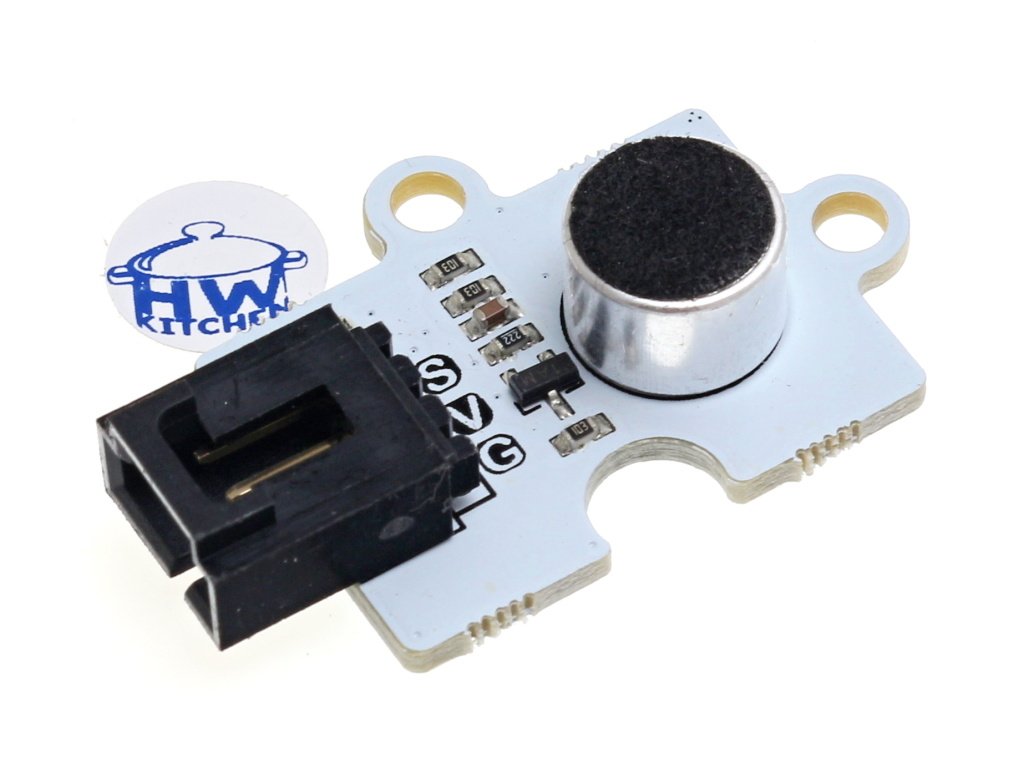

Potřebujete v projektu měřit hlučnost okolíOctopus analogový zvukový senzor je pro to jako stvořený! Kompaktní modul je osazen elektretovým mikrofonem, který vás překvapí svou citlivostí.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
12.6.2025
68 Kč
56 Kč bez DPH

Kód produktu EF118
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


zvukový senzor octopus

Projekty s microbit jsou často velmi rozmanité tak například požadavek na měření hlučnosti okolí nepředstavuje nic speciálního. Ať je to projekt lampy ovládané tlesknutím nebo stanice na měření akustického smogu, takový modul se zvukovým senzorem přijde vhod.

Základem zvukového senzoru je citlivý elektretový mikrofon, který snímá okolní hluk ze všech směrů a převádí ho na analogový signál, který se pak může zpracovat v řídící desce microbit.

Decibely přímo na displeji

Pro práci se zvukovým modulem je k dispozici knihovna s připraveným blokem, který zajistí převod naměřeného hluku okolí přímo na jednotku decibely.

K různým prostředím (kancelář apod.) se pak vážou doporučené hladiny hlučnosti, které by se neměly z hygienického hlediska překračovat. To si například můžete pomocí zvukového senzoru snadno ověřit. Pro orientaci v problematice hladiny hluku vyjádřeného v decibelech poslouží následující příklady.

Zvuk Hladina v decibelech
Šepot 30
Tlumený hovor, lednička 40
Pouliční hluk, déšť 50
Hlasitý hovor 60
Frekventovaná ulice 70
Křik, hlasitá hudba, vysavač 80
Motorová vozidla, vlak 90
Helikoptéra 100
Diskotéka 110



Vlastnosti Zvukového senzoru

  • Knihovna pro převod na decibely
  • Kompaktní velikost, montážní úchyty pro šroubky M3
  • Připojení rovnou na analogový vstup řídící desky

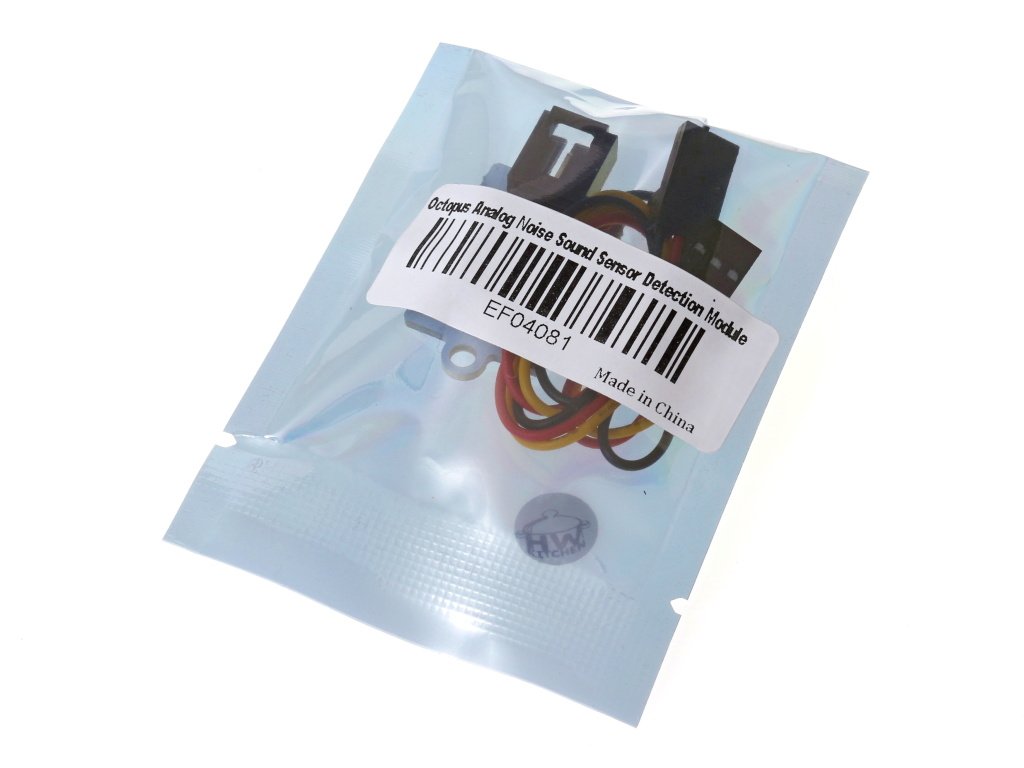

  • Připojovací kablík délky 25 cm je součástí balení
  • Na desce je integrovaná kontrolní LED

ZAPOJENÍ A  PROGRAMOVÁNÍ senzoru

Octopus zvukové čidlo má následující signály:

  • G - GND (zem)
  • V - VCC (3 V)
  • S - signál

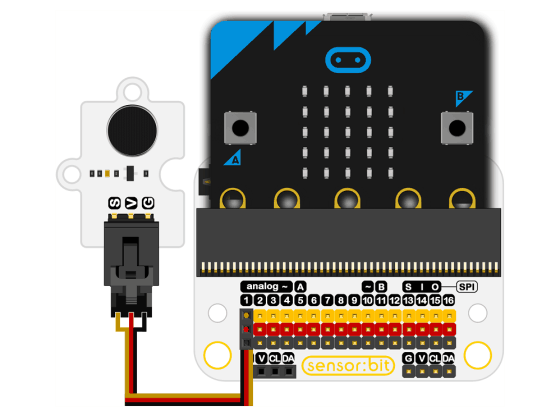

Kablík připojte na odpovídající piny některého z rozšiřujících modulů pro microbit. Signál zapojte na analogový vstup řídící desky. V následujícím příkladu je použita deska Senzor:bit, kterou naleznete například v sadě pro chytrou domácnost. Modul snímače teploty je připojen na port 1.

Octopus zvukový senzor zapojení

V prostředí MakeCode si nainstalujte rozšíření smarthome, kde najdete také blok pro měření okolního hluku. Následující jednoduchý program měří okolní hluk a zobrazuje na displeji microbit jeho hodnotu přímo v decibelech.

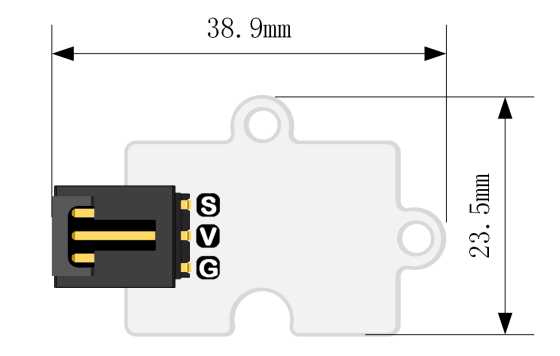

Rozměry zvukového senzoru Octopus

 Octopus zvukový senzor rozměry

Poznámka: Připojovací kablík délky 25 cm je součástí balení
