Ovládací panel TM1638 s kabelem - displej, LED, tlačítka



Jednoduché uživatelské rozhraní k vašemu Arduino projektu. 8 x displej, 8 x LED, 8 x tlačítko. Připojení k Arduinu jen pomocí 3 signálových vodičů a 2 napájecích!

Dostupnost Skladem (>10 ks)
Můžeme doručit do
21.3.2024
76 Kč
63 Kč bez DPH

Kód produktu HW383
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Elektronické moduly
Záruka 2 roky


gAmeboy pro bastlíře

Ať už hledáte uživatelské rozhraní pro vašeho robota, ovládací panel pro chytrý skleník nebo inteligentní dům, pak vás tato destička bude jistě zajímat!

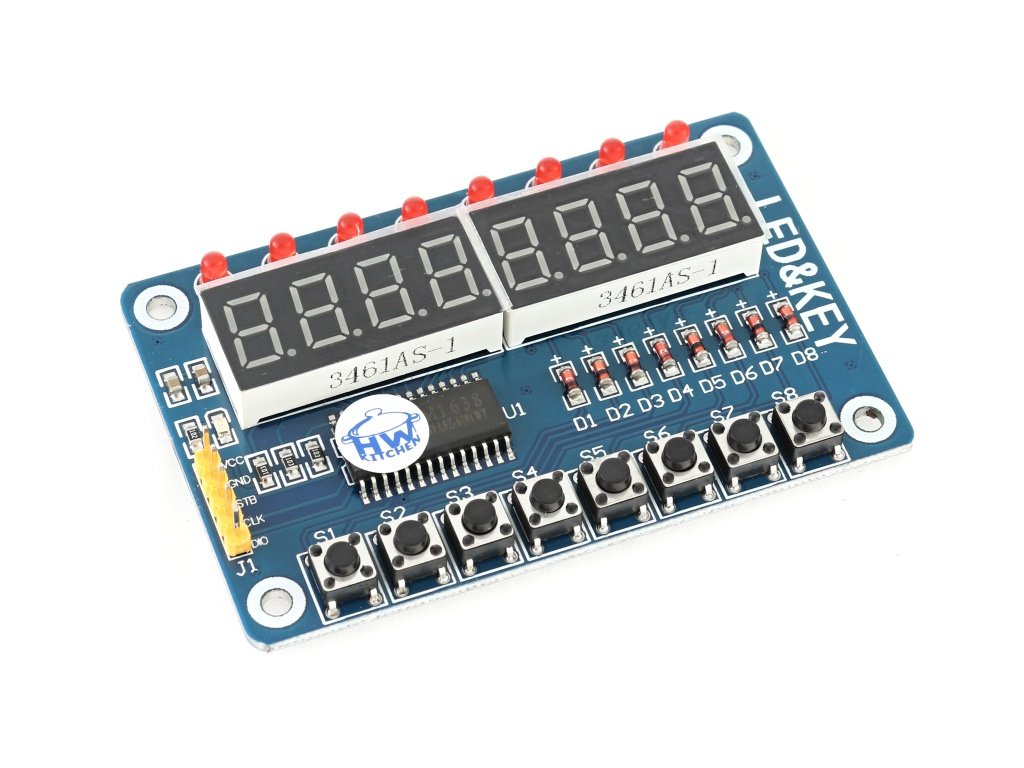

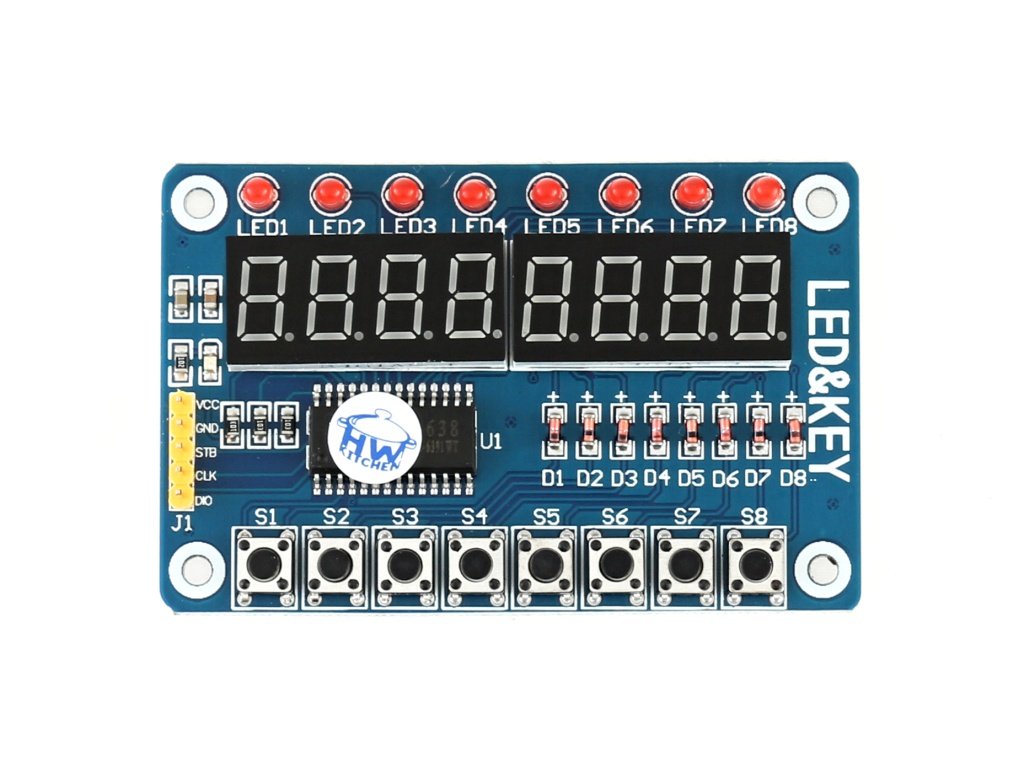

Elektronický modul obsahuje 8 x LED, 8 x sedmisegmentový displej a 8 x tlačítko. Modul řídí integrovaný obvod TM1638, který umožňuje ovládání všech zmíněných 24 elektronických součástek přes pouze pětivodičové rozhraní (2 vodiče jsou napájení). Pokud byste se rozhodli připojit k Arduinu všech 24 prvků tradičním způsobem, bylo by potřeba mnohonásobně více vodičů! Použití intelligentního rozhraní pro komunikaci s panelem je tedy velmi výhodné.

Díky kombinaci všech zmíněných prvků, představuje tento ovládací panel zajímavé uživatelské rozhraní, jak pro zobrazování informací, tak pro jejich zpracování pomocí tlačítek. Montážní otvory M3 umožňují snadné uchycení modulu tam kde potřebujete.

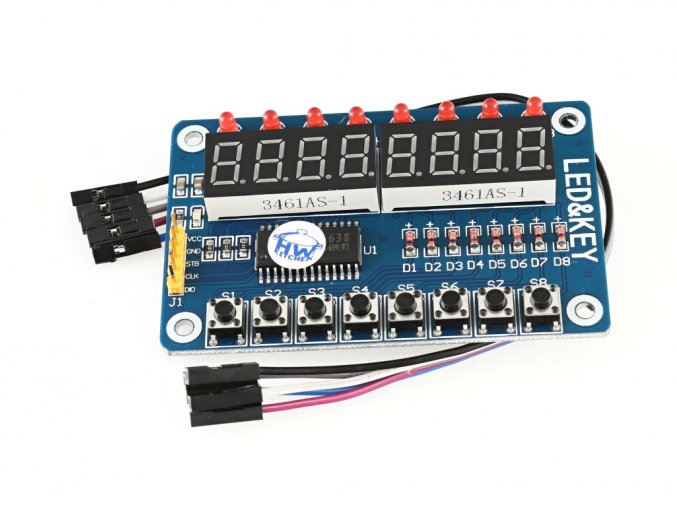

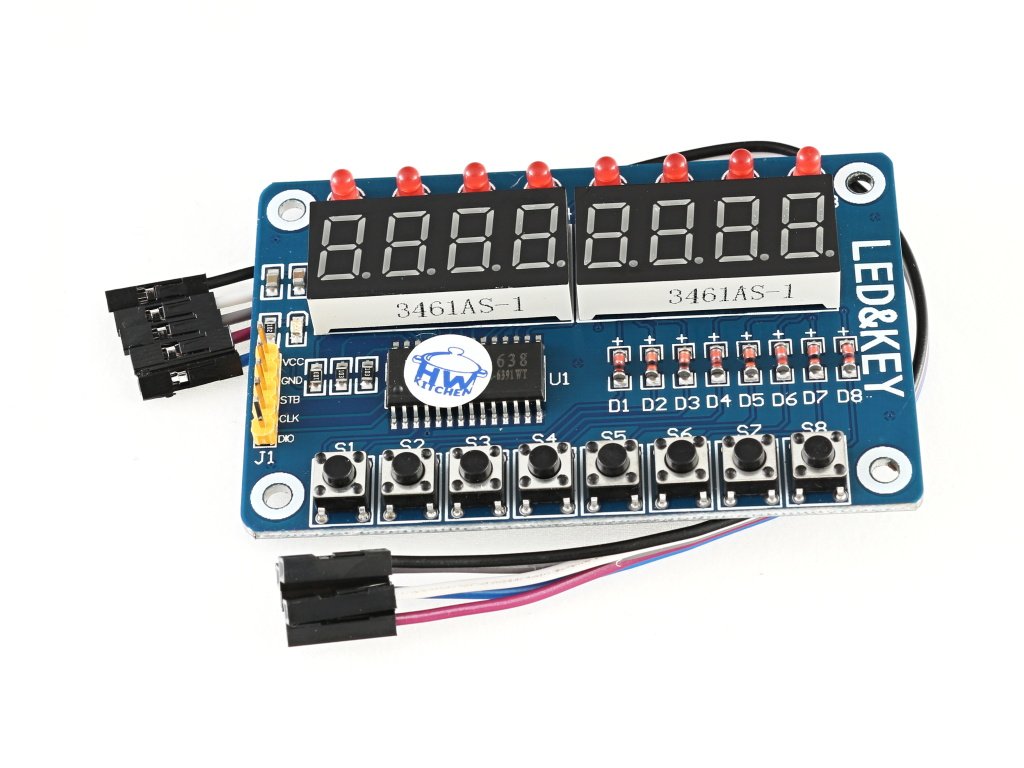

Propojovací kablík F/F délky 20 cm je součástí balení.

vlastnosti ovládacího panelu TM1638

  • Snadná obsluha
  • 5 vodičové rozhraní (2 napájecí vodiče)
  • Integrovaný obvod TM1638
  • Frekvence oscilátoru 450 kHz
  • Propojovací kablík součástí balení

Podobné produkty


  • Me 7-segmentový sériový displej - červený Kód: MAK112
    Me 7-segmentový sériový displej - červený
    Skladem (5 ks)

    Zobrazujte v projektu rychlost, čas, nebo aktuální skóre. To vše na známém sedmisegmentovém displeji.


    245 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • Me 4 tlačítka Kód: MAK220
    Me 4 tlačítka
    Skladem (>10 ks)

    Vylepšete svého robota nebo projekt Me modulem s tlačítky a přiřaďte jim potřebné funkce


    139 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • Me RGB LED Kód: MAK110
    Me RGB LED
    Skladem (>10 ks)

    Me RGB LED je další z modulů řady Me Makeblock. Tento modul má na sobě čtyři RGB LED diody.


    167 Kč

    Značka: Makeblock Education Záruka: 2 roky
  •
  • 7-segmentový LED displej - zelený Kód: HW233
    7-segmentový LED displej - zelený
    Skladem (>10 ks)

    Už vám na zobrazování provozních stavů nestačí LEDky? Pak nadešel čas přejít na pořádný segmentový displej...


    65 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • PlanetX segmentový displej modul Novinka Kód: EF468
    PlanetX segmentový displej modul
    Skladem (>10 ks)

    Sedmisegmentový displej je základní zobrazovací modul, který dokáže vysvítit hodnotu od 0 do 9999. Naučte se ho používat a aplikovat v projektech, jako je zobrazení času, srdečního tepu nebo počítání skóre. Nabízí se také použití jako šikovný debugovací zobrazovač. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Spínací tlačítko do kontaktního pole Kód: HW230
    Spínací tlačítko do kontaktního pole
    Skladem (>10 ks)

    Miniaturní tlačítko ideální pro bastlení na kontaktním poli (breadboardu), ve kterém spolehlivě drží.


    7 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Mini spínací tlačítko Kód: HW232
    Mini spínací tlačítko
    Skladem (>10 ks)

    Arduino projekt bez spínacího tlačítka, to snad ani nejde :). Mini spínací tlačítko je vhodné pro použití na univerzálním plošném spoji nebo kontaktním poli.


    5 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • OLED grafický displej pro micro:bit Novinka Kód: EF472
    OLED grafický displej pro micro:bit
    Skladem (>10 ks)

    Grafický displej OLED pro microbit má vysoký kontrast, nízkou spotřebu a vyznačuje se snadným použitím s microbit. Ideální pro zobrazení většího množství textu nebo čísel. OLED displej je kompatibilní s rozšiřujícími deskami ELECFREAKS pro microbit. Propojovací kablíky součástí balení.


    250 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • I2C LCD displej 16x2 modrý s podsvětlením Kód: HW409
    IIC/I2C LCD displej 16x2 modrý s podsvětlením
    Skladem (>10 ks)

    Modrý LCD displej 16x2, kde stačí pro připojení k Arduinu pouze 4 vodiče a z toho jsou ještě dva pro napájení! Digitální komunikace s Arduinem přes sběrnici IIC/I2C. Možnost nastavení jasu a ovládání podsvětlení.


    95 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.03 kg
Napájecí napětí 5 V DC
Driver TM1638
Počet tlačítek 8
Počet sedmisegmentů 8
Počet LED 8

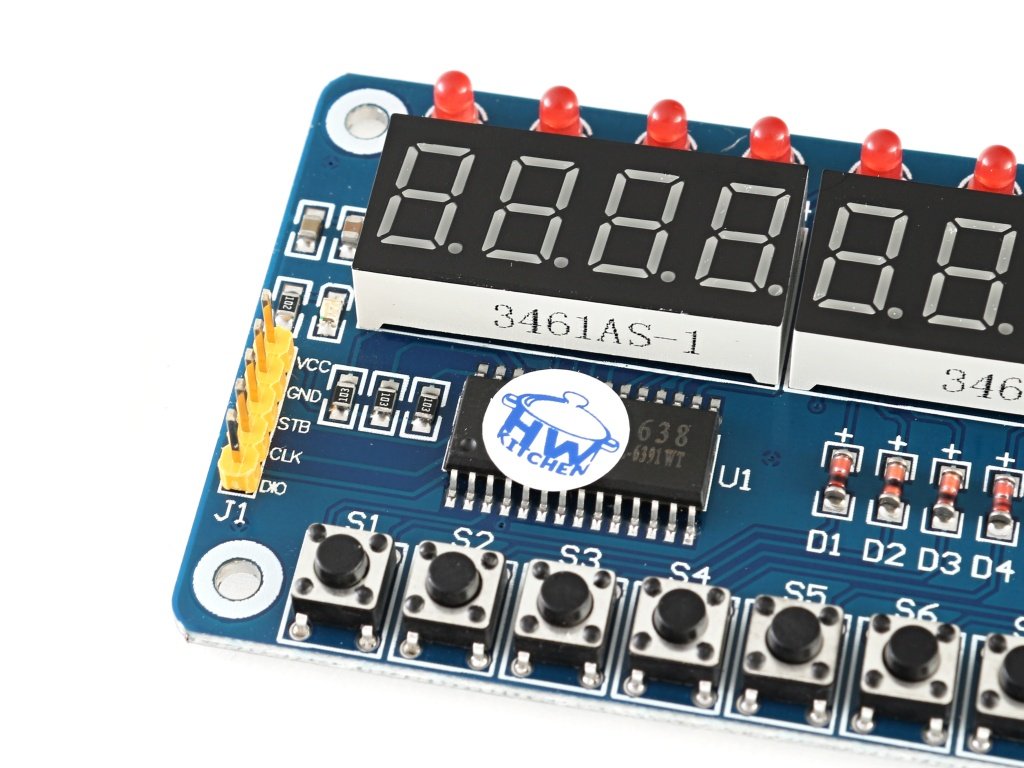

Počet vodičů (?) 5 (VCC, GND STB, CLK, DIO)
Délka propojovacího vodiče 20 cm
Rozměry (?) 76 x 50
