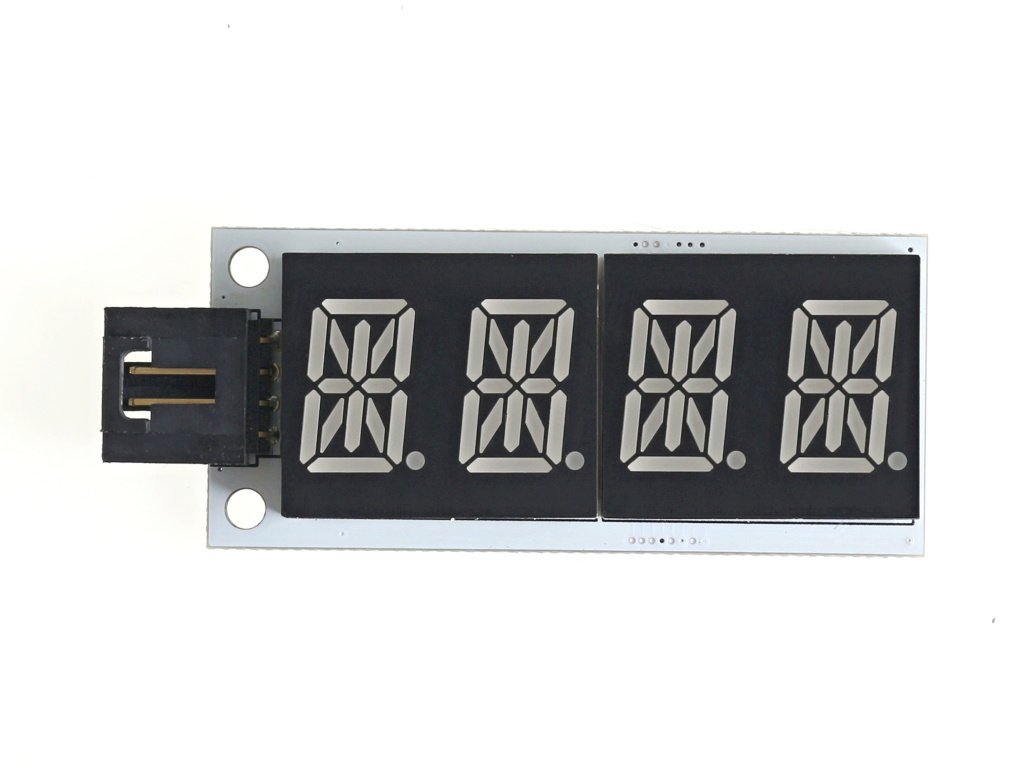

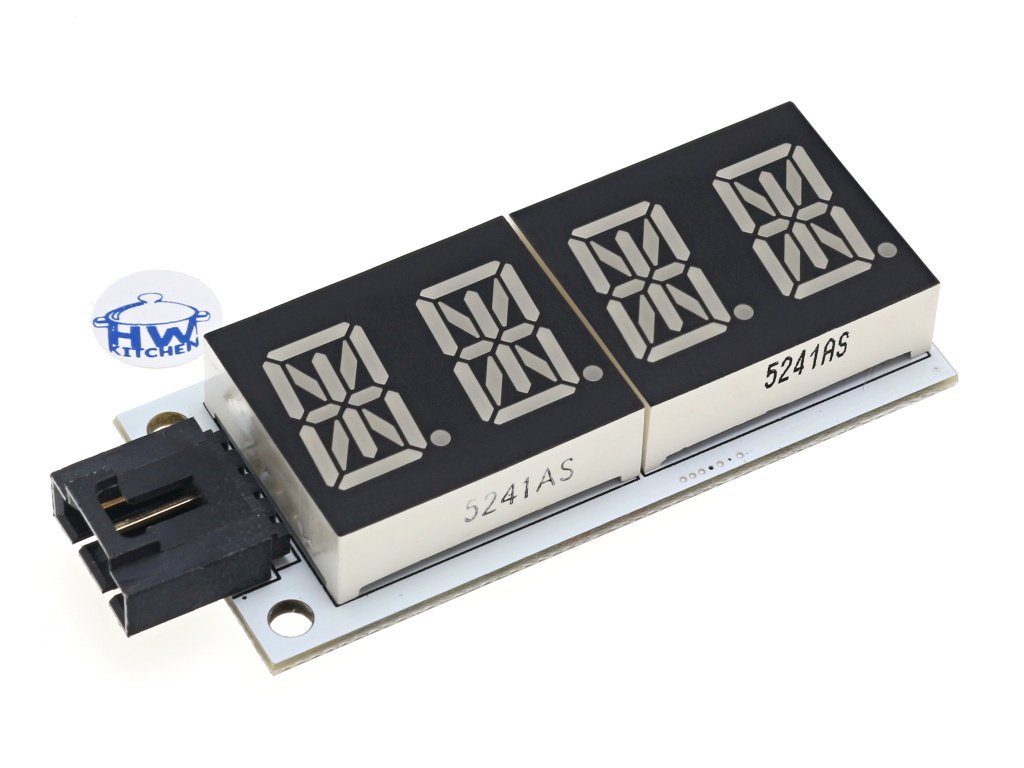

Octopus alfanumerický LED displej modul



Alfanumerický LED displej modul dokáže zřetelně zobrazit znaky, číslice nebo celé věty. Pokud je text delší než 4 znaky, tak ho jednoduše odroluje. LED displej má široké použití v různých projektech jako jednoduchý výstup informací pro uživatele.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
1.4.2024
Běžná cena 216 Kč
Ušetříte 43 Kč (–19 %)
173 Kč
143 Kč bez DPH

Kód produktu EF143
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Čísla, znaky, text

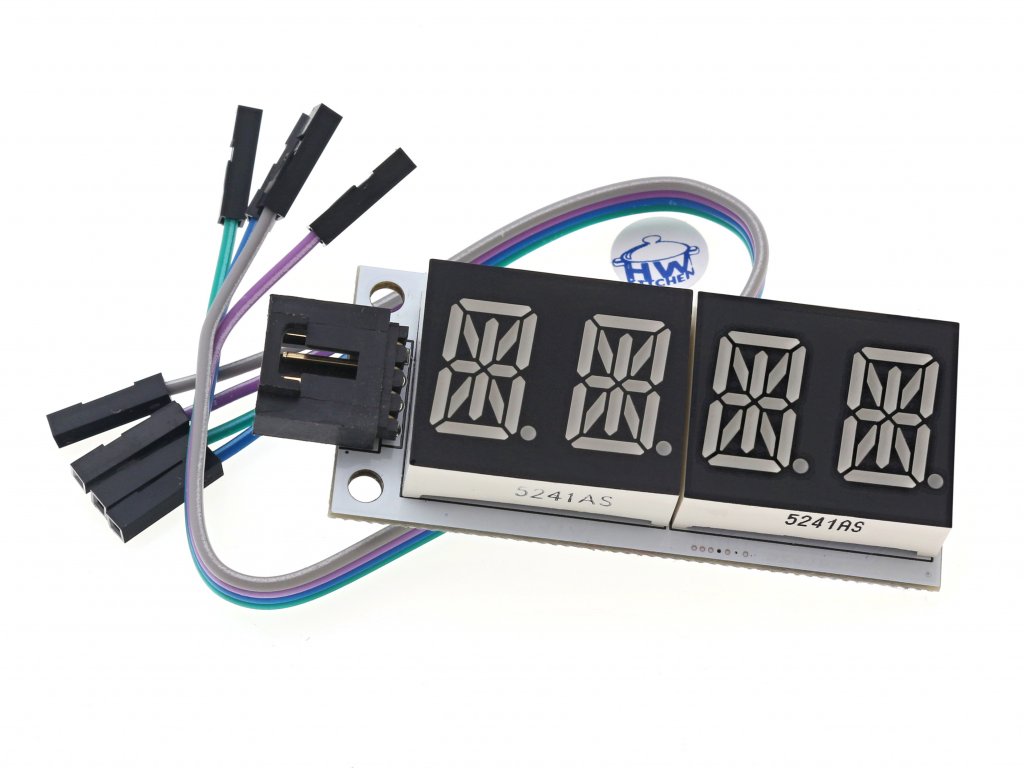

Octopus alfanumerický LED displej modul vás překvapí jednoduchým použitím a svou univerzálností. Stačí do něj naládovat potřebné informace na zobrazení a už budou na displeji svítit znaky nebo běžící text. Octopus alfanumerický LED displej modul je dodáván s vodiči F/F, které umožní připojení k různým rozšiřujícím deskám. Případně využijte vodiče M/F. O řízení alfanumerických LED displejů se stará známý řadič HT16K33.

Klíčové vlastnosti LED displej modulu

  • Vysoký kontrast a čitelnost zobrazovaných dat
  • Výška alfanumerického segmentu 13,8 mm
  • Otvory pro připevnění šroubky M3
  • Nízké napájecí napětí kompatibilní s microbit
  • Komunikace pomocí sběrnice I2C
  • Připojovací vodiče F/F (4 ks délky 20 cm) jsou v balení
  • Standardní driver HT16K33

4 signály mu stačí

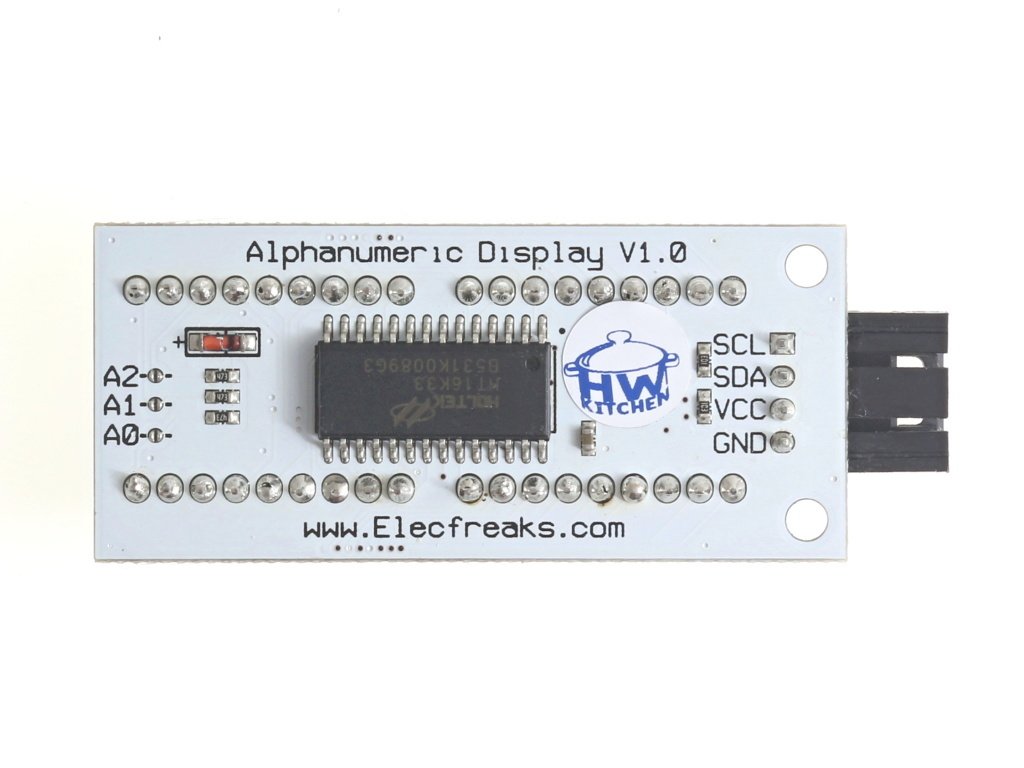

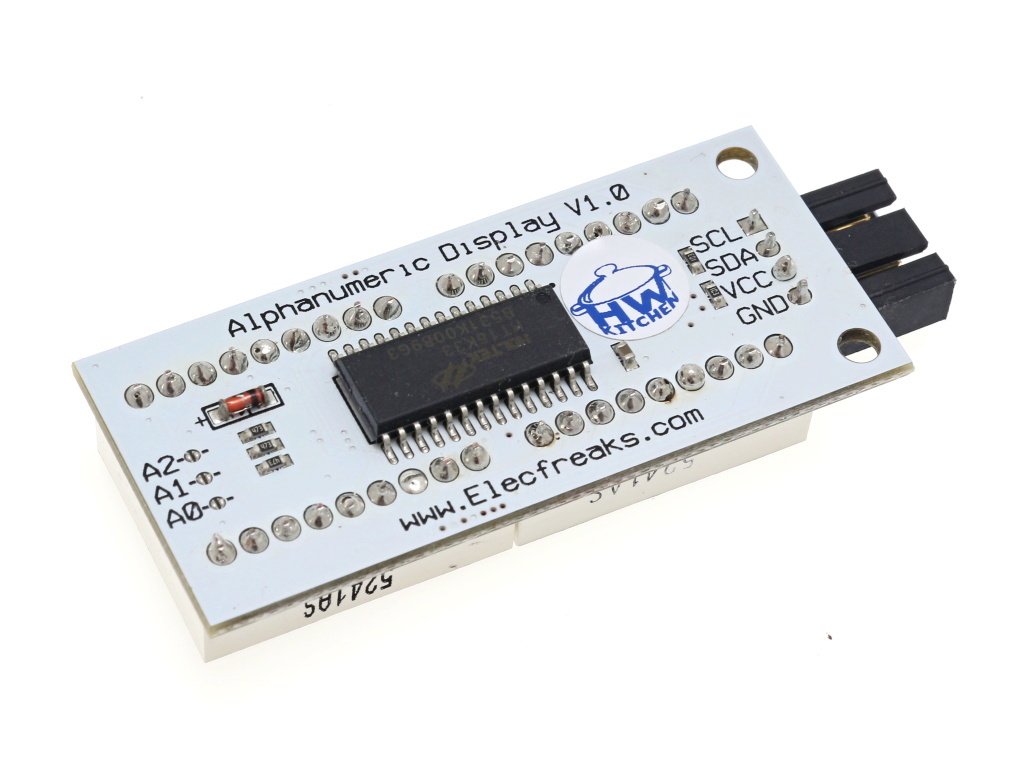

Displej modul připojíte 4 vodiči k rozšiřující desce s vyvedenou I2C sběrnicí. Zapojte signály napájení VCC a GND a pak také signály I2C sběrnice SCL a SDA. Vložte micro:bit do slotu rozšiřující desky. Poté vše pohodlně zprovozněte skrz editor MakeCode. Následující příklad využívá rozšíření alphanumeric-ht16k33 a funguje to s microbitem verze V1 i V2.



Vlastní program si můžete vytvořit editováním příkladu (tlačítkem Úpravy) a nebo si do nového projektu v makecode přidejte rozšíření: alphanumeric-ht16k33.

Běžící text z programu je na následujícím videu. Pro větší přehlednost jsem tam před text vložil ještě pár znaků.

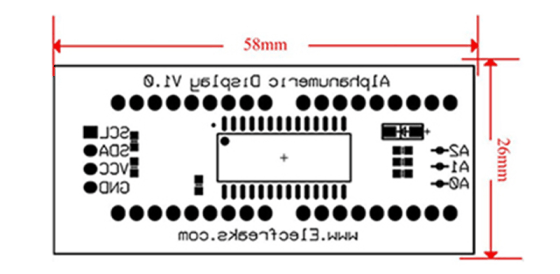

Rozměry displej modulu

Alfanumerický LED displej modul má kompaktní rozměry a na desce jsou také dva otvory pro upevnění modulu pomocí šroubů M3.

octopus-alfanumericky-led-displej-modul-rozmery

Odkazy pro LED displej

Podobné produkty


  • 7-segmentový LED displej - zelený Kód: HW233
    7-segmentový LED displej - zelený
    Skladem (>10 ks)

    Už vám na zobrazování provozních stavů nestačí LEDky? Pak nadešel čas přejít na pořádný segmentový displej...


    65 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Me 7-segmentový sériový displej - červený Kód: MAK112
    Me 7-segmentový sériový displej - červený
    Skladem (5 ks)

    Zobrazujte v projektu rychlost, čas, nebo aktuální skóre. To vše na známém sedmisegmentovém displeji.


    245 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • Grafický displej OLED 0,96" 128x64 I2C bílý Kód: HW372
    Grafický displej OLED 0,96" 128x64 I2C bílý
    Skladem (>10 ks)

    Grafický displej OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a jednoduchým použitím s Arduinem.


    105 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • PlanetX OLED grafický displej Novinka Kód: EF447
    PlanetX OLED grafický displej
    Skladem (7 ks)

    Grafický displej PlanetX OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a snadným použitím s microbitem. Ideální pro zobrazení většího množství textu nebo čísel. Propojovací kablík je součástí balení.


    276 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX segmentový displej modul Novinka Kód: EF468
    PlanetX segmentový displej modul
    Skladem (>10 ks)

    Sedmisegmentový displej je základní zobrazovací modul, který dokáže vysvítit hodnotu od 0 do 9999. Naučte se ho používat a aplikovat v projektech, jako je zobrazení času, srdečního tepu nebo počítání skóre. Nabízí se také použití jako šikovný debugovací zobrazovač. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • OLED grafický displej pro micro:bit Novinka Kód: EF472
    OLED grafický displej pro micro:bit
    Skladem (>10 ks)

    Grafický displej OLED pro microbit má vysoký kontrast, nízkou spotřebu a vyznačuje se snadným použitím s microbit. Ideální pro zobrazení většího množství textu nebo čísel. OLED displej je kompatibilní s rozšiřujícími deskami ELECFREAKS pro microbit. Propojovací kablíky součástí balení.


    250 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Hrající sněhová vločka pro micro:bit zvrchu Kód: EF56
    Hrající sněhová vločka pro micro:bit
    Skladem (>10 ks)

    Sníh a sněhové vločky jsou jedním ze symbolů zimy a Vánoc. A co třeba vločka, která dokáže zahrát vánoční koledu? To by potom bylo! Stačí přidat micro:bit, propojit vodiče a můžete hrát!


    63 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Kartonový model chytré aquaponické farmy elektronika Novinka Kód: EF454
    Kartonový model chytré aquaponické farmy
    Skladem (>10 ks)

    Kartonový model chytré aquaponické farmy pro ještě názornější a zábavnější výuku programování s microbit! Model je určený pro využití s kitem pro mazané farmáře.


    141 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • 1.8" 160x128 barevný TFT LCD displej modul pro microbit Novinka Kód: WAV001
    1.8" 160x128 barevný TFT LCD displej modul pro microbit
    Skladem (>10 ks)

    Kompaktní barevný displej s rozlišením 160 x 128 bodů pro platformu microbit vás překvapí snadným použitím a novými možnostmi zobrazení grafiky a textu s microbitem! Ideální pro získání zkušeností se zobrazováním dat na na platformě microbit. Pro fungování stavebnice je potřeba deska microbit.


    556 Kč

    Značka: Waveshare Záruka: 2 roky
Hmotnost 0.02 kg
Napájecí napětí 3–5,5 V DC
Barva LED červená
Komunikační rozhraní I2C
Paměť RAM pro data displeje 16 x 8 bitů
Nastavení jasu 16 kroků
Rozměry PCB 58 x 26 mm
Přidat komentář
Nevyplňujte toto pole:
K Avatar autora Knihovny Adafruit. 15.2.2024 15:28
Dobrý den, k displeji jsem použil knihovny Adafruit a znaky se mi na displeji zobrazují v pořadí 3-4-1-2, dále šifruje číslo 0 a číslo 5 (u obou pořízených displejů). Všechny znaky jsem nezkoušel. Můžete mi doporučit správou knihovnu. Děkuji. Karel.
Odpovědět
OH Avatar autora Knihovny Adafruit. 20.2.2024 15:12
Zdravím Karle, tento modul není přímo kompatibilní s knihovnou Adafruit. Použijte knihovnu https://github.com/tinkertanker/pxt-alphanumeric-ht16k33, která je určená pro provoz alfanumerického modulu s microbitem.
RP Avatar autora driver 1.2.2024 19:29
nějak postrádám manuál jak připojit driver kvůli dipleje
Odpovědět
OH Avatar autora driver 5.2.2024 17:27
Zdravím, podívejte se na popis produktu prosím. Mělo by to z toho být jasné co dělat. Také jsem to ještě pro jistotu teď aktualizoval a displej jsem otestoval s microbitem V2.21 a vše bylo ok.
