PlanetX CO₂ senzor



PlanetX CO₂ senzor umožňuje studentům měřit koncentraci oxidu uhličitého ve vzduchu a vytvářet interaktivní projekty zaměřené na kvalitu ovzduší. CO₂ senzor je ideální modul pro hravou výuku programování a environmentální vědy s micro:bit. Kablík RJ11 pro CO₂ senzor je součástí balení.

Dostupnost Skladem (3 ks)
Můžeme doručit do
13.5.2025
1 528 Kč
1 263 Kč bez DPH

Kód produktu EF546
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Měření kvality vzduchu hravě s microbit

PlanetX CO₂ senzor je vysoce citlivý na oxid uhličitý a odolný vůči interferencím od alkoholu a oxidu uhelnatého, což zajišťuje přesné měření koncentrace CO₂ ve vzduchu.​ Senzor CO₂ z řady PlanetX od ELECFREAKS je navržen pro snadné použití s micro:bit a rozšiřujícími moduly, jako jsou Nezha nebo Nezha Pro. Díky analogovému výstupu a RJ11 konektoru je jeho připojení jednoduché a bezpečné.

V modulu je použit snímač CO₂ MG811 a jeho rozsah je 350 až 10000 ppm CO₂.

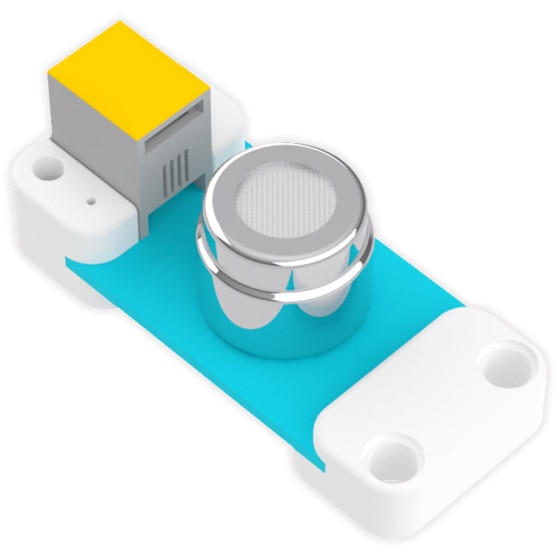

PlanetX CO2 senzor

Klíčové vlastnosti CO₂ senzoru

  • Vysoká citlivost na CO₂: Umožňuje detekci i malých změn koncentrace oxidu uhličitého v reálném čase
  • Odolnost vůči interferencím: Minimalizuje vliv alkoholu a oxidu uhelnatého na měření
  • Analogový výstup: Poskytuje plynulé hodnoty pro přesnější analýzu
  • Snadné připojení: RJ11 konektor zajišťuje rychlé a bezpečné propojení s micro:bit
  • Kompatibilita s MakeCode a Python: Podporuje blokové i textové programování pro různé úrovně dovedností.
  • K dispozici Makecode rozšíření pro práci s CO₂ snímačem
  • PlanetX modul kompatibilní s LEGO®
  • Snadná instalace - barevné označení konektoru
  • Kablík 20 cm s konektory RJ11 je součástí balení
  • Určený pro použití s modulem NEZHA nebo přes redukci RJ11 na DUPONT

Fyzikální princip CO₂ senzoru

Senzor využívá elektrochemický princip, kde koncentrace CO₂ ovlivňuje výstupní napětí. Vyšší koncentrace CO₂ vede ke změně napětí, což umožňuje kvantifikaci množství oxidu uhličitého ve vzduchu.​

ELECFREAKS PlanetX CO₂ senzor je skvělým doplňkem pro projekty zaměřené na kvalitu ovzduší, chytré domácnosti nebo ekologické experimenty ve školách. Díky jednoduchému použití a kompatibilitě s microbit je ideální pro studenty a učitele, kteří chtějí prozkoumat svět senzoriky a programování.

Upozornění: Senzor se během provozu zahřívá; nedotýkejte se ho během měření. Při delší nečinnosti skladujte senzor v uzavřeném obalu, aby nedošlo k degradaci citlivosti.

příklad Použití senzoru CO₂

Funkci CO₂ senzoru si ukážeme na jednoduchém příkladu, kde budeme pozorovat, jak na se na OLED displeji zobrazuje koncentrace CO₂. Pokud na snímač foukneme, tak se údaj s hodnotou CO₂ změní. Před použitím CO₂ senzoru je doporučeno nechat snímač zapnutý alespoň 48 hodin a při každém dalším zapnutí alespoň 15 minut, abychom dosáhli co nejpřesnějších výsledků. Pozor, povrch senzoru CO₂ je při provozu teplý.

Zapojení pro měření CO2

PlanetX CO₂ senzor připojíme k microbit nejlépe pomocí modulu Nezha pro microbit. V ukázce je CO₂ senzor připojený přímo na port IIC. Můžeme použít i jiné moduly kompatibilní se systémem PlanetX nebo s redukcí pro RJ11 libovolný rozšiřující modul pro microbit.

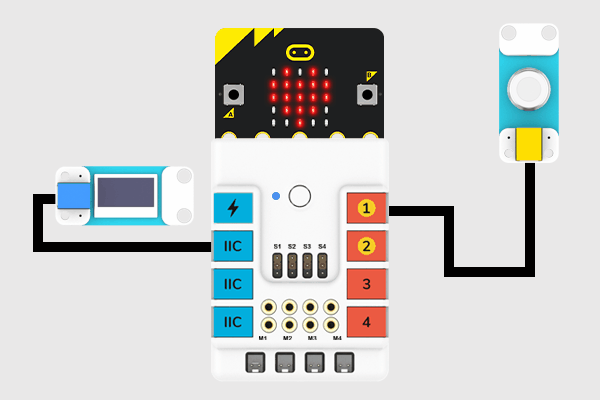

PlanetX CO2 senzor schéma zapojení

Ukázkový program pro microbit

Program pro microbit můžete editovat po kliknutí na tlačítko Upravit v pravém Horním rohu. Pokud si chcete program vytvořit sami (doporučuji), pak si nejprve musíte nainstalovat vhodné rozšíření PlanetX.

Následující jednoduchý program zobrazuje na OLED displeji hodnotu úměrnou množství CO₂ v okolním vzduchu.



Rozměry modulu CO2



PlanetX CO2 senzor rozměry

Poznámka: Kablík 20 cm s konektory RJ11 je součástí balení

Pozor: povrch snímače CO₂ je při provozu teplý, nejedná se tedy o závadu.

PlanetX CO2 senzor - odkazy

Podobné produkty


  • Octopus MQ3 alkohol tester modul Kód: EF119
    Octopus MQ-3 alkohol tester modul
    Skladem (>10 ks)

    MQ-3 alkohol tester je jednoduchý modul, se kterým otestujete přítomnost výparů alkoholu ve vzduchu nebo rovnou v dechu. Tester má analogový výstup a tak je použití s microbit hračka. Na rozjetí alkohol testeru stačí jediný programovací blok


    139 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX 8 RGB LED duhový kroužek Kód: EF445
    PlanetX 8 RGB LED duhový kroužek
    Skladem (>10 ks)

    PlanetX duhový kroužek ozvláštní snad každý projekt s microbitem. 8 RGB LED s vysokou svítivostí je umístěno v kruhu o průměru 18 mm. Barevné LED kroužky můžete v projektu i řetězitDuhový kroužek pasuje jednoduše do stavebnice LEGO®. Propojovací kablík je součástí balení.


    276 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX analogové kapacitní čidlo půdní vlhkosti Kód: EF500
    PlanetX analogové kapacitní čidlo půdní vlhkosti
    Skladem (>10 ks)

    PlanetX analogové kapacitní čidlo půdní vlhkosti dokáže přesně a spolehlivě změřit úroveň vlhkosti v půdě. PlanetX kapacitní čidlo půdní vlhkosti využívá princip kapacitního snímání, který dokonale odolává korozi, a tak vám bude sloužit opravdu dlouho.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • PlanetX ASR modul pro rozpoznávání hlasu Kód: EF490
    PlanetX ASR modul pro rozpoznávání hlasu
    Skladem (>10 ks)

    PlanetX ASR modul pro rozpoznávání hlasu dokáže porozumět hlasovým povelům a umí se také naučit a dekódovat vaše vlastní příkazy. Ovládejte váš microbit projekt nebo robota jednoduše hlasem! Kompatibilní s LEGO®. Propojovací kablík je součástí balení.


    721 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX čidlo slunečního UV záření (GUVA-S12SD) Kód: EF493
    PlanetX čidlo slunečního UV záření (GUVA-S12SD)
    Skladem (4 ks)

    PlanetX čidlo slunečního záření dokáže změřit, jak moc slunce zrovna svítí. Snímač se hodí například do projektu měřiče UV indexu, protipožárního hlásiče nebo pro chytré pěstování rostlin. Čidlo UV záření má rychlou odezvu a je poměrně přesné.


    276 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX laserový modul Kód: EF498
    PlanetX laserový modul
    Skladem (>10 ks)

    PlanetX laserový modul obsahuje laserový čip, optiku a vše potřebné, abyste hned po jeho zapnutí viděli ve vzdálenosti až desítek metrů charakteristický červený bod. Laser je supr věcička pro vytvoření třeba vlastní laserové zbraně!


    164 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • PlanetX MP3 Player modul Kód: EF506
    PlanetX MP3 Player modul
    Skladem (>10 ks)

    PlanetX MP3 Player modul modul je miniaturní a snadno použitelný mp3 přehrávač pro microbit se zabudovaným reproduktorem. Postavte si třeba Jukebox s microbit nebo doplňte zvuky svého robota nebo deskovou hru!


    554 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus CO2 senzor Novinka Kód: EF547
    Octopus CO2 senzor
    Skladem (10 ks)

    ELECFREAKS Octopus CO₂ senzor (MG811) je microbit modul pro měření koncentrace oxidu uhličitého ve vzduchu, ideální pro výuku programování a environmentálních věd s micro:bit.


    1 389 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX PIR pohybové čidlo Kód: EF444
    PlanetX PIR pohybové čidlo
    Skladem (>10 ks)

    PlanetX PIR pohybové čidlo pro microbit detekuje pohyb osob v místnosti nebo pohlídá vaše domácí mazlíčky! Dosah až 5 m a navíc pasuje jednoduše do LEGO®. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.02 kg
Napájecí napětí 3,3 V
Konektor RJ11 4P4C
Požadované rozhraní Analogový vstup
Založeno na snímači MG811
Rozměry modulu 55,8 x 23,8 mm
