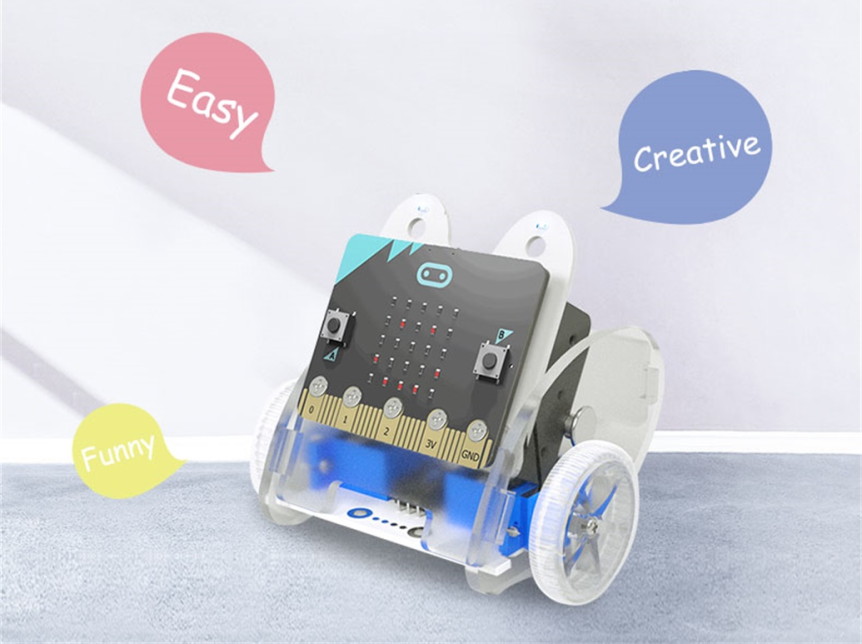

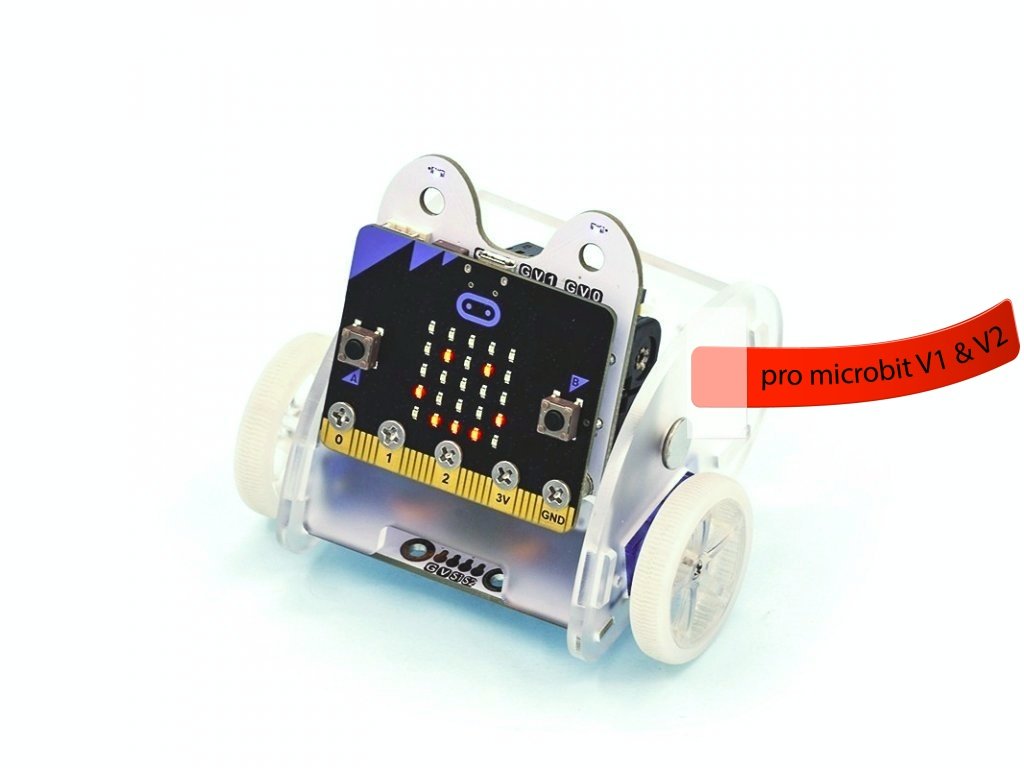

Ring:bit V2 - Micro:bit výukový robot pro děti

Malý robot, velké možnosti!

Ring:bit V2 je stavebnice malého robůtka založeného na microbit. Ringbit se dokáže různě pohybovat, tancovat, vytvářet barevné efekty a dokonce i kreslit! Hlavně děti si Ringbit velmi rychle oblíbí a zažijí s ním spoustu zábavy, při které se taky něco naučí.

Tato vylepšená verze Ring:bit V2 umožňuje jednoduše připojit i rozšiřující moduly pro ježdění po čáře, vyhýbání překážkám nebo hraní robotího fotbalu a vytváření crazy světelných efektů. S těmito moduly pak Ring:bit zvládne i to, co normálně dokáže jen "dospělácký" robot a vy se u toho rozhodně nudit nebudete! :)

Ring:bit V2 zvládne samozřejmě i všechno to, co umožňuje jeho "motor", založený na mikropočítači microbit. Může zobrazovat na displeji své pocity, měřit polohu nebo teplotu, a nebo třeba úroveň osvětlení (jak je vysvětleno níže). Jednoduše lze také připojit i jiné elektronické moduly určené pro Microbit.

Kola robota Ringbit mají gumové pneumatiky, tak to robotovi jen tak nepodklouzne. V balení nechybí ani obrázkový návod na sestavení, programování a použití v prvních projektech v angličtině. K dispozici jsou příklady microbit programů pro vytvoření jezdícího a kreslícího robota, robota co jízdou sleduje určitý tvar dráhy, policejního auta nebo tancujícího robota.

V elektronických tutoriálech na internetu je však ještě více příkladů použití pro práci s rozšiřujícími moduly nebo projekty, jako bezdrátové ovládání Ring:bit pomocí akcelerometru, robot co jezdí za světlem a další. Odkaz na tutoriály je na konci tohoto popisu Ring:bit.

Vlastnosti robota Ring:bit V2

• K zábavě a pro výuku programování s micro:bit
• Malá velikost a roztomilý design
• Možnost naprogramovat vlastní trasu robota
• Umožňuje kreslit obrazce

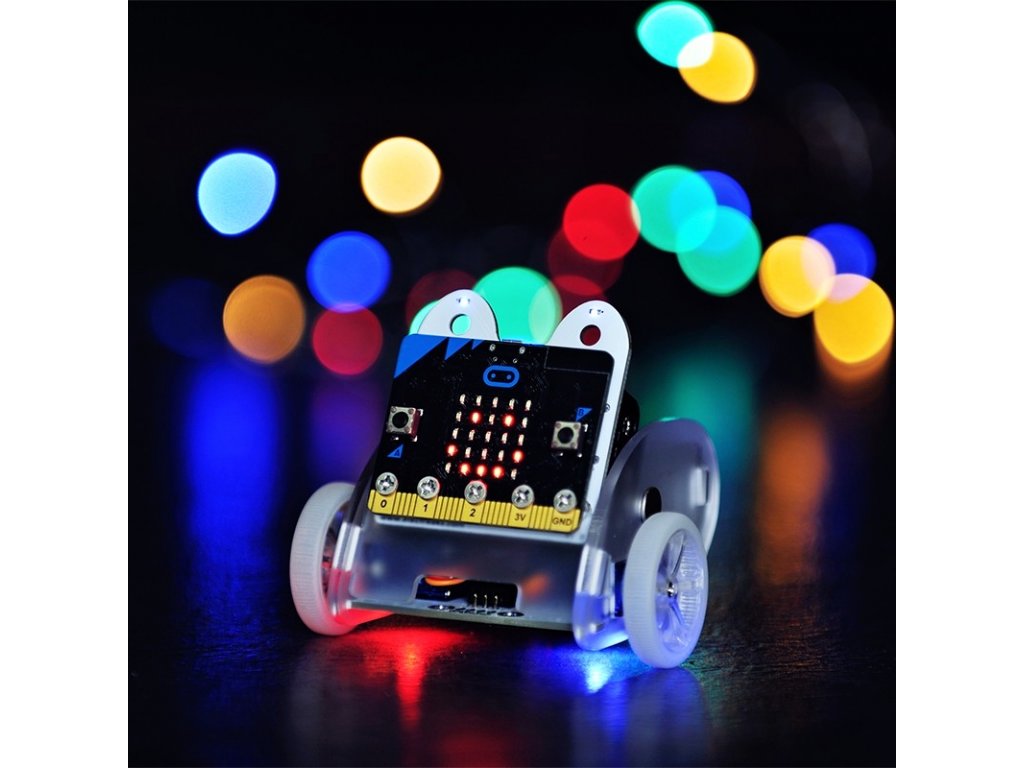

• RGB LED součástí podvozku
• Možnost přidat rozšiřující moduly
• Robot se dá lehce rozložit a zase složit
• Na jedny baterie vydrží jezdit 4 hodiny (3 x baterie/akumulátor velikosti AAA)

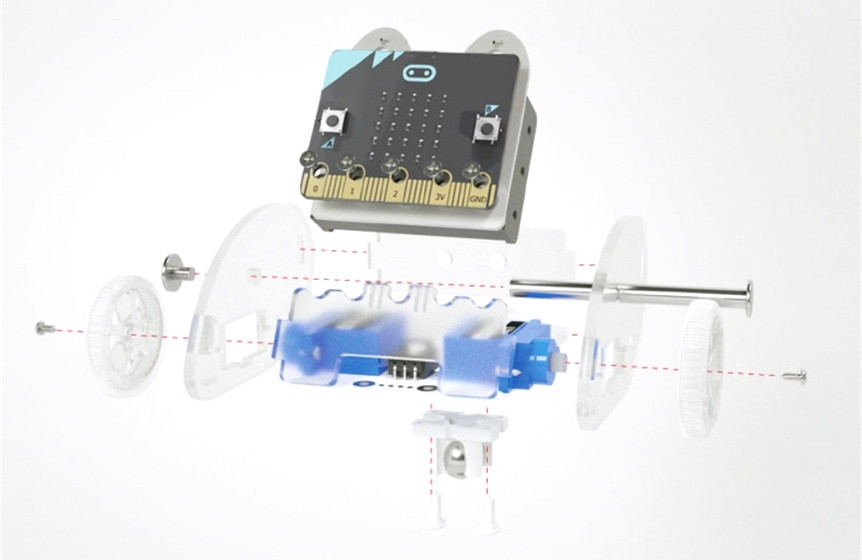

Důmyslná konstrukce robota

Sestavení robota netrvá déle než pár minut. V balení jsou všechny potřebné elektronické součásti a mechanické díly. Robot Ring:bit je k dispozici ve dvou variantách podle toho, jestli je součástí řídící deska microbit s USB kabelem. Tužkové baterie AAA nejsou součástí balení.

Ring:bit využívá signály P0, P1 a P2, které jsou rozvedeny na konektory ve standardu GVS připravené pro připojení serv nebo dalších rozšiřujících modulů. Signály P1 a P2 jsou určeny pro připojení kontinuálních serv 360º, které slouží pro pohon robota. Signál P0 má dále vícenásobné použití.

Signál P0 využijete pro ovládání dvou RGB LED umístěných na podvozku robota a nebo pro připojení dalších rozšiřujících modulů. Pro výběr funkce slouží posuvný přepínač na rozšiřující desce robota Ring:bit V2. Na přední části vozítka je speciální rozhraní, kde můžete uchytit kompatibilní rozšiřující moduly. Bližší informace o doporučených rozšiřujících modulech pro Ring:bit V2 jsou níže.

Ring:bit používá serva speciálně vyvinutá pro bezproblémové fungování s microbit. Serva EF90D pracují spolehlivě již při napětí 3V a umožňují přesnější řízení rychlosti otáčení než běžná serva. Díky těmto servům s nízkou spotřebou vydrží Ringbit jezdit na tři AAA tužkové baterie až 4 hodiny.

Snadné programování Ring:bit V2

Pro snadné programování je k robotovi Ring:bit k dispozici rozšíření do prostředí MakeCode. Pro zvládnutí programu pak postačí znalost základní práce s počítačem a trochu logického myšlení. K programování microbit můžete kromě online grafického prostředí využít také populární jazyk Python.

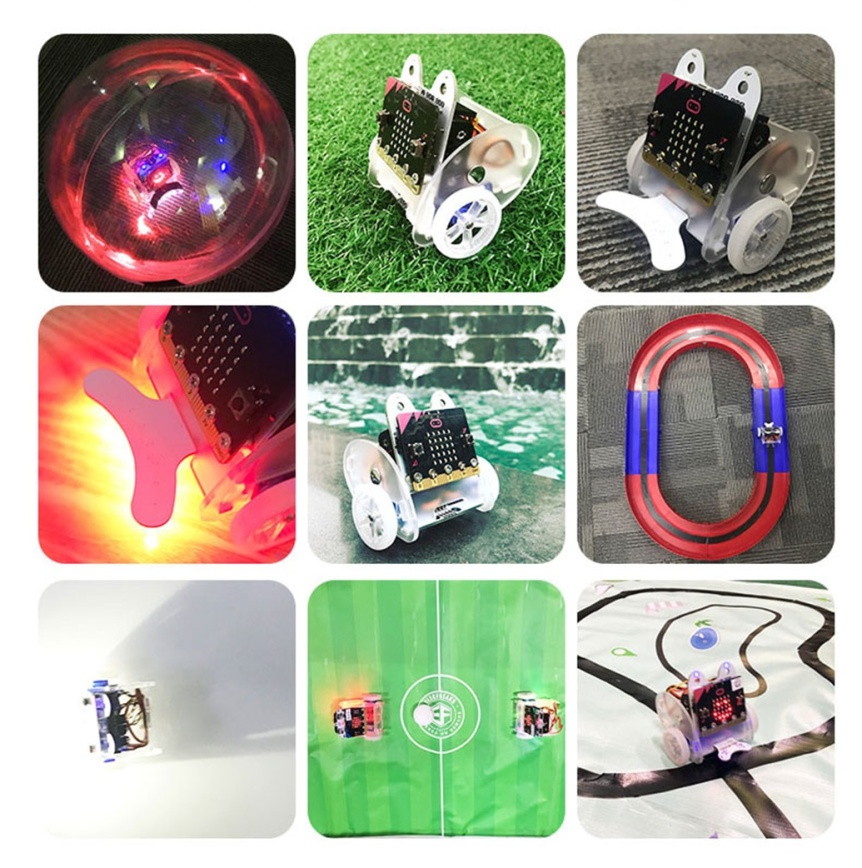

Ring:bit V2 příklady projektů

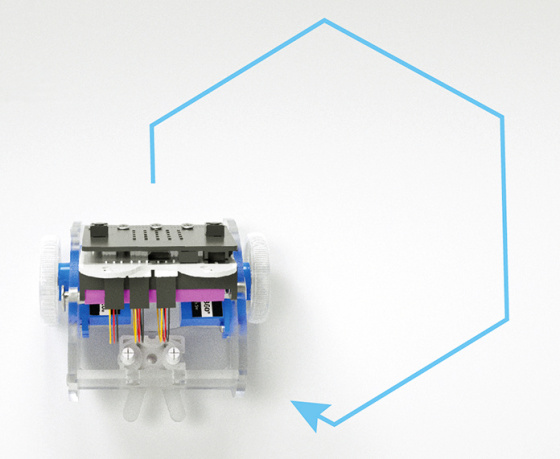

Vozítko s Mikrobitem

Pomocí programu v mikropočítači microbit vytvoříte jednoduše vlastní trasu, kde se bude tento mikrobití robůtek pohybovat. Můžete nechat robota i zatančit, pokud budete chtít! Pohon zajišťují serva 360º. Robota můžete dále doplnit snímačem čáry, aby dokázal při pohybu sledovat čáru. Dále ho můžete vybavit ultrazvukovým snímačem vzdálenosti, který mu umožní vyhýbat se překážkám.

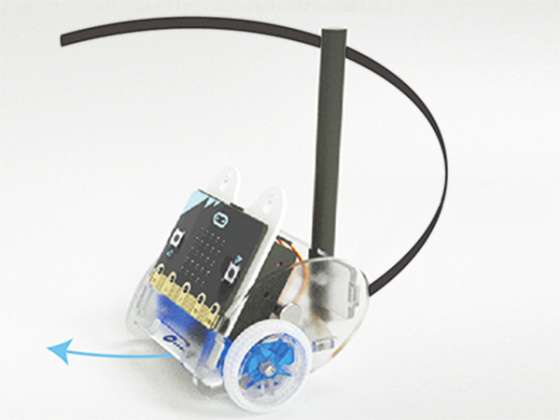

Mikrobití kreslítko

Do zadní části vozítka připevněte fixu nebo propisovací pero a Ring:bit se promění v programovatelné kreslítko! S jednoduchým programem zvládne váš robot kreslit kruhy nebo další obrazce.

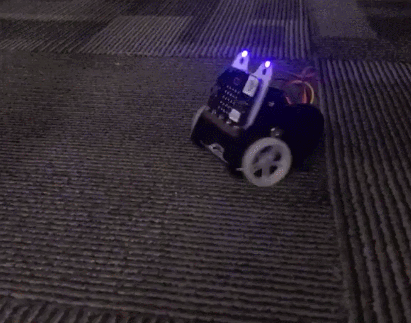

Ring:bit Robot co sleduje světlo

Představte si robota, na kterého posvítíte a on se za vámi rozjede! Přesně tak funguje tento příklad použití Ringbita. Někdo by mohl namítnout, jak microbit změří úroveň světla. K detekci osvětlení se používá LED matrix na microbit, protože dokáže fungovat i jako snímač osvětlení. Ale pššt, to je tajná funkce :).

Podrobnosti k uvedeným projektům a další příklady použití najdete v tutoriálech pro Ring:bit.

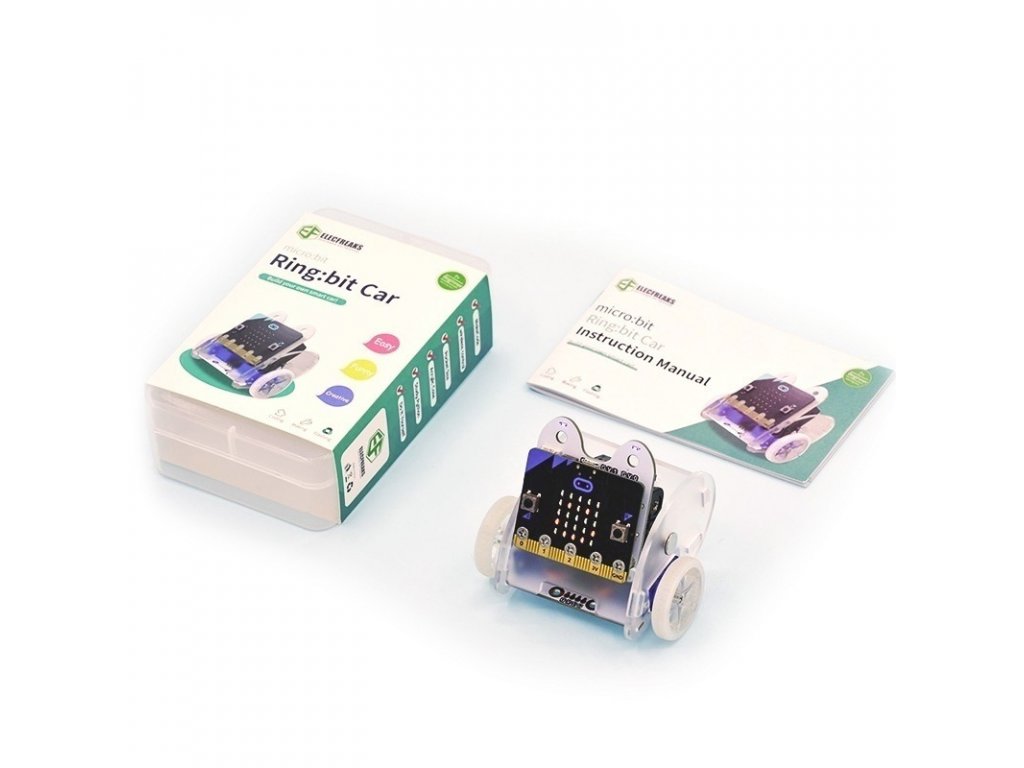

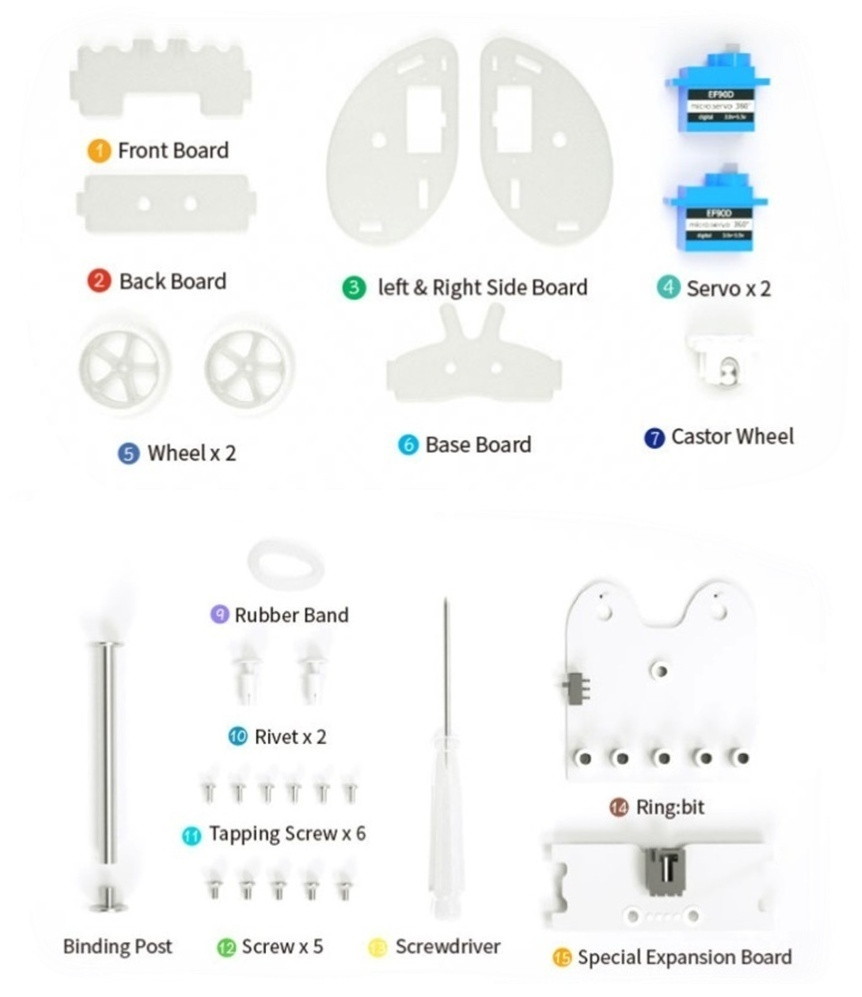

Součásti balení Ring:bit V2

Součástí je vše potřebné, nechybí ani malý šroubovák!

Poznámka: Tužkové baterie (3 x AAA) nejsou součástí balení. Kit je ve dvou variantách podle toho, jestli je součástí deska micro:bit nebo ne. Ve variantě s micro:bit je v balení také navíc USB kabel. To znamená, že ve variantě bez micro:bit USB kabel není součástí.

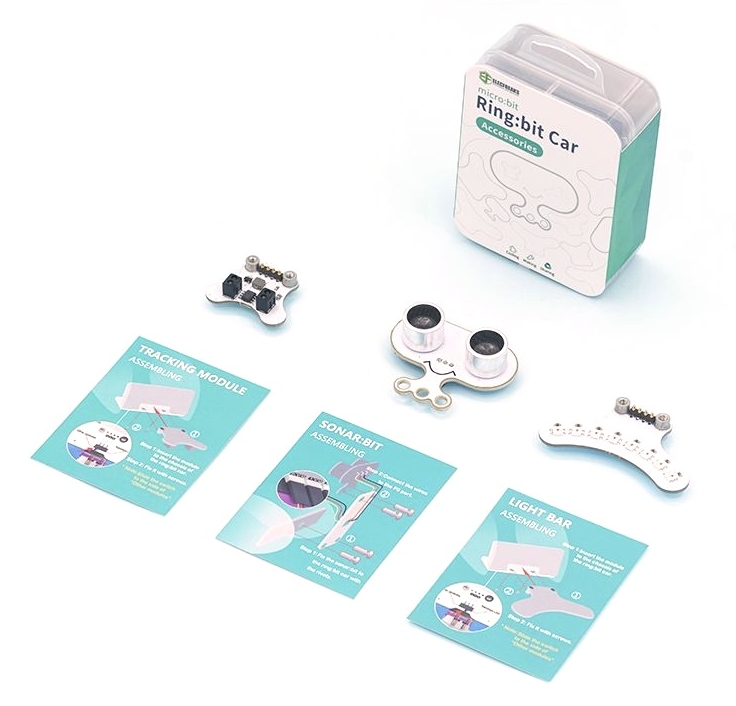

Rozšiřující moduly pro Ringbit V2

Pomocí rozšiřujících modulů zvládne váš Ring:bit jezdit po čáře, vyhýbat se překážkám a nebo vytvářet zajímavé světelné efekty.

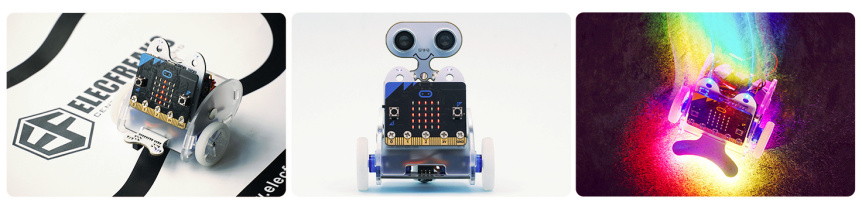

Na přední část robota Ringbit můžete uchytit modul snímače čáry nebo RGB LED duhový nárazník. K uchycení jsou použity dva šroubky a propojení je realizováno pomocí pružných kontaktů. Váš robot pak zvládne sledovat čáru a nebo vytvářet barevné efekty s RGB LED modulem. Tento modul dobře poslouží také při fotbale robotů.

Na tělo robota můžete také upevnit ultrazvukový snímač vzdálenosti. S tímto snímačem se robot dokáže vyhýbat překážkám a třeba je i objíždět.

Rozšiřující moduly nabízíme pro robota Ring:bit V2 zvlášť a nebo je můžete zakoupit ve zvýhodněné sadě.

Ring:bit V2 výukový robot odkazy

• Články o programování a hraní s Ringbit z blogu Arduino.cz
• Ovládání a použití Ring:bit - Nextech
• Sledování čáry a barevné efekty s Ring:bit - Nextech
• Použití snímače překážek s Ring:bit - Nextech
• Ovládání Ring:bit pomocí Joystick:bit - Nextech
• Návod k použití a programování, příklady
