Popis
Napájejte Arduino z LiPol baterie!
Buck-Boost DC/DC měnič 1-6 V dobře poslouží v menších přenosných Arduino projektech, kde potřebujeme efektivně vytvořit napětí 5 V z nižšího napětí, typicky z napětí baterie nebo akumulátoru. Měnič Buck-Boost přitom akceptuje i napětí malinko větší než výstupní napětí 5 V. To znamená, že dokáže napětí ne jen zvyšovat, ale i snižovat. Na výstupu dokáže Buck-Boost měnič udržet napětí 5 V i pokud se vstupní napětí napětí mění v rozsahu 1–6 V. Technologie Buck-Boost tak dělá ze zdroje velmi univerzální součástku pro napájení, která má velké využití.
Buck-Boost měnič je levným a kompaktním řešením.
| Vstupní napětí | Vstupní proud | Výstupní napětí | Výstupní proud |
| 1,2 V | 0,26 A | 4,98 V | 0,05 A |
| 1,5 V | 1 A | 5 V | 0,2 A |
| 1,8 V | 1,1 A | 5 V | 0,3 A |
| 2,5 V | 1,2 A | 5 V | 0,5 A |
| 3 V | 1,17 A | 5 V | 0,6 A |
| 3,3 V | 1,25 A | 4,98 V | 0,7 A |
| 3,7 V | 1,1 A | 4,98 V | 0,7 A |
| 4,2 V | 0,94 A | 4,98 V | 0,7 A |
| 4,5 V | 0,86 A | 4,98 V | 0,7 A |
| 5 V | 0,77 A | 4,98 V | 0,7 A |
| 6 V | 0,64 A | 4,97 V | 0,7 A |

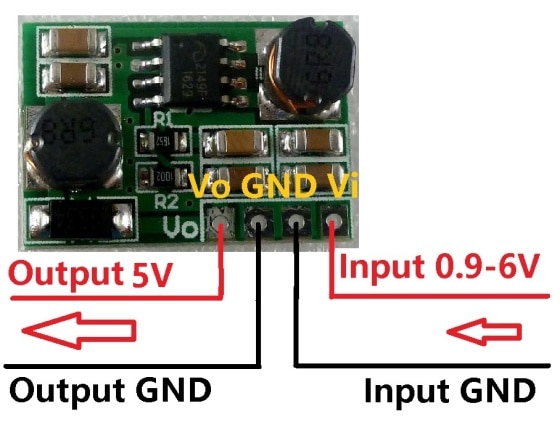

Zapojení Buck-Boost měniče
- Vi: vstupní napětí
- GND: GND
- GND: GND
- Vo: výstupní napětí
Buck-Boost DC/DC měnič 1-6V na 5V - odkazy
Související produkty
-
Kód: AD53
-
Kód: AD246
-
Kód: HW414
-
Kód: HW388
-
Kód: HW551
-
Kód: EF177
-
Kód: EF167
Podobné produkty
-
Kód: HW387
-
Kód: HW388
-
Kód: HW439
-
Kód: HW445
-
Kód: HW440
-
Kód: AD112
-
Kód: HW436
| Hmotnost | 0.003 kg |
| Vstupní napětí | 1–6 V |
| Maximální vstupní napětí | 6,5 V |
| Výstupní napětí | 5 V |
| Maximální výstupní proud | 700 mA |
| Spínací frekvence | 1 MHz |
| Pracovní teplota | -25–85 ºC |
| Účinnost | 61–85 % |
| Rozměry (?) | 22 x 15 x 5,7 mm |
