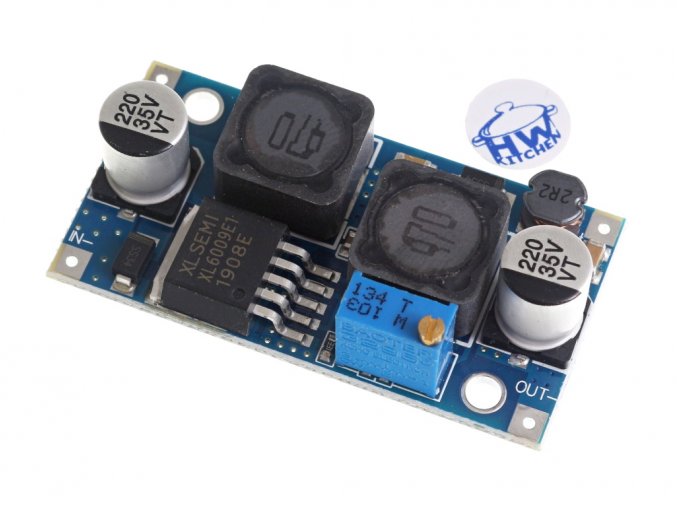

Buck-Boost DC/DC nastavitelný měnič s XL6009



Buck-Boost (Step Up/Down) DC/DC nastavitelný měnič s XL6009 umí snížit i zvýšit vstupní napětí. Malé rozměry, vysoká účinnost a výkon dělají z tohoto Buck-Boost měniče součástku s širokým použitím.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
27.5.2024
89 Kč
74 Kč bez DPH

Kód produktu HW445
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Napajeci zdroje
Záruka 2 roky


potřebujete napětí snižovat i zvyšovat?

Buck-Boost DC/DC nastavitelný měnič s XL6009 zajistí stabilizované výstupní napětí i přes proměnný vstup. DC/DC měnič umí napětí jak zvyšovat, tak snižovat. Vstupní napětí se může pohybovat v rozmezí 5–32 V a výstupní můžete nastavit mezi 1,25–35 V. Díky rozměrům 48 x 25 x 14 mm (délka x šířka x výška) a účinnosti až 94 % jde o velmi univerzální součástku, kterou použijete pro různé napájecí zdroje fungující z baterií, solárních článků nebo jiného proměnlivého napětí.

Při zvyšování napětí je z principu vstupní proud vyšší než výstupní, při snižování napětí je to naopak. Ideální je tento Buck-Boost měnič například pro Arduino projekt, kde potřebujeme DC/DC měničem stabilizovat napětí elektrické sítě automobilu 12 V (standardně 12 V, při jízdě kolísající kolem 13–14 V). Při problémech s baterií může být její napětí i menší než 12 V, ale Buck-Boost měnič dokáže i tak napětí 12 V vyrobit.

Buck-Boost měnič XL6009 má také zabudovaný soft start (pozvolný náběh výstupního napětí), tepelnou pojistku a ochranu proti nadproudu.

Zapojení Buck-Boost měniče

Buck-Boost měnič dokáže vstupní napětí zvýšit i snížit. I když je přípustné vstupní napětí už od 3 V, nejlépe pracuje měnič od 5 V.

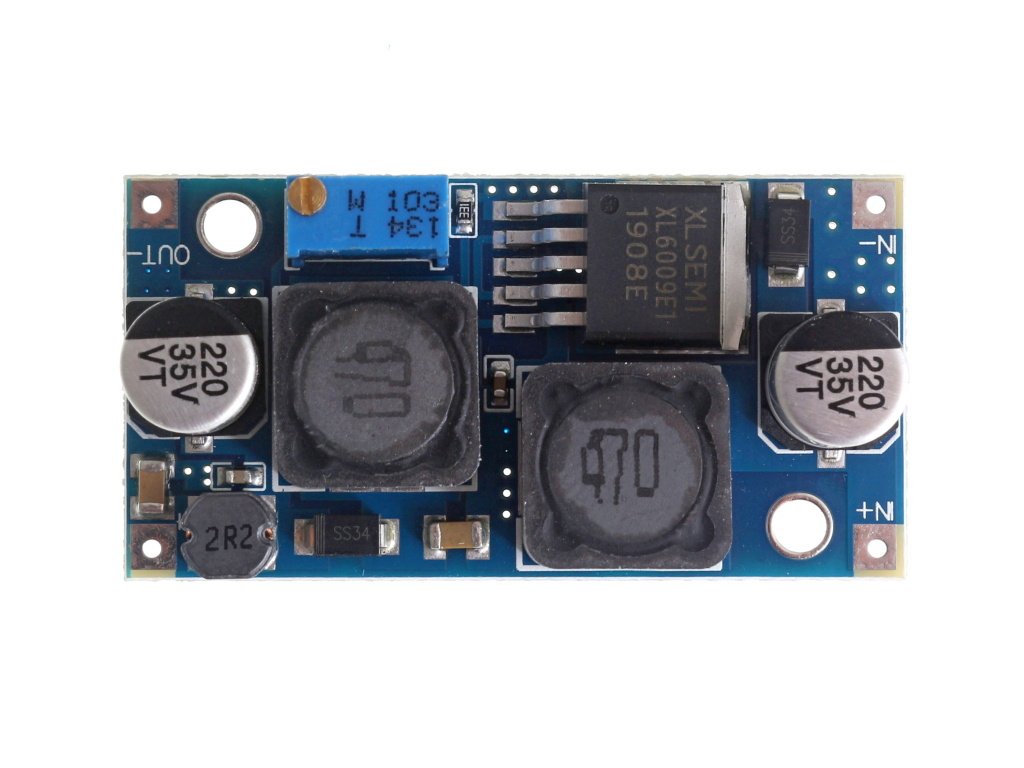

Zapojení je intuitivní, na jedné straně kontakty IN+ a IN-, na straně druhé OUT+ a OUT-. Po zapojení můžete výstupní napětí regulovat otáčením šroubku na trimru. Aktuální hodnotu napětí změřte voltmetrem.

Jak funguje Step Up/Down nastavitelný měnič?

Podobné produkty


  • Napájecí adaptér 12V/1A pro Arduino Kód: HW387
    Napájecí adaptér 12V/1A pro Arduino desku
    Skladem (>10 ks)

    Adaptér vhodný pro napájení Arduino desky (UNO, MEGA...) a dalších periferií, které jsou uzpůsobené pro připojení na napětí 12 V.


    88 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Napájecí adaptér 5V/2A pro Arduino projekt Kód: HW388
    Napájecí adaptér 5V/2A pro Arduino projekt
    Skladem (>10 ks)

    Adaptér vhodný pro napájení Arduino projektu, kde je větší množství řídících desek, modulů nebo senzorů pro napájení 5 V.


    127 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Držák baterií + USB kabel pro micro:bit Akce Kód: EF46
    Držák baterií AAA + USB kabel pro micro:bit
    Skladem (>10 ks)

    Praktický držák na dvě baterie AAA s vypínačem a dlouhý USB kabel tvoří základní příslušenství desky microbit. Zajistí napájení vašeho microbitu z počítače nebo z baterií a také poslouží pro nahrávání programu

    111 Kč (–4 %)
    106 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Step-Down DC/DC nastavitelný měnič s LM2596 Novinka Kód: HW439
    Step-Down DC/DC nastavitelný měnič s LM2596
    Skladem (>10 ks)

    Step-Down (Buck) nastavitelný DC/DC měnič s LM2596 je ideální volbou pro projekty, kde potřebujeme bez zbytečných ztrát snížit napětí pro napájení například Arduino projektu nebo desky. Step-Down měnič vyniká především nízkou cenou, rozměry a velkým rozsahem proudů a napětí.


    48 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Step-Up DC/DC nastavitelný měnič s XL6009 Novinka Kód: HW440
    Step-Up DC/DC nastavitelný měnič s XL6009
    Skladem (>10 ks)

    Step-Up (Boost) nastavitelný DC/DC měnič s XL6009 je vhodný pro projekty, které potřebujeme napájet vyšším napětím, než máme k dispozici. Ať už kvůli napájení z nízkonapěťových baterií nebo pro napájení specifických periferií. Step-Up s XL6009 pomůže vyřešit problém s napájením.


    48 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Step-Down DC/DC nastavitelný měnič s LM2596 a displejem Novinka Kód: HW446
    Step-Down DC/DC nastavitelný měnič s LM2596 a displejem
    Skladem (>10 ks)

    Step-Down DC/DC nastavitelný měnič s LM2596 a displejem je uživatelsky přívětivá verze levného a účinného Step-Down modulu s LM2596. Oproti základním DC/DC zdrojům navíc obsahuje displej pro zobrazení hodnoty napětí.


    98 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Držák baterií AAA s vypínačem pro micro:bit Novinka Kód: EF177
    Držák baterií AAA s vypínačem pro micro:bit
    Skladem (>10 ks)

    Praktický držák na dvě baterie AAA je přesně to, co se k mikrobitu hodí, abyste nemuseli mít desku při používání propojenou s počítačem! Možnost uchycení držáku šroubkem nebo oboustrannou lepící páskou.


    47 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Mini USB nabíječka LiPol 1A s ochranou Kód: HW402
    Mini USB nabíječka LiPol/Li-Ion 1A s ochranou
    Skladem (>10 ks)

    Chytrý modul pro nabíjení baterií typu LiPol / Li-Ion. Kromě nabíjení dokáže baterii také ochránit proti různým nebezpečným stavům snižujícím její životnost.


    19 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Micro USB nabíječka LiPol 1A s ochranou 1 Kód: HW367
    Micro USB nabíječka LiPol/Li-Ion 1A s ochranou
    Skladem (>10 ks)

    Chytrý modul pro nabíjení baterií typu LiPol / Li-Ion. Kromě nabíjení dokáže baterii také ochránit proti různým nebezpečným stavům snižujícím její životnost.


    19 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.015 kg
Vstupní napětí 5–32 V
Výstupní napětí 1,25–35 V
Maximální spínací proud 4 A
Účinnost <94 %
Spínací frekvence 400 kHz
Rozměry (?) 48 x 25 x 14 mm

Buďte první, kdo napíše příspěvek k této položce.

Přidat komentář
Nevyplňujte toto pole:
Přidat hodnocení
5
0x
4
0x
3
1x
2
0x
1
0x
Nevyplňujte toto pole:
3
P Avatar autora | 17.5.2024
Tento konkrétní typ měniče funguje spolehlivě, má ale jednu nepříjemnou vlastnost, nebo možná chybu. Nesnese "houpání" napětí na vstupu pod zátěží. Jestliže je vstupní zdroj měkký a vstupní napětí při zátěži kolísá, dojde k spolehlivému zničení měniče, které se projeví totálním zkratem na vstupu. Otestováno na několika kusech, vždy stejný výsledek. Při použití tohoto měniče je nutný mít tvrdý a dobře dimenzovaný zdroj.
OH Avatar autora Oldřich Horáček (Administrátor) 17.5.2024
Zdravím a díky za zkušenosti se zdrojem. Možná by stálo za to upřesnit jak napětí na vstupu kolísalo a co jste pro napájení přesně použil. Osobně jsem vliv kolísání vstupního napětí netestoval ale určitě hlavně při práci modulu v režimu Boost bude požadavek na vstupní proud enormní a s tím je třeba počítat tak či tak. Určitě by pomohlo také zatlumení vstupu modulu zdroje elytem s větší kapacitou a nízkým ESR, aby se napětí při špičkových odběrech tak nehoupalo. Kond je třeba dát co nejblíže ke vstupním svorkám zdroje.
