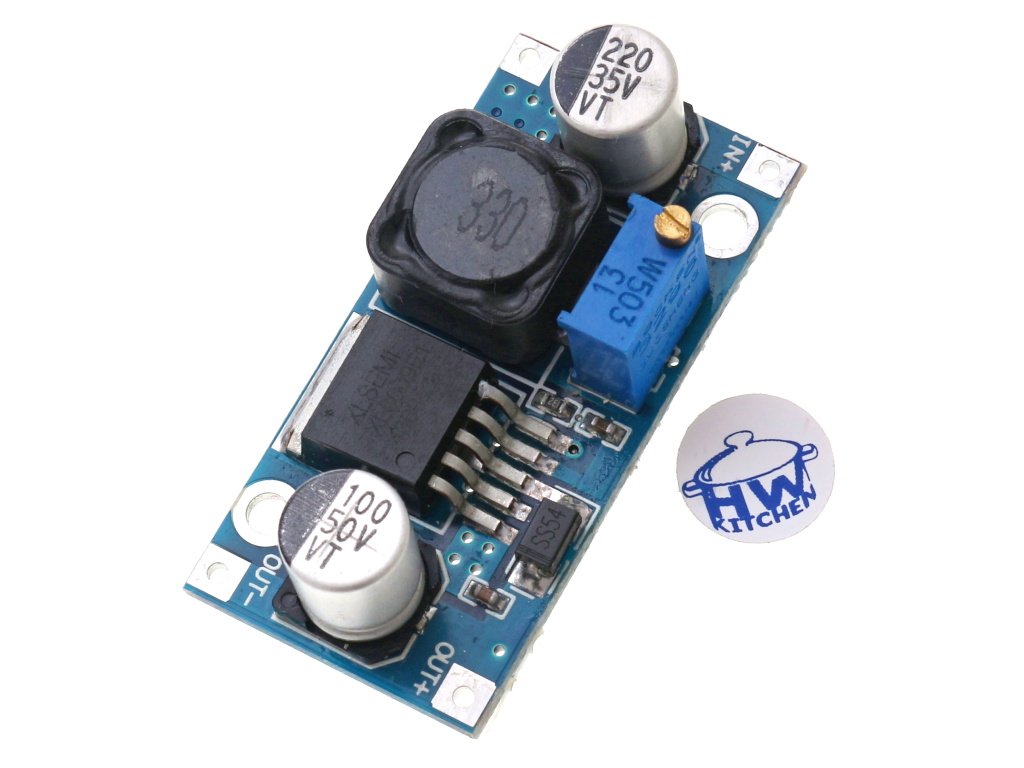

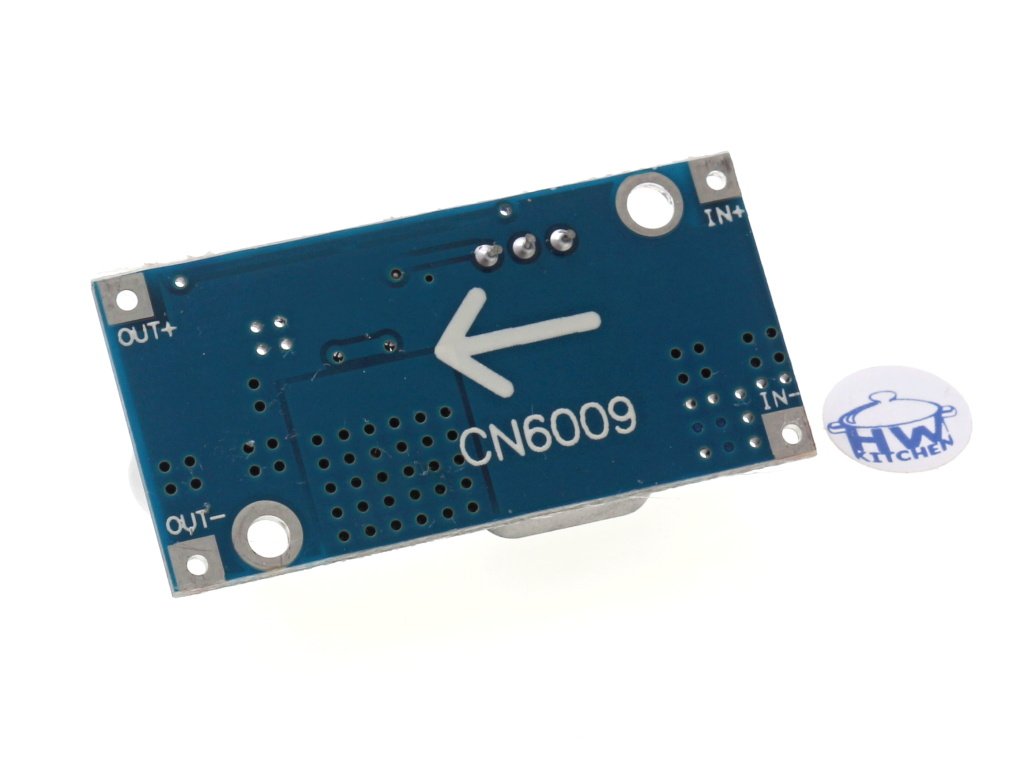

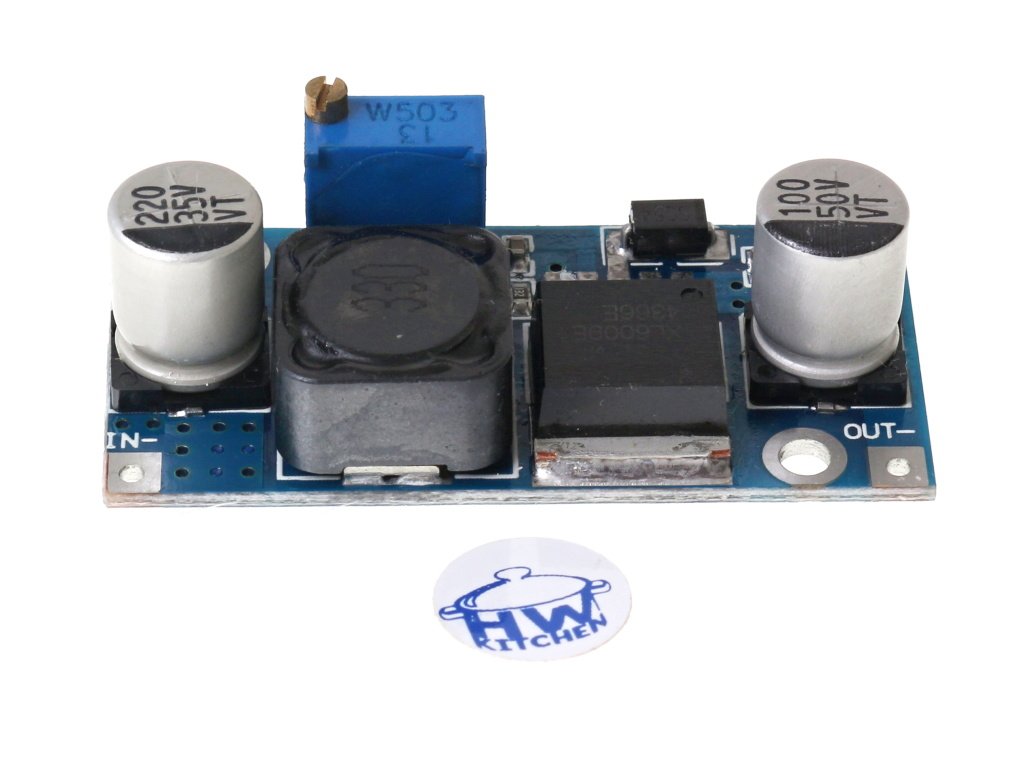

Step-Up DC/DC nastavitelný měnič s XL6009



Step-Up (Boost) nastavitelný DC/DC měnič s XL6009 je vhodný pro projekty, které potřebujeme napájet vyšším napětím, než máme k dispozici. Ať už kvůli napájení z nízkonapěťových baterií nebo pro napájení specifických periferií. Step-Up s XL6009 pomůže vyřešit problém s napájením.

Dostupnost Skladem (> 10 ks)
Můžeme doručit do
17.6.2021
48 Kč
40 Kč bez DPH

Kód produktu HW440
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Napajeci zdroje
Záruka 2 roky


Step-Up XL6009 zajistí Z mála hodně

Step-Up Boost modul s XL6009 vyniká velkým rozsahem jak vstupního napětí 5–32 V, tak i výstupního 5–35 V při maximálním proudu 4 A. Díky účinnosti až 92% se málo zahřívá (ovšem čím vyšší zatížení, tím nižší účinnost a vyšší odpadní teplo).

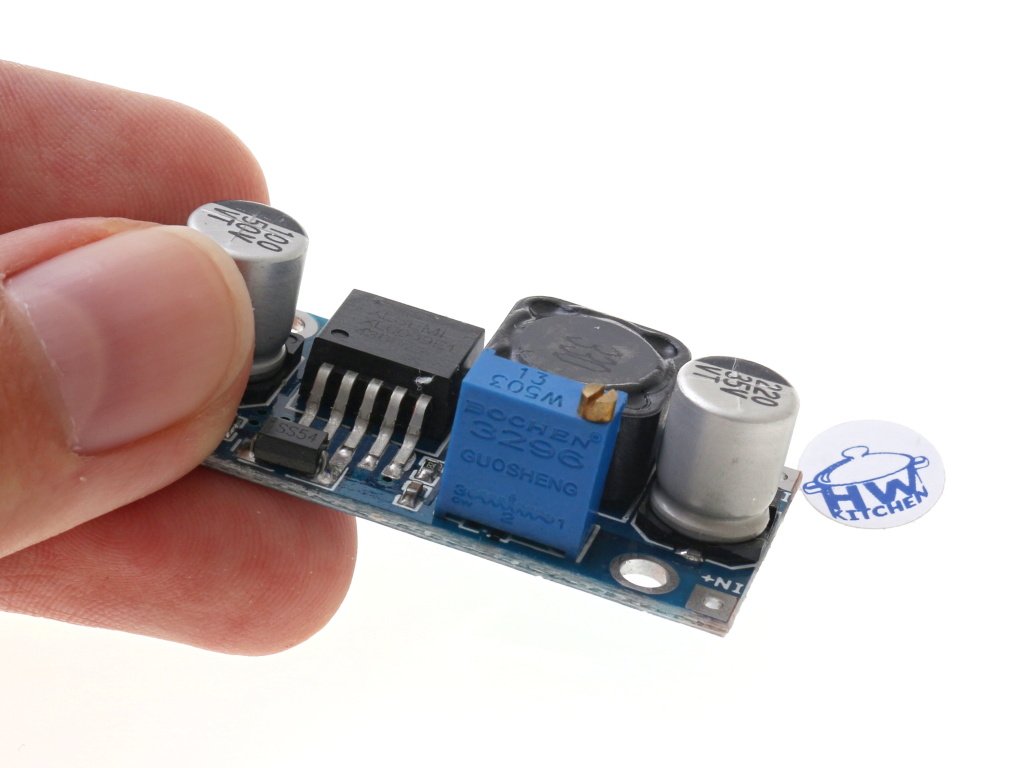

Step-Up měnič je díky kompaktním rozměrům 43 mm (délka), 21 mm (šířka) a 14 mm (výška) ideální volbou pro projekt, kde není místo na větší součástky. Ať už pro celkové napájení z nízkonapěťových baterií, nebo napájení specifických periferií (nejčastěji motory, čerpadla, osvětlení nebo zátěže na vyšší napětí).

Step-Up měnič XL6009 má také zabudovaný soft start (pozvolný náběh výstupního napětí), tepelnou pojistku a ochranu proti nadproudu.

Zapojení Step-Up měniče

Step-Up měnič dokáže vstupní napětí pouze zvýšit. I když je přípustné vstupní napětí už od 3 V, nejlépe pracuje měnič od 5 V.

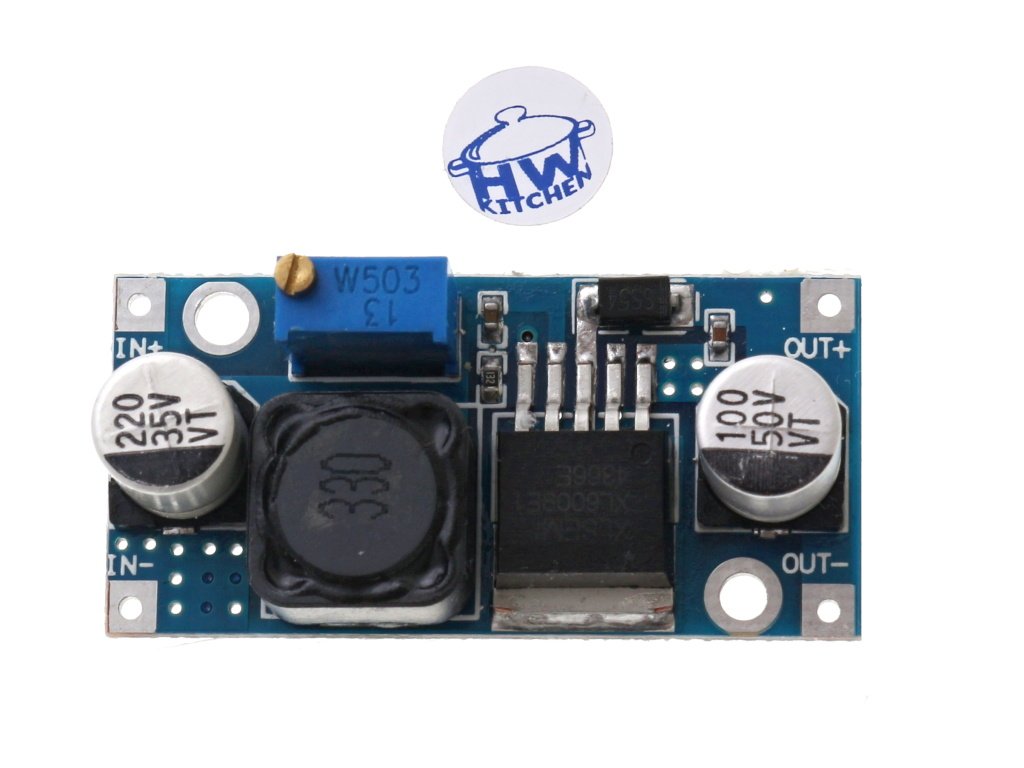

Zapojení je intuitivní, na jedné straně kontakty IN+ a IN-, na straně druhé OUT+ a OUT-. Po zapojení můžete výstupní napětí regulovat otáčením šroubku (proti směru hodinových ručiček zvyšujete, ve směru snižujete). Aktuální hodnotu napětí změřte voltmetrem.

Podobné produkty


  • Napájecí adaptér 12V/1A pro Arduino Kód: HW387
    Napájecí adaptér 12V/1A pro Arduino desku
    Skladem (> 10)

    Adaptér vhodný pro napájení Arduino desky (UNO, MEGA...) a dalších periferií, které jsou uzpůsobené pro připojení na napětí 12 V.


    99 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Napájecí adaptér 5V/2A pro Arduino projekt Kód: HW388
    Napájecí adaptér 5V/2A pro Arduino projekt
    Skladem (> 10)

    Adaptér vhodný pro napájení Arduino projektu, kde je větší množství řídících desek, modulů nebo senzorů pro napájení 5 V.


    115 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Držák tužkových baterií (6 x AA) Kód: MAK245
    Držák tužkových baterií (6 x AA)
    Skladem (> 10)

    Držák tužkových baterií nebo akumulátorů pro napájení vašeho robota nebo Arduino projektu.


    79 Kč

    Značka: Makeblock Education Záruka: 2 roky
  •
  • Držák baterií + USB kabel pro micro:bit Kód: EF46
    Držák baterií AAA + USB kabel pro micro:bit
    Skladem (> 10)

    Praktický držák na dvě baterie AAA s vypínačem a dlouhý USB kabel je přesně to, co se k mikrobitu opravdu hodí!


    89 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Step-Down DC/DC nastavitelný měnič s LM2596 Novinka Kód: HW439
    Step-Down DC/DC nastavitelný měnič s LM2596
    Skladem (> 10)

    Step-Down (Buck) nastavitelný DC/DC měnič s LM2596 je ideální volbou pro projekty, kde potřebujeme bez zbytečných ztrát snížit napětí pro napájení například Arduino projektu nebo desky. Step-Down měnič vyniká především nízkou cenou, rozměry a velkým rozsahem proudů a napětí.


    48 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Měnič napětí z 0,9V na 5V USB Kód: HW368
    Měnič napětí z 0,9V na 5V USB
    Skladem (> 10)

    Mini zvyšující měnič napětí (step-up) umožní pohodlně napájet vaše Arduino například jen z malé baterie.


    19 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Mini USB nabíječka LiPol 1A s ochranou Kód: HW402
    Mini USB nabíječka LiPol/Li-Ion 1A s ochranou
    Skladem (> 10)

    Chytrý modul pro nabíjení baterií typu LiPol / Li-Ion. Kromě nabíjení dokáže baterii také ochránit proti různým nebezpečným stavům snižujícím její životnost.


    19 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Micro USB nabíječka LiPol 1A s ochranou 1 Kód: HW367
    Micro USB nabíječka LiPol/Li-Ion 1A s ochranou
    Skladem (> 10)

    Chytrý modul pro nabíjení baterií typu LiPol / Li-Ion. Kromě nabíjení dokáže baterii také ochránit proti různým nebezpečným stavům snižujícím její životnost.


    19 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • USB-C nabíječka LiPol 1A s ochranou Novinka Kód: HW436
    USB-C nabíječka LiPol/LiIon 1A s ochranou
    Skladem (> 10)

    Chytrý modul pro nabíjení baterií typu Li-Pol / Li-Ion. Kromě nabíjení dokáže baterii také ochránit proti různým nebezpečným stavům snižujícím její životnost. Modul je osazen populárním konektorem USB-C.


    19 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.01 kg
Vstupní napětí (?) 5–32V
Výstupní napětí 5–35 V
Maximální spínací proud 4 A
Spínací frekvence 400 kHz
Účinnost max 92 %
Rozměry (?) 43 x 21 x 14 mm
