Me snímač čáry

Popis

Čára je základ!

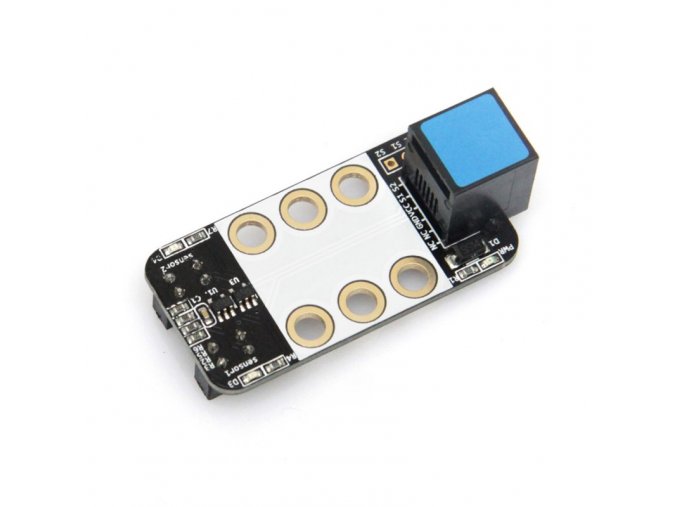

Me snímač čáry je elektronický modul, který využijete především při stavbě čárového robota. Disciplína robotického ježdění po čáře je hned vedle vyhýbání se překážkám jedna ze základních dovedností malých robotů.

Snímač čáry je vybaven dvěma páry IR LED a IR fototranzistoru. IR LED emituje záření a fototranzistor ho přijímá. Od bílého povrchu se paprsek odrazí a v černém se naopak pohltí. To je celý princip fungování tohoto elektronického modulu, není to nic složitého. Informace se pak předávají v podobě logických signálů do řídící desky. Detekční úrovně snímače nastavíte změnou vzdálenosti od snímané plochy, například vypodložením rejdovacího kolečka robota.

Me snímač čáry využijete i v dalších projektech. Určitě znáte Fidget Spinner... :)

Vlastnosti snímače čáry

• LED indikátory napájení a stavů obou IR snímačů
• Jednoduché připojení pomocí konektorů RJ25
• Podpora Arduino IDE programovacího prostředí nebo grafického software mBlock
• Ochrana proti přepólování
• Bílá plocha modulu může být v kontaktu s kovovými díly od Makeblock
• Montážní otvory M4 s roztečí 16 mm, kompatibilní s mechanickými díly Makeblock
• Piny se standartní roztečí 2,54 mm pro připojení na nepájivé kontaktní pole nebo běžné Arduino desky

Me snímač čáry - odkazy

• Produktová stránka výrobce
• Návod k použití, programování, schéma
• Arduino knihovna
