Popis
Přilož magnet a spínač se ozve
Octopus jazýčkový magnetický spínač přináší jednoduchý bezdotykový způsob, jak do projektů s micro:bit nebo Arduinem přidat spolehlivou detekci magnetu v blízkosti. Jakmile se k senzoru přiblíží magnet, spínač změní stav a vy to v programu snadno vyhodnotíte, proto je ideální pro dveřní kontakt, alarm, počítání průchodů nebo třeba „tajný spínač“ v herních a únikových úlohách.
Velkou výhodou je 3pinový GVS konektor, díky kterému je zapojení přehledné a rychlé. Napájení 3,3–5 V navíc dobře sedí do školních sad i domácího bastlení, kde se často střídají různé řídicí desky.
Vlastnosti jazýčkového magnetického spínače
- Detekce přiblížení magnetu – jednoduchý spouštěč událostí (otevřeno/zavřeno).
- Ideální jako dveřní kontakt pro alarmy, bezpečnostní a „escape room“ projekty.
- Rychlé zapojení přes 3pinový GVS konektor – přehledné, vhodné i pro začátečníky.
- Kompatibilní s micro:bit i Arduino (dle použité desky/rozhraní).
- Široké napájení 3,3–5 V – snadné použití v různých školních sadách.
- Digitální výstup pro jednoduché vyhodnocení v programu (stav 0/1).
- Malý modul, který se dobře schová do konstrukce – hodí se do modelů nebo krabiček.
Jak to funguje: magnet sepne kontakt
Uvnitř magnetického spínač je jazýčkový kontakt WBSF12 – dvě tenké kovové lamely uzavřené ve skleněné trubičce. Když k senzoru přiblížíte magnet, jeho magnetické pole lamely přitáhne k sobě a kontakt se sepne. Po oddálení magnetu se lamely vrátí zpět a kontakt se rozepne.
Na výstupu spínače dostanete digitální stav (0/1), v kódu pak jen řešíte podmínku: když je spínač sepnutý/rozepnutý, proveď akci (např. spustit alarm, rozsvítit LED, poslat zprávu, započítat průchod).
Příklad použití magnetického spínače
V následujícím příkladu můžete vidět, jak magnetický spínač správně zapojit a jak jednoduše detekovat přiblížení magnetu.

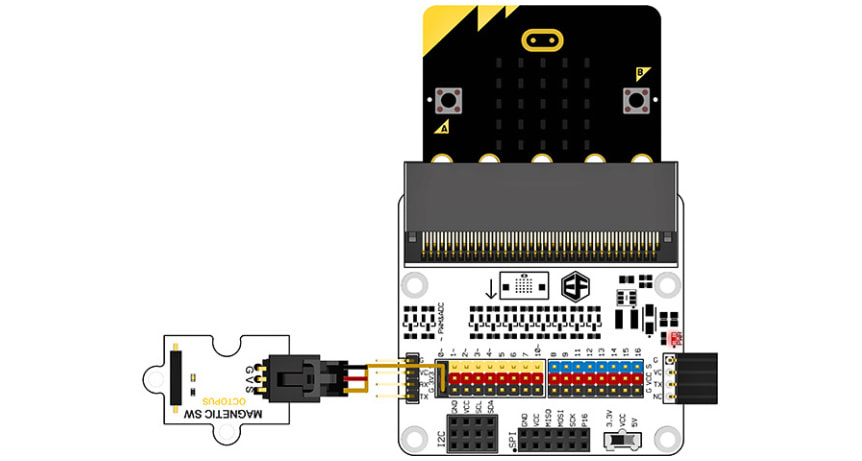

Magnetický spínač se připojuje propojovacím kabelem do portu P0 rozhraní Octopus:bit.

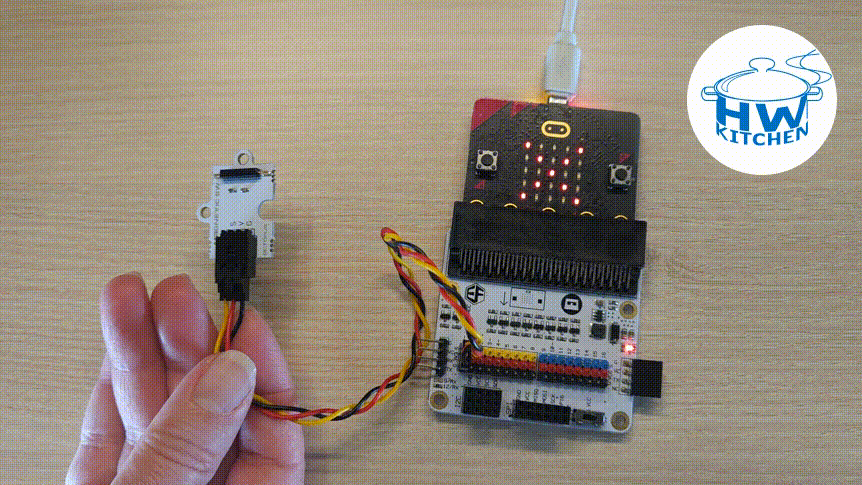

Poté stačí nahrát do micro:bit jednoduchý program. Když senzor detekuje ve své blízkosti magnet, kontakt se sepne (logická hodnota 1) a na LED Matrix micro:bit se zobrazí fajfka. Pokud magnet v blízkosti není, kontakt je rozepnutý (logická hodnota 0) a LED Matrix micro:bit ukáže křížek.

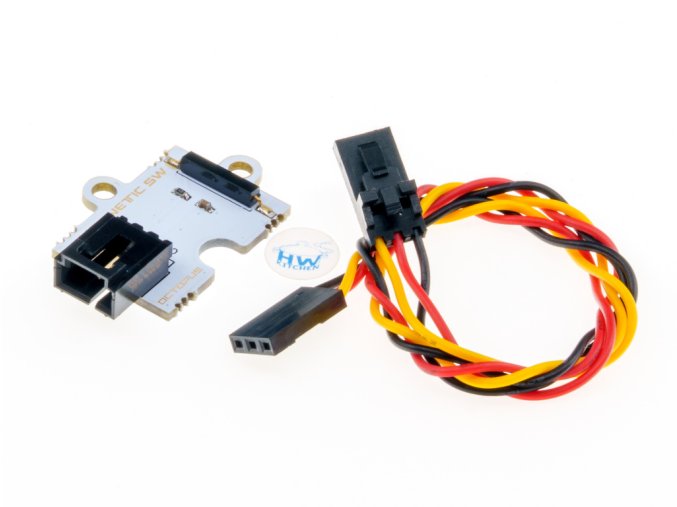

Poznámka: Připojovací kablík délky 25 cm je součástí balení
Octopus Jazýčkový magnetický spínač odkazy
Související produkty
-
Kód: SP46
-
Kód: AD246
-
Kód: HW234
-
Kód: HW380
-
Kód: EF513
-
Kód: HW554
-
Kód: EF32
-
Kód: EF152
-
Kód: EF572
Podobné produkty
-
Kód: HW232
-
Kód: HW230
-
Kód: HW378
-
Kód: HW413
-
Kód: SP45
-
Kód: KS005
-
Kód: EF497
-
Kód: EF533
| Hmotnost | 0.01 kg |
| Maximální proud | 200 mA |
| Maximální přechodový odpor | 0,1 Ω |
| Rozměry | 31,28 x 23,48 mm |
