mp3 Jukebox nebo ozvučení robota?

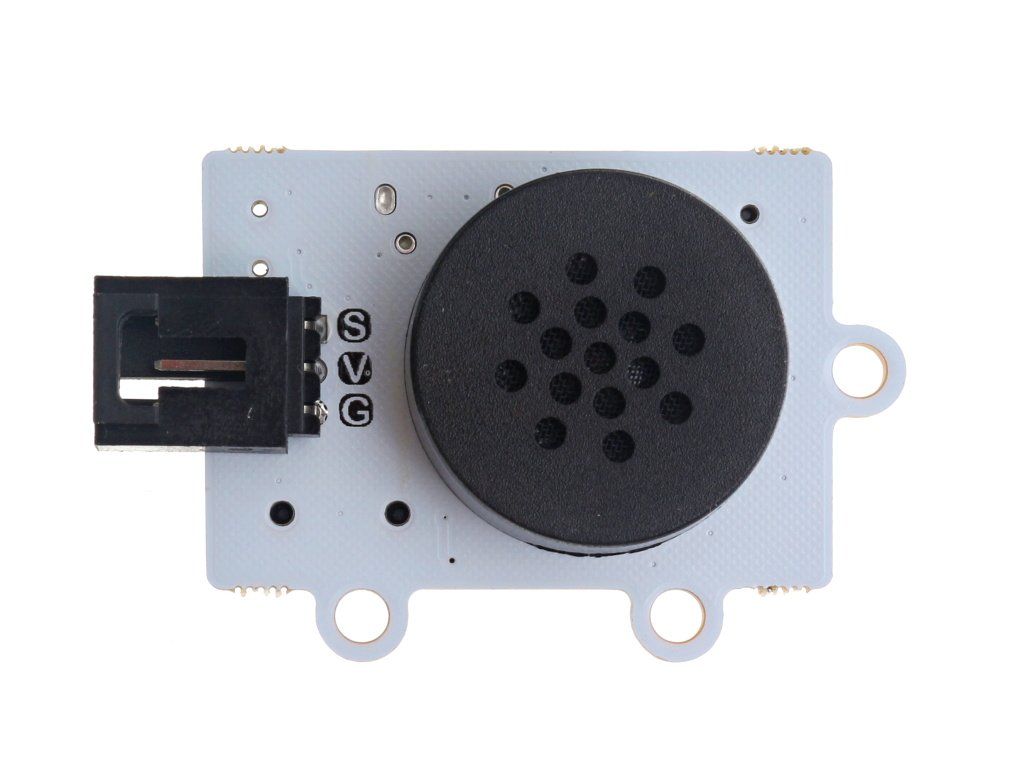

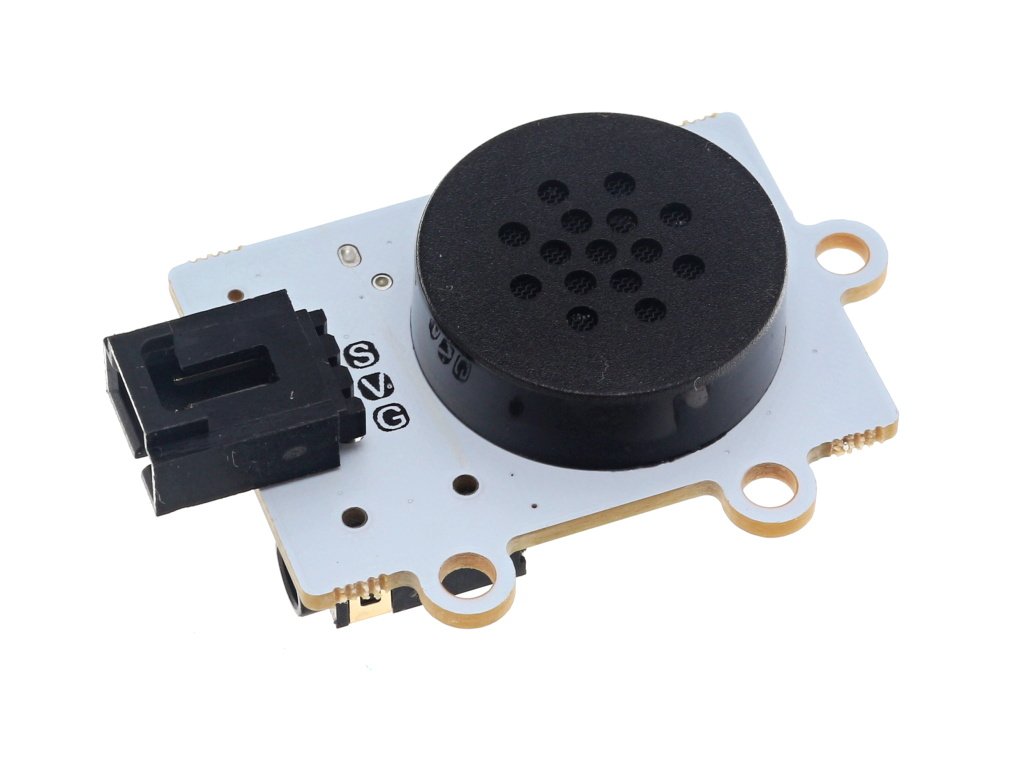

MP3 Player modul pro microbit je zajímavý zvukový modul, se kterým snadno ozvučíte svůj projekt, robota nebo realizujete hudební Jukebox. Díky platformě microbit a prostředí MakeCode je mp3 Player modul velmi jednoduše použitelný. V rozšíření pro microbit jsou k dispozici bloky pro všechny důležité funkce mp3 modulu - viz příklad níže. K přehrávání zvuků může dojít na základě aktivace připojených tlačítek, různých snímačů nebo situací v programu. Mp3 modul má tak velmi univerzální použití. Na desce je i Jack konektor 3,5 mm pro sluchátka nebo připojení k audio zesilovači.
Klíčové vlastnosti MP3 modulu
- Překvapivě kvalitní zvukový výstup
- Použitelný pro zvukové soubory mp3 a wav
- Jednoduché použití mp3 modulu v MakeCode
- STEREO výstup na Jack 3,5 mm
- Zabudovaný reproduktor
- Červená LED - indikace napájení
- Modrá LED - indikace přehrávání

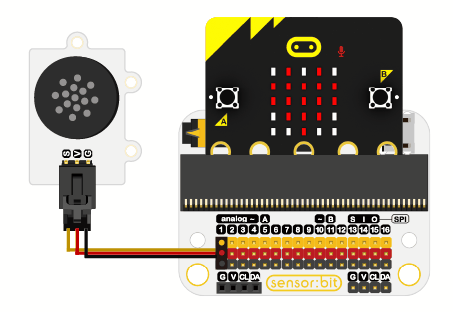

Zapojení MP3 Player modulu
Mp3 Player modul připojíme k microbit nejlépe pomocí nějakého rozšiřujícího modulu pro microbit. V ukázce je mp3 modul připojený přímo na port 1.
Ukázkový program pro microbit

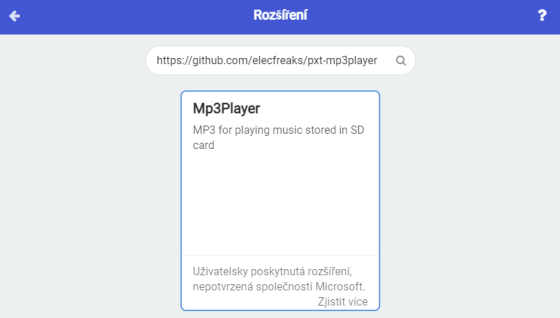

Program pro microbit můžete editovat po kliknutí na tlačítko Úpravy v pravém Horním rohu. Pokud si chcete program vytvořit sami (doporučuji), pak si nejprve musíte nainstalovat vhodné rozšíření pro MP3 player modul. Do vyhledávání rozšíření v MakeCode jednoduše zadáte URL adresu pro mp3 Player rozšíření.

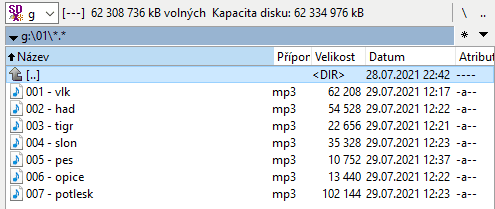

Následující program demonstruje použití MP3 player modulu s microbit. Program umožňuje přehrát zvukové stopy z Micro SD karty. Ovládání přehrávání je pomocí tlačítek a loga microbit. Přehrávání začne po dotknutí se loga a po delším zmáčknutí loga se přehrávání ukončí. Tlačítka A a B na desce microbit slouží pro posun o jednu skladbu zpět až vpřed. Současné zmáčknutím tlačítek přehrávání zvuků nebo skladeb pozastaví. Hlasitost se nastavuje hned po startu programu a součástí kódu je také indikace zvuků na LED matici microbit. Použité zvuky jsme stáhli z databáze mp3 zvuků zdarma. Mptrojky z příkladů níže najdete v záložce soubory.
V rozšíření pro MP3 Player najdete i další bloky s příkazy pro náhodné přehrávání, přehrávání konkrétního zvukového souboru a další.
V našem příkladu jsme použili Micro SD kartu SanDisk Extreme 64 GB a vše fungovalo bez problémů (výrobce uvádí použitelnost s max 32 GB).
Níže je příklad pro použití s microbit V1.5. V této variantě chybí ovládání logem microbit a využití mikrofonu pro snímání zvuku. Rozšíření umožňuje pro V1.5 hlasitější provoz a tak při napájení přes microbit už nemusí stačit proud. Pokud chcete mp3 modul pro microbit provozovat hlasitě, pak zajistěte, aby napájení nešlo přes microbit, ale vyrábělo se na externím modulu a použijte rozšiřující modul s vlastní baterií nebo možností připojit externí napájení tj. Wukong nebo Senzor:bit apod.

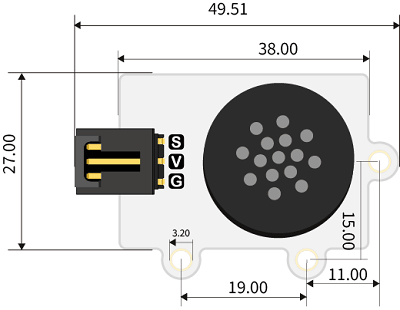

MP3 Player modul rozměry

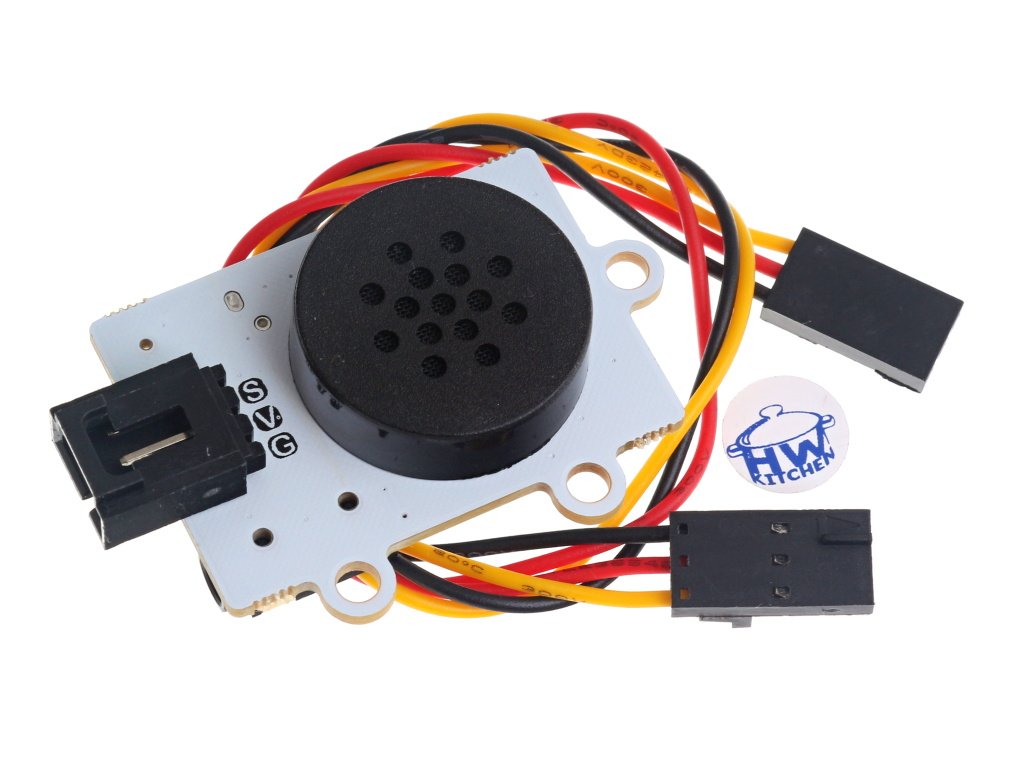

Poznámka: Připojovací kablík délky 25 cm je součástí balení
Odkazy pro Octopus MP3 Player modul
Související produkty
-
Kód: EF130
-
Kód: EF134
-
Kód: EF157
Podobné produkty
-
Kód: SP851
-
Kód: SP303
-
Kód: EF489
-
Kód: EF490
-
Kód: EF506
-
Kód: EF470
-
Kód: EF495
-
Kód: EF119
-
Kód: EF143
| Hmotnost | 0.015 kg |
| Pracovní napětí | 3,3 V |

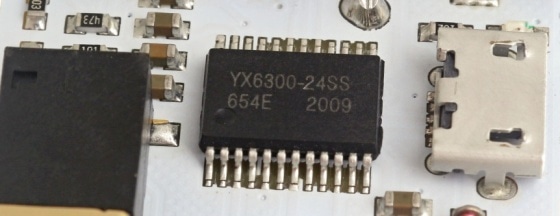

| Hlavní čip | YX6300 |
| Délka kabelu (včetně konektoru) | 25 cm |
| Rozměry PCB | 49,51 x 27 mm |
| Vzorkovací frekvence | 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz |
| Zvukové formáty | mp3, wav |
| Paměťová média | Micro SD, Micro SDHC karty (FAT 16 / FAT 32) max 32 GB |
| Dynamický rozsah | 90 dB |
| Převodník | DAC 24 bitů |
| Poměr signál k šumu SNR | 85dB |
| Uspořádání dat | max 100 adresářů, každý s max 255 soubory |
