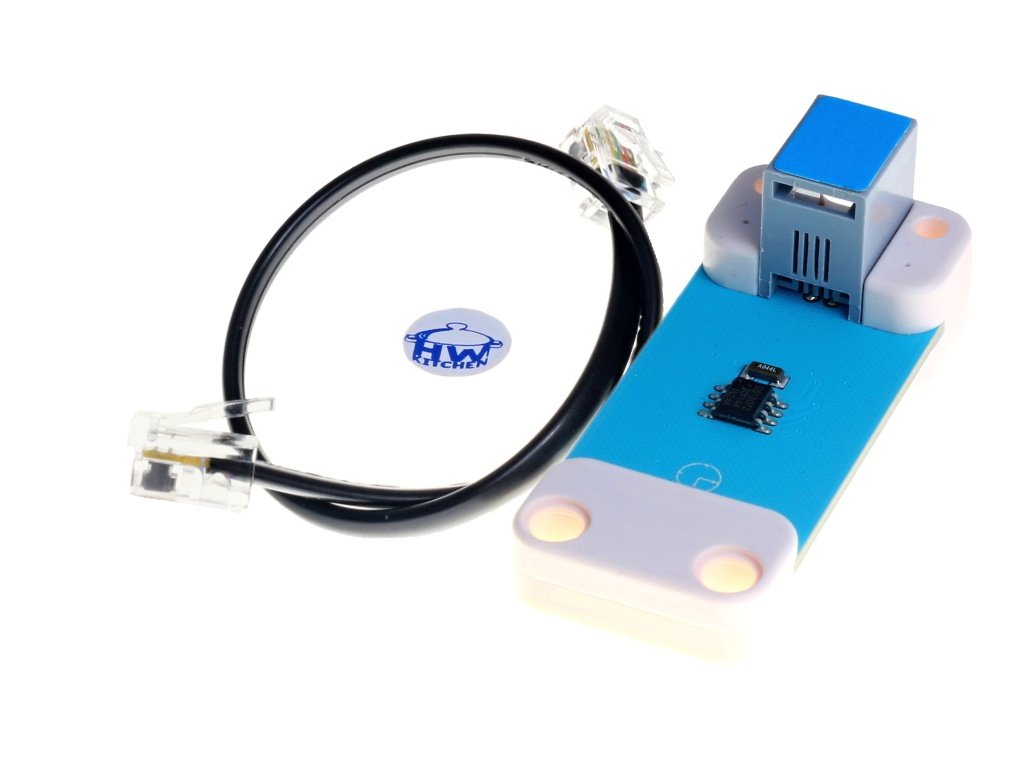

PlanetX RTC modul reálného času



PlanetX RTC modul vnese do vašeho projektu povědomí o čase a tak si vytvoříte třeba microbit hodiny, budík nebo docházkový systém. Reálný čas můžete zálohovat baterií a je v něm dokonce korekce přestupného roku až do roku 2100! Propojovací kablík je součástí balení.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
26.2.2024
228 Kč
188 Kč bez DPH

Kód produktu EF449
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Seřiďte microbitu hodinky

PlanetX RTC modul se hodí do microbit projektů, kde potřebujete pracovat s informaci o aktuálním čase. Můžeme si to představit tak, jakoby měl microbit vlastní náramkové hodinky. Microbit pak dokáže v určitý konkrétní čas vykonat požadovaný úkol, změřit přesně délku trvání nějaké události nebo reagovat za určitou konkrétní dobu. Čas v tomto případě mohou být sekundy nebo minuty, ale také konkrétní datum, měsíc nebo rok. Můžeme si nastavit alarm například až v roce 2100 :). RTC má zabudovanou korekci přestupného roku.

Všechny tyto záležitosti kolem času bychom mohli provádět i přímo výpočty v microbitu, protože obsahuje oscilátor a časovač. Nedosáhli bychom ale takové variability použití a hlavně přesnosti, jako s reálným časem RTC.

RTC DS1307

PlanetX RTC modul je postavený na čipu DS1307 a komunikuje přes rozhraní I2C. Programování s reálným časem je s využitím příslušného rozšíření pro microbit snadné. Modul RTC navíc můžeme zálohovat baterií. To znamená, že údaje o čase po vypnutí zařízení neztratíme. Na následujícím obrázku je typické zapojení s obvodem RTC DS1307.

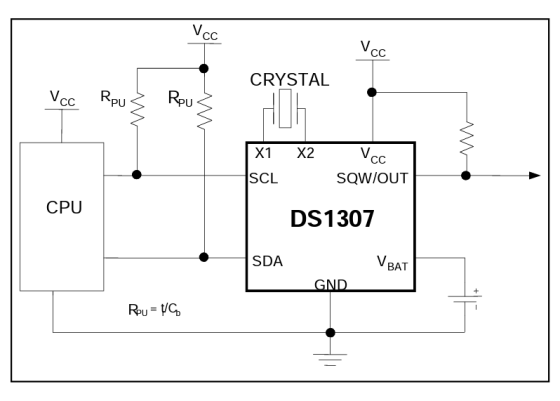

PlanetX RTC modul reálného času blokové schéma

Na obrázku vidíme komunikační sběrnici I2C a také krystal, od kterého se odvozuje čas. Jak na krystal působí vnější teplota, tak dochází k mírné nepřesnosti počítání času. Tyto nepřesnosti ale můžeme v použití pro výuku zanedbat.

Zálohování reálného času DS1307

Pokud do PlanetX RTC modulu nainstalujete záložní baterii CR1220, tak není vůbec potřeba, aby byl modul PlanetX napájený z řídící desky. Klidně si modul RTC můžete dát do kapsy a RTC bude stále počítat každou sekundu. V režimu napájení ze zálohy má RTC obzvlášť nízkou spotřebu a tak vám baterie vydrží velmi dlouho.

Při instalaci baterie dejte pozor na správnou polaritu. Kladný pól + je vždy ta velká placatá strana.

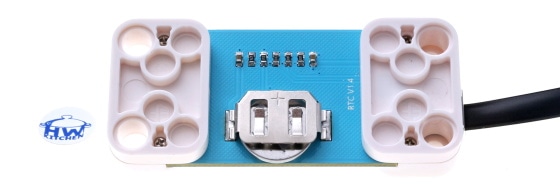

PlanetX RTC modul reálného času baterie CR1220

Klíčové vlastnosti modulu

  • Nastavení a počítání roku, měsíce, dne, týdne, hodiny, minuty a sekundy
  • Možnost zálohování baterií CR1220
  • Komunikační rozhraní I2C
  • Zabudovaná korekce přestupného roku
  • Jednoduché použití s microbit rozšířením
  • PlanetX modul kompatibilní s LEGO®
  • Snadná instalace - barevné označení konektoru

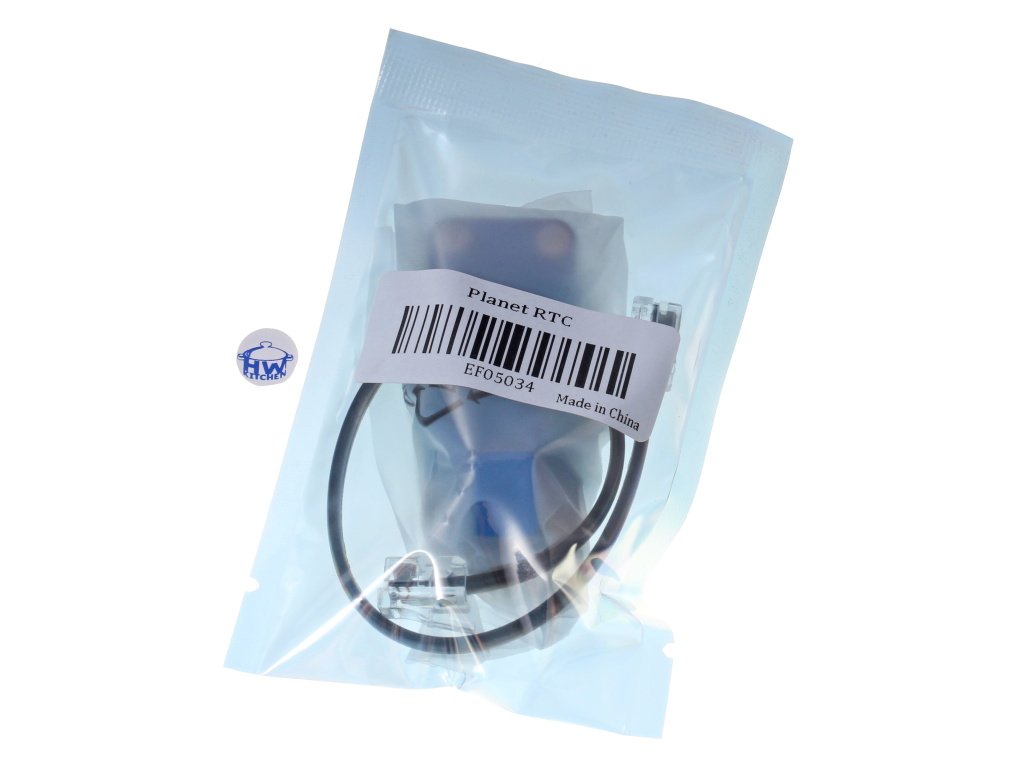

  • Kablík 20 cm s konektory RJ11 je součástí balení
  • Indikace napájecího napětí - červená LED
  • Určený pro použití s modulem NEZHA nebo přes redukci RJ11

Jak na program s RTC modulem?

V tomto příkladu využijeme PlanetX RTC modul reálného času pro konstrukci jednoduchých hodin. První část kódu slouží pro nastavení aktuálního času v modulu RTC. Druhá část je pak pro samotné hodiny.



PlanetX RTC modul reálného času projekt


Planetx RTC modul odkazy

Podobné produkty


  • EduShield - výukový Shield pro Arduino Akce Tip Kód: CN001
    EduShield - IoT výukový Shield pro Arduino
    Skladem (>10 ks)

    EduShield je jedinečný IoT výukový Shield pro Arduino, se kterým zvládnete základy programování a elektroniky levou zadní. Není potřeba žádné pájení nebo použití nástrojů. Součástí sady jsou také propojovací kabely a záložní baterie pro RTC. K dispozici jsou výukové materiály a prezentace.

    599 Kč (–50 %)
    299 Kč

    Značka: CZ.NIC Záruka: 2 roky
  • IoT:bit pro micro:bit V2 - modul pro Internet věcí IoT Kód: EF155
    IoT:bit pro micro:bit V2 - modul pro Internet věcí IoT
    Skladem (>10 ks)

    IoT:bit pro micro:bit V2 je rozšiřující elektronický modul, který posune hranice vašich projektů s microbitem! Přináší možnost připojit microbit do WiFi sítě a naplno ho využít pro Internet věcí IoT. Budete moct bezdrátově ovládat zařízení nebo měřit data a posílat je do cloudu pro další zpracování! Kompatibilní s LEGO®.


    470 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • BBC Micro:bit Kit pro Internet věcí IoT s microbit Kód: EF157
    BBC Micro:bit Kit pro Internet věcí IoT
    Skladem (>10 ks)

    Elektronická stavebnice Micro:bit Kit pro IoT je postavená na modulu IoT:Bit s WiFi konektivitou. Budete řešit projekty, jako zjišťování kvality ovzduší, měření hluku prostředí, meteorologických podmínek apod. Data budete posílat do cloudu pro zobrazení a další analýzu. Zkrátka vplujete do světa IoT. Kit je vhodný pro pokročilejší bastlíře co už mikrobit znají.


    od 2 029 Kč
    Značka: ElecFreaks Záruka: 2 roky
  •
  • Tinylab Arduino Kit v akci Tip Kód: SX001
    Tinylab výukový kit kompatibilní s Arduino
    Skladem

    Chcete rychle zvládnout Arduino, ale nechcete pájet nebo ztrácet čas propojováním součástek? Pak vás bude zajímat Arduino kit Tinylab! Tinylab se dá programovat i graficky v mBlock 5!


    od 2 590 Kč
    Značka: Sixfab Záruka: 2 roky
  • RTC hodiny reálného času DS3231 + paměť AT24C32 Kód: HW369
    RTC hodiny reálného času DS3231 + paměť EEPROM AT24C32
    Skladem (>10 ks)

    Modul s DS3231 je kombinace velmi přesného tepelně kompenzovaného reálného času RTC DS3231 a paměti Flash. Reálný čas je navíc možné zálohovat baterií.


    99 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Senzor kit - 24 elektronických modulů + Arduino Akce Kód: HW393
    Senzor kit - 24 elektronických modulů + precizní klon Arduino UNO R3
    Vyprodáno

    Pestrá sada nejoblíbenějších elektronických modulů, které posunou váš Arduino projekt na další level! Součástí kitu je Arduino deska včetně kabelu. Celkem 24 elektronických modulů zajišťuje uplatnění v každém Arduino nebo IoT projektu. Vhodný pro bastlení i výuku.

    1 120 Kč (–11 %)
    995 Kč
    Značka: HWKITCHEN Záruka: 2 roky
  •
  • PlanetX snímač barev Novinka Kód: EF446
    PlanetX snímač barev
    Skladem (>10 ks)

    Představte si, že váš microbit robot dokáže rozpoznávat barvy! S elektronickým modulem PlanetX pro snímání barev to zvládne! Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX segmentový displej modul Novinka Kód: EF468
    PlanetX segmentový displej modul
    Skladem (>10 ks)

    Sedmisegmentový displej je základní zobrazovací modul, který dokáže vysvítit hodnotu od 0 do 9999. Naučte se ho používat a aplikovat v projektech, jako je zobrazení času, srdečního tepu nebo počítání skóre. Nabízí se také použití jako šikovný debugovací zobrazovač. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX GPIO adaptér + káblík Novinka Kód: EF476
    PlanetX GPIO adaptér
    Skladem (>10 ks)

    PlanetX GPIO adaptér zpřístupní signály modulů PlanetX pro použití na jiných platformách, například Arduino. Propojovací kablík je součástí balení.


    136 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.015 kg
Napájecí napětí 3,3 – 5 V
Konektor RJ11 4P4C
RTC čip DS1307
Korekce přestupného roku do 2100
Požadovaný signál IIC
I2C Rozhraní 400 kHz
LED indikace napájení
Rozměry modulu 55,8 x 23,8 mm
