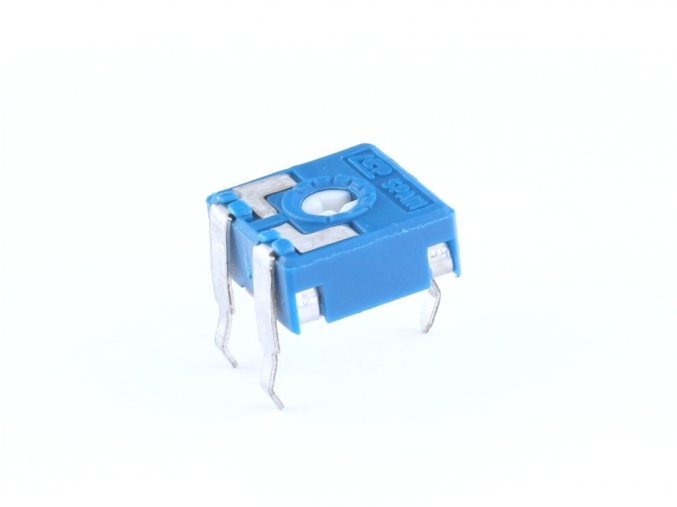

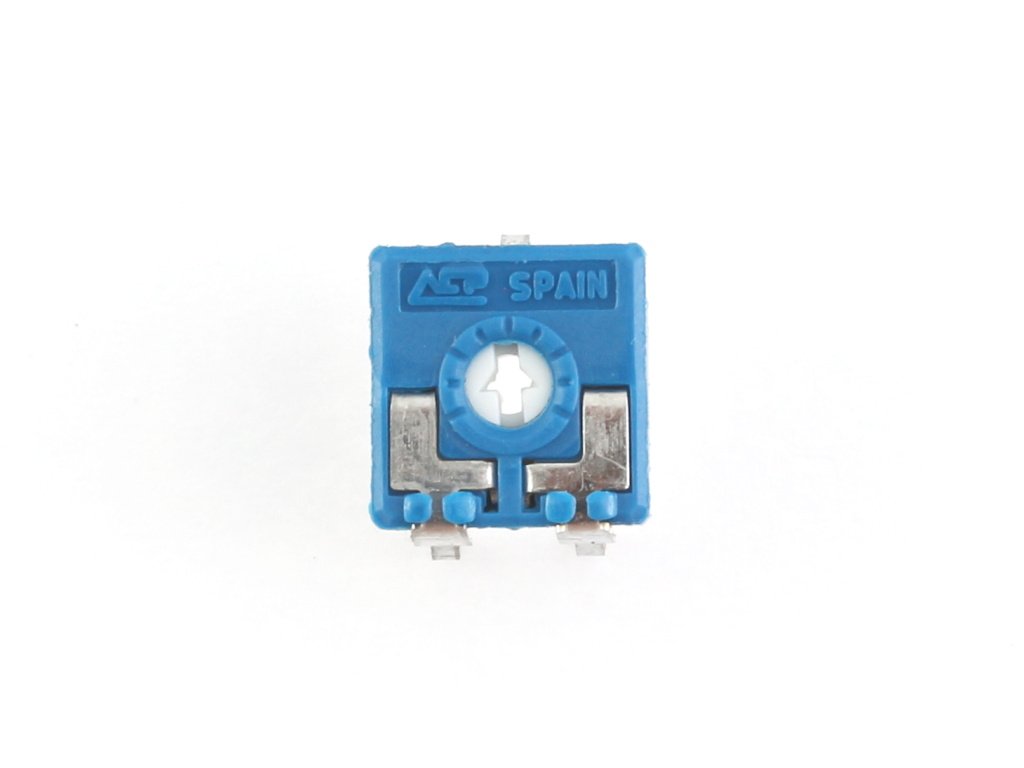

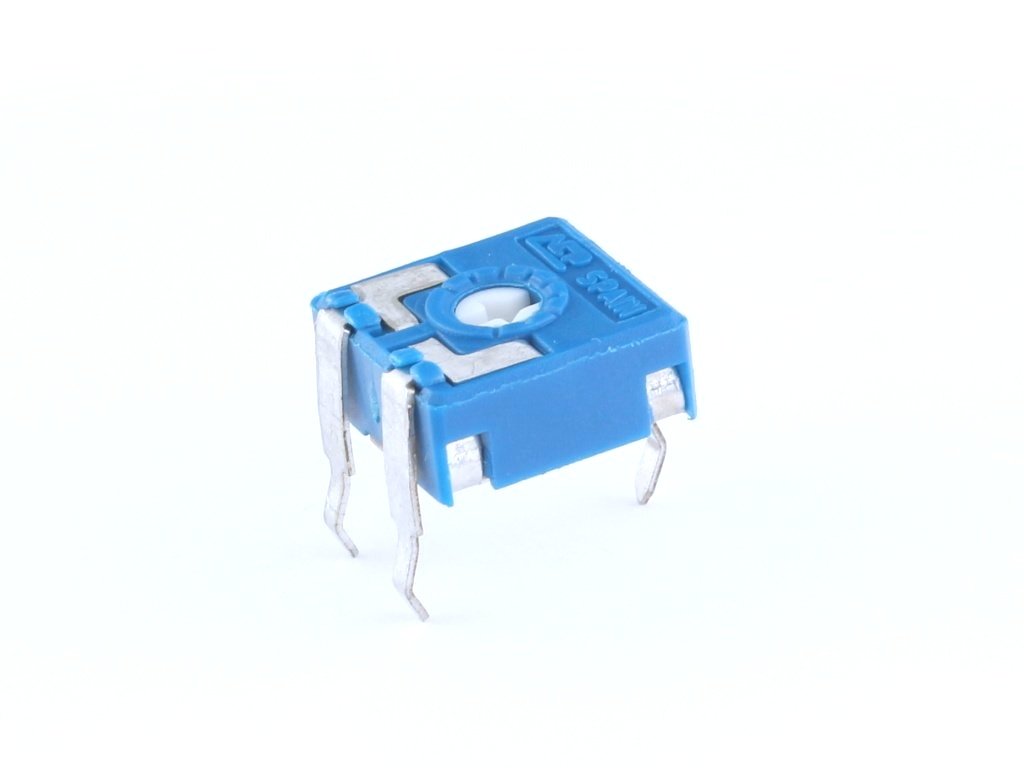

Trimr 10kΩ 0,15W



Trimr je proměnlivý rezistor. Využijete ho hlavně při nastavování různých napětí například pro nastavení kontrastu LCD displeje.

Dostupnost Skladem (> 10 ks)
Můžeme doručit do
7.12.2020
9 Kč
7 Kč bez DPH

Kód produktu HW231
Značka HW Kitchen
Webová stránka značky hwkitchen.cz
Kategorie Rezistory
Záruka 2 roky


Trimr pro nastavení napětí

Trimr je elektronická součástka, kterou můžeme jednoduše nastavit napětí v Arduino projektu. Takové napětí může sloužit jako referenční, se kterým se porovnává naměřený údaj třeba ze snímače. Trimr tak můžeme využít například pro nastavení požadované teploty, při které má sepnout topení. Podobně lze realizovat také jednoduchý snímač úhlu natočení. Trimr slouží v podstatě pro převod úhlu otočení na hodnotu odporu.

Typické zapojení trimru je jako napěťový dělič a krajní svorky jsou připojeny na + a - napájecího zdroje. Z prostřední svorky můžeme odebírat výstupní napětí. Toto napětí můžeme připojit na analogový vstup Arduino desky.

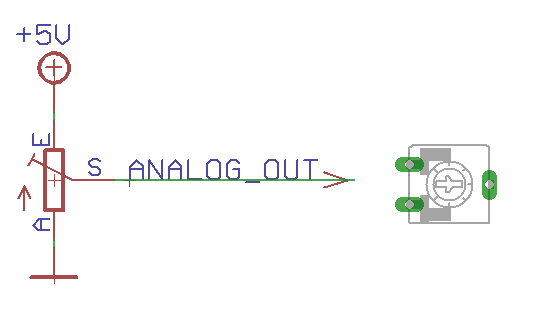

Trimr 10kΩ 0,15W - schématický symbol, pouzdro

Tuto elektronickou součástku můžeme také někdy vidět pod označením potenciometr. Označení potenciometr je však typické pro případy, kdy má součástka hmatník a nastavení je možné bez šroubováku.

Je jasné, že s použitím trimru nebo potenciometru nemůžeme realizovat přímo napájecí zdroj, protože přes součástku není možné přenést velký výkon. Dovolený ztrátový výkon trimru je pouze 150 mW a tak maximální teoretické napětí, na které ho můžeme připojit, je cca 38 V. V praxi by to ale mělo být mnohem méně, protože je nutné uvažovat také proud, který přes trimr prochází do dalšího obvodu. Pokud je napětí 5 nebo 12 V, tak je to bez problému.

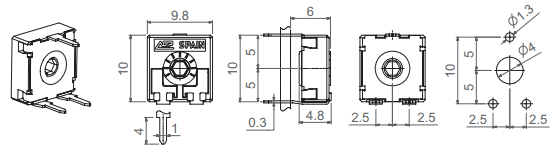

Trimr 10kΩ 0,15W rozměry

Tento trimr je vhodný pro montáž THT a tak dobře pasuje do kontaktního pole. Použití s kontaktním polem je snadnější, když součástce zcela "narovnáme" plochými kleštěmi nožičky.

Odkazy pro trimr (potenciometr)

Podobné produkty


  • Me potenciometr - elektronický modul Kód: MAK114
    Me potenciometr
    Skladem (> 10)

    Rotační potenciometr 10 kΩ s hmatníkem, který je možno otáčet až o 270°.


    109 Kč

    Značka: Makeblock Záruka: 2 roky
  • Potenciometr 10kΩ 0,5W lineární Kód: HW240
    Potenciometr 10kΩ 0,5W lineární
    Skladem (> 10)

    Potenciometr je proměnlivý rezistor, který využijete pro různá nastavování v projektu, například pro


    11 Kč

    Značka: HW Kitchen Záruka: 2 roky
  • Rezistor 10kΩ 0,5W Kód: HW236
    Rezistor 10kΩ 0,5W
    Skladem (> 10)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 10 kΩ se hodí hlavně jako tak zvaný Pull-Up rezistor


    1 Kč

    Značka: HW Kitchen Záruka: 2 roky
  •
  • Rezistor 220Ω 0,5W Kód: HW238
    Rezistor 220Ω 0,5W
    Skladem (> 10)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 220 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HW Kitchen Záruka: 2 roky
  • Rezistor 100Ω 0,5W Kód: HW234
    Rezistor 100Ω 0,5W
    Skladem (> 10)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 100 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HW Kitchen Záruka: 2 roky
  • Rezistor 330Ω 0,5W Kód: HW235
    Rezistor 330Ω 0,5W
    Skladem (> 10)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 330 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HW Kitchen Záruka: 2 roky
Hmotnost 0.001 kg
Výkon 150 mW
Materiál dráhy uhlík
Montáž THT
Tolerance ± 20 %
Elektrický úhel otáčení 220 ± 20 °
Max. pracovní napětí 200 V
Průběh lineární
Možnost nastavení otvor pro plochý šroubovák 2 mm
Pracovní teplota -25 ÷ 70 °C
Rozteč vývodů 5 x 10 mm
Rozměry 10 x 10 x 5 mm
