Popis
Rozhýbej svůj projekt za pár minut

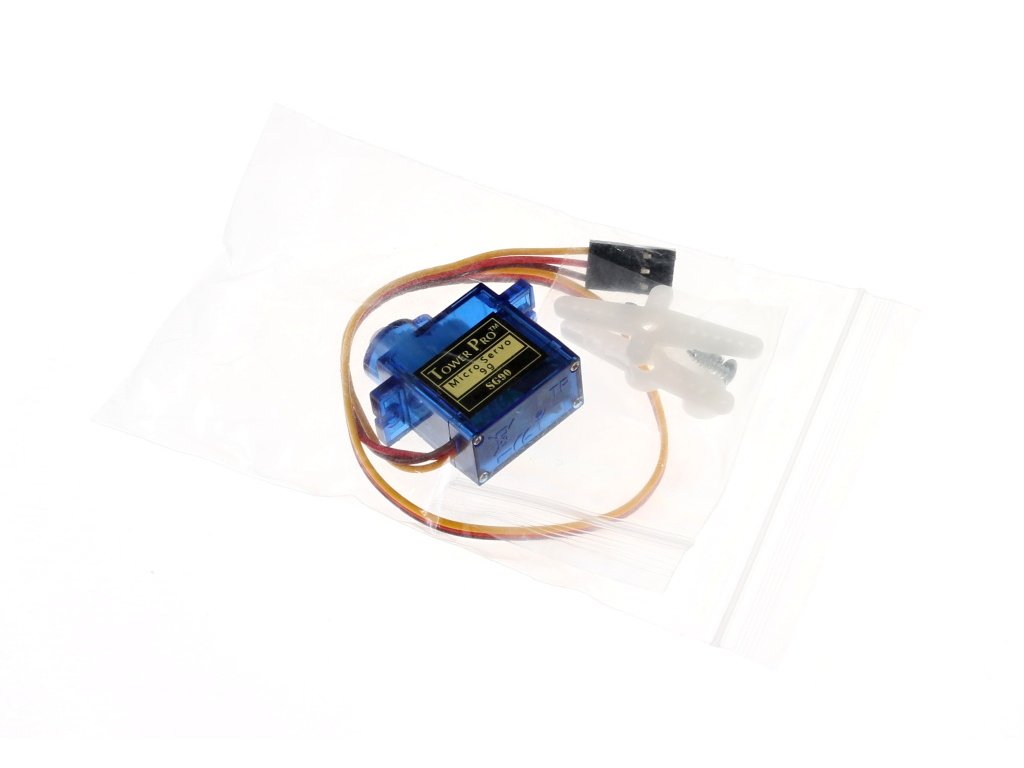

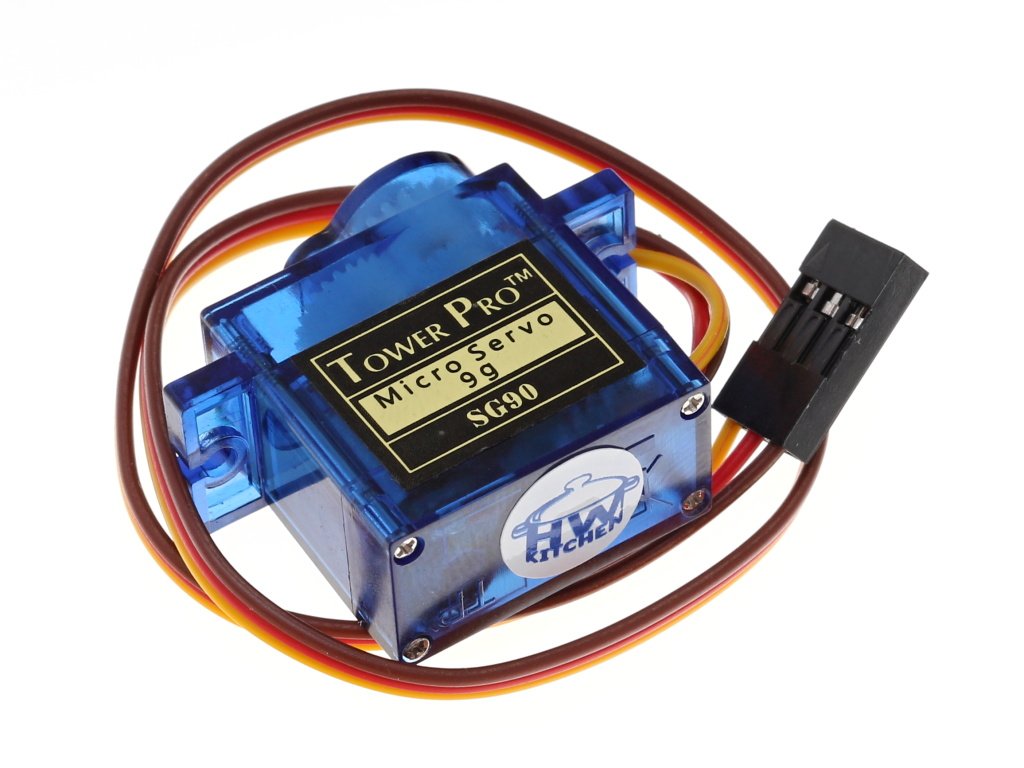

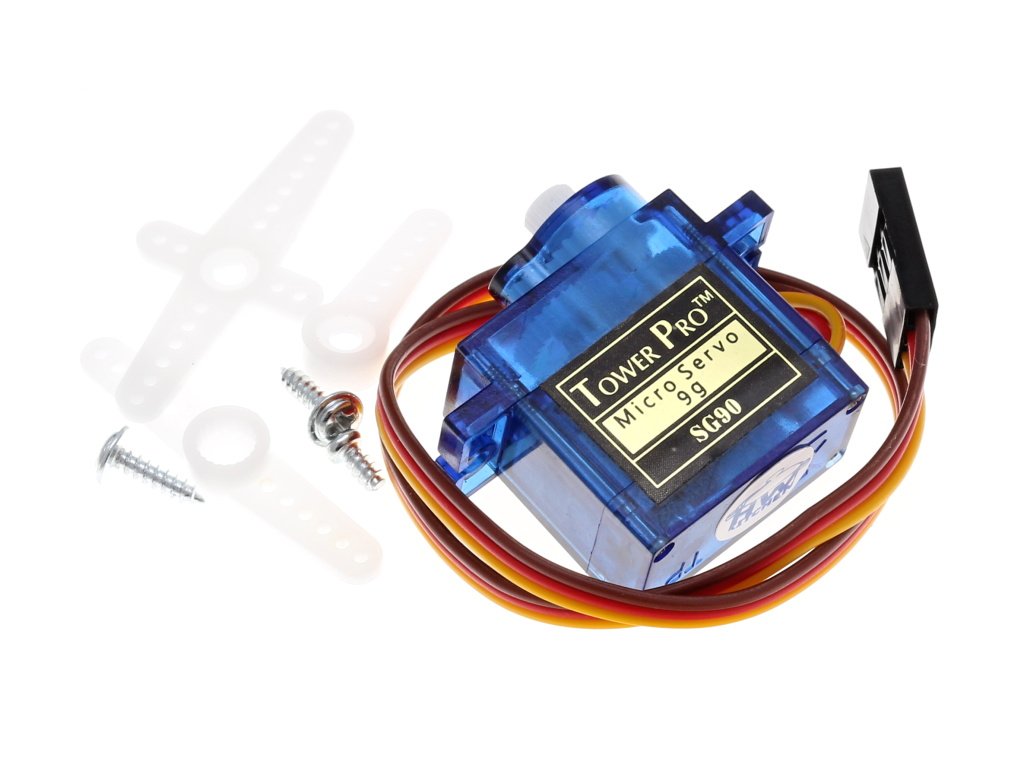

Servo motor SG90 s nylonovými převody má všestranné využití hlavně v malých, nenáročných projektech a všude tam, kde je potřeba kompaktní velikost a menší síla. Servo se může otáčet o 180° a funguje jako standardní servo. Samotné servo SG90 váží pouhých 9 g, ale dokáže i při takové váze a velikosti překvapivě silné. V balení je 9g servo motor, nástavec na osu serva, páky a šroubky.
S 9g mikro servem SG90 (180°) snadno rozpohybujete modely, roboty i jednoduché mechanismy v kroužku, škole nebo doma. Stačí připojit k Arduino, micro:bitu či jiné vývojové desce a pomocí PWM signálu přesně nastavíte požadovanou polohu. Díky kompaktním rozměrům a nízké hmotnosti se servo vejde i do malý
Klíčové Vlastnosti serva SG90
- Mikro servo 9 g – lehké a vhodné i pro malé roboty a modely
- Rozsah otáčení cca 180° – ideální pro ovládání páček, ramen a klapek
- Ovládání přes PWM signál – jednoduché připojení k Arduino, micro:bitu a dalším deskám
- Napájení běžným napětím 4,8–6 V – kompatibilní s většinou výukových zdrojů a kitů
- Plastové převody – nízká hmotnost, vhodné pro výukové a nenáročné aplikace
- Součástí jsou různé unašeče (páky) – snadné mechanické připojení k vaší konstrukci
- Vhodné pro školní projekty, kroužky robotiky i domácí bastlení
Jak funguje servo? Otoč přesně, kam potřebuješ
Mikro servo SG90 je rotační aktuátor, který převádí elektrický signál na přesný úhlový pohyb hřídele. Uvnitř serva je stejnosměrný motorek, převody a řídicí elektronika s potenciometrem pro snímání aktuální polohy.
Řídicí princip serva
- Vývojová deska (např. Arduino nebo micro:bit) posílá na ovládací pin serva PWM signál – pravidelné pulzy s periodou přibližně 20 ms.
- Délka pulzu (např. 1 ms, 1,5 ms, 2 ms) určuje, na jaký úhel se má servo natočit.
- Elektronika v servu porovnává požadovanou polohu (dle šířky pulzu) se skutečnou polohou (měřenou potenciometrem).
- Pokud se poloha liší, motorek se roztočí správným směrem a přes převody otočí hřídelí, dokud se hodnoty neshodnou.
Díky tomuto uzavřenému regulačnímu obvodu servo samo drží nastavenou polohu, aniž by bylo nutné ji trvale měřit zvenku. To je ideální pro robotická ramena, řízení modelů i jednoduché výukové mechanismy, kde potřebujete opakovaně nastavit stejný úhel.
Zapojení serva
- Hnědý vodič - připojte na GND (0 V), typicky GND na Arduino desce
- Červený vodič - připojte na napájecí napětí serva, typicky + 5 V DC na Arduino desce
- Žlutý vodič - slouží pro ovládání serva, připojte na PWM výstup Arduino desky
Odkazy pro 9g mikro servo
Související produkty
-
Kód: HW395
-
Kód: HW396
-
Kód: AD103
-
Kód: EF32
-
Kód: AD849
-
Kód: HW551
-
Kód: AD828
-
Kód: AD844
Podobné produkty
-
Kód: MAK210
-
Kód: HW404
-
Kód: EF132
-
Kód: EF84
-
Kód: EF86
-
Kód: MAK213
-
Kód: HW374
-
Kód: MAK277
| Hmotnost | 0.012 kg |
| Pracovní napětí | 3,5–6 V |
| Maximální úhel otočení | 180 ° (-90° až 90°) |
| Rychlost pohybu bez zatížení | 0,12 sec / 60° při 4,8 V |
| Točivý moment | 1,2 kgf.cm (4,8 V); 1,6 kgf.cm (6,0 V) |
| Teplotní rozsah | 0–55 °C |
| Délka kabelu | 250 mm |
| Váha motoru | 9 g |
| Rozměry | 23 x 12,2 x 29 mm |
