Popis
Deska Robit V2.0 se již nevyrábí. Hlavní funkce desky Robit zajistí také deska Motor:bit.

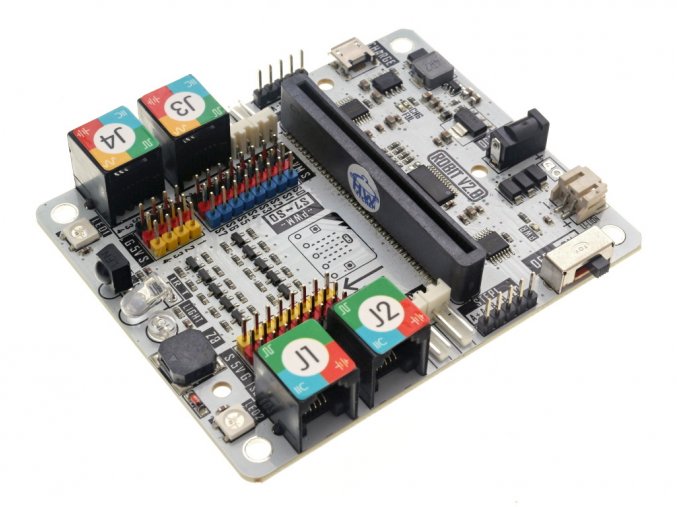

Základní deska pro VAŠEHO ROBOTA
Deska Robit má vše, co bude váš chytrý robot nebo auto do začátku potřebovat. Dokáže si poradit s řízením motorů, vyhodnocováním snímače překážek nebo čáry, troubením, blikáním, nabíjením baterie, komunikací s bezdrátovým ovladačem a dalšími funkcemi, a to vše s lehkostí použití platformy micro:bit. Robit je navíc kompatibilní s robotem mBot a tak pomocí této desky uřídíte většinu věcí, které dokáže také mBot. Nejspíš si s Robitem nevystačíte jen do začátku, ale použijete tuto microbit desku i se složitějšími roboty!

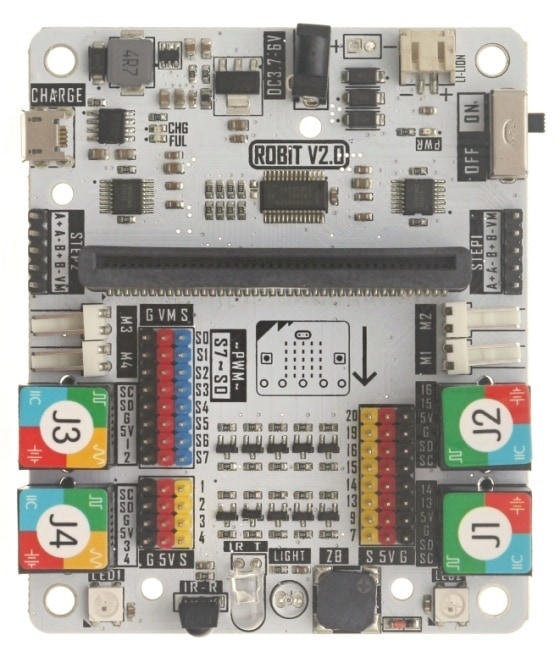

Kromě 4 jednoduše použitelných konektorů RJ25, jak jsme zvyklí z platformy Makeblock, nabízí deska Robit dokonce 4 konektory pro DC motory (2 navíc oproti mBot) a najdete na ní i 2 konektory pro krokové motorky! Dále jsou zde konektory s 8 PWM signály pro připojení serv. Pro připojení modulů a snímačů je k dispozici 8 GVS konektorů a nechybí ani 4 analogové vstupy. Na desce je umístěn také buzzer, RGB LEDky, snímač osvětlení, IR přijímač / vysílač, konektor pro Lipol akumulátor, hlavní vypínač a samozřejmě konektor pro desku microbit. Ta se do Robit vkládá kolmo a LED matrix pak může fungovat jako "oči" robota.
Klíčové VLASTNOSTI desky robit
- Kompatibilní s platformou mBot
- Konektory RJ25 pro připojení rozšiřujících modulů Makeblock
- 4 konektory pro DC motory a 2 pro krokové motory
- Možnost ovládání až 14 pohyblivých prvků najednou! (8 x servo, 4 x DC motor, 2 x krokový motor)
- Podpora připojení OCTOPUS nebo jiných rozšiřujících modulů
- Podpora I2C / SPI komunikačního rozhraní
- 8 PWM výstupů, 8 digitálních vstupů/výstupů a 4 analogové vstupy
- Buzzer, RGB LEDky, snímač osvětlení, IR přijímač / vysílač, konektor pro Li-Pol akumulátor, nabíječka LiPol na desce
- Jednoduché programování vhodné jak pro pokročilé i začátečníky!

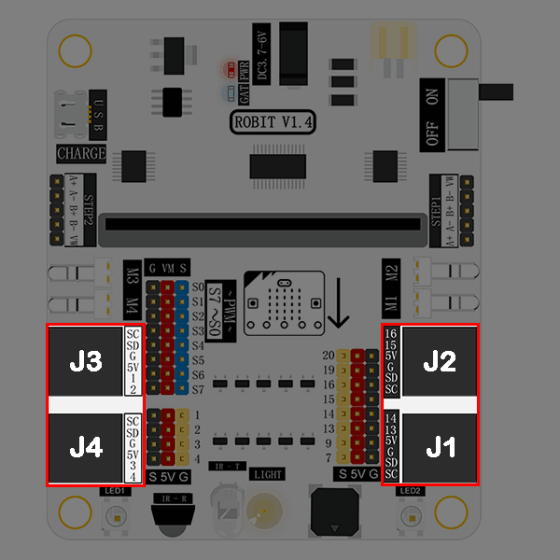

Konektory RJ25 (cvak a je to)
Na desce Robit jsou 4 konektory RJ25 (stejně, jako na desce mCore od Makeblock). V každém konektoru je 6 kontaktů - 2 x napájecí piny, 2 x IO piny a dva piny pro I2C sběrnici. Konektory J3 a J4 pracují také s analogovými signály.
Jednoduché Rozhraní GVS
Kromě RJ25 konektorů jsou na desce Robit vyvedené všechny signály desky Micro:bit do rozhraní GVS („Ground-Voltage-Signal“). Všechny porty jsou uzpůsobeny pro připojení 5V periferií a to včetně analogových signálů.
Konektory pro 8 serv
Na desku připojíte až 8 servo motorů, což otevírá nové možnosti použití pro vytváření komplexnějších pohybů. PWM výstupy jsou realizovány 12bitovým I2C expandérem PCA9685.
DC motor pro každé kolo?
Deskou Robit můžete ovládat až 4 DC motorky najednou! Funkce je realizována také pomocí expandéru PCA9685.
2 krokové motory pro přesné pohyby
Rozhraní pro krokové motory využijete, pokud potřebujete kontrolovat pohyb motorů mnohem přesněji, než je to možné u DC motorů. Robit podporuje připojení až dvou krokových motorků najednou! Rozhraní je vhodné pro 4vodičové krokové motory 28BYJ-48. Pro řízení je použitý driver DRV8833 se špičkovým proudem až 2 A (RMS 500 mA).

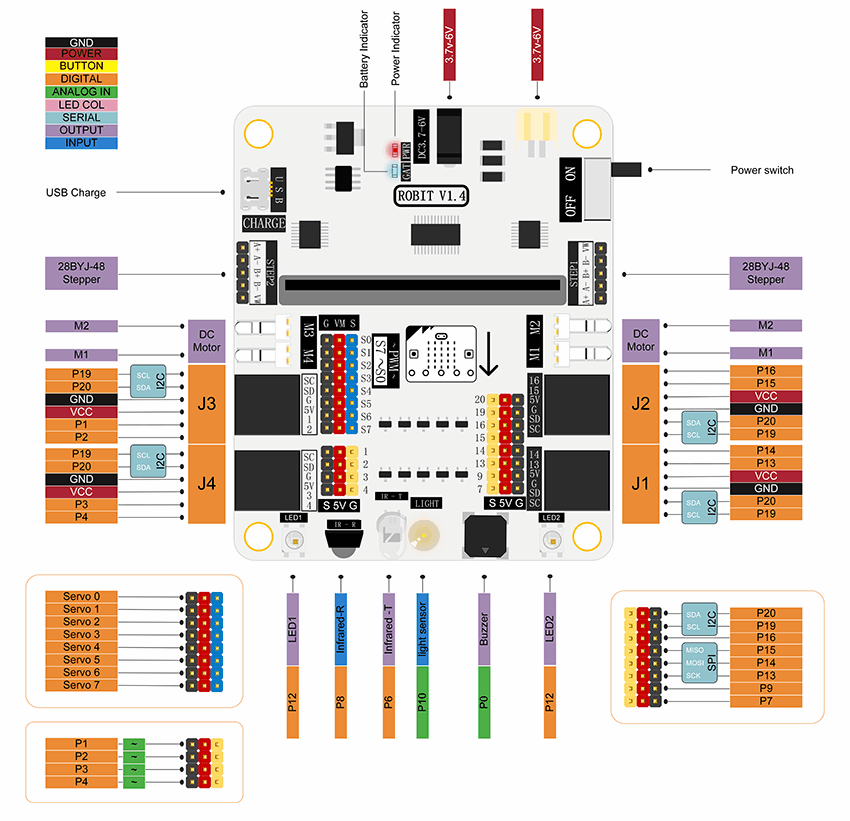

Další periferie na desce Robit
- Bzučák (port P0)
- Snímač osvětlení (port 10)
- Infračervený vysílač (port P6)
- Infračervený přijímač (port P8)
- 2x RGB LED (port 12)
- Napájecí konektor pro DC napájení 3,7 ÷ 6 V (pro připojení externího napájení - typicky čtyři AA baterie)
- Konektor pro LiPol akumulátor s napětím 3,7 ÷ 4,2 V
- LED indikátor napájecího napětí (PWR)
- LED indikátor stavu nabíjení (BAT) – indikuje úroveň napětí na LiPol akumulátoru. Pokud je baterie plně nabitá, zabliká LED 4 x po sobě a pokud je baterie vybitá, zabliká pouze 1 x. Při odpojené baterii bliká 4 x (úroveň napětí je maximální)
- USB konektor pro nabíjení LiPol akumulátoru (maximální napájecí proud je 500 mA)
Poznámka: Deska microbit není součástí balení.
Zapojení desky Robit s robotem mBot
- Desku Robit upevněte šrouby na šasi robota mBot
- Levý motor zapojte do M1 a pravý do portu M2
- Zasuňte desku microbit a připojte zdroj napájení
- Robot mBot pak vypadá jako na následujícím obrázku
Programování Robit

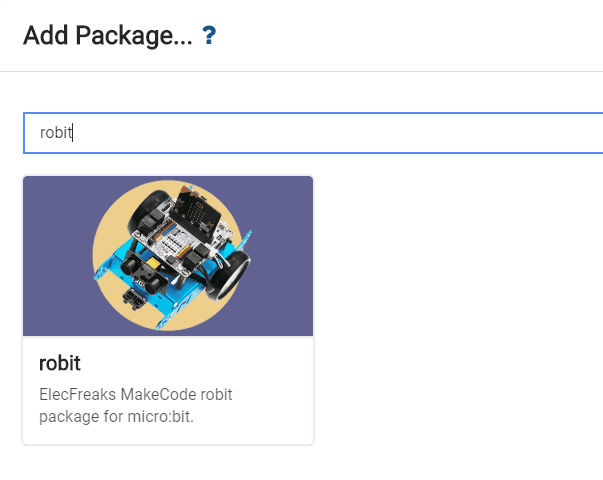

- V prostředí Makecode založte nový projekt a přidejte rozšíření pro Robit. V okně hledání zadejte "robit"...
- Vytvořte si program, se kterým se bude vaše chytré auto pohybovat střídavě dopředu a dozadu. Každý pohyb trvá vždy 3 sekundy. Dále můžete program upravovat a doplňovat podle vlastních požadavků. Podívejte se také na další příklady použití a programování dole v odkaze.
- Program si můžete prohlédnout nebo stáhnout v následujícím okně. Tlačítko EDIT vás přepne do editace.

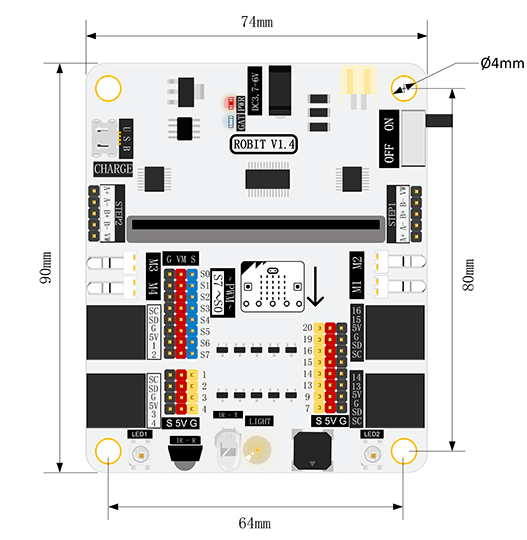

Rozměry Micro:bit Robit
ODKAZY pro desku Robit
Související produkty
-
Kód: HW374
-
Kód: MAK288
-
Kód: MAK208
-
Kód: MAK229
-
Kód: EF82
-
Kód: EF84
Podobné produkty
-
Kód: MAK225
-
Kód: EF149
-
Kód: EF109
-
Kód: EF116
-
Kód: EF506
| Hmotnost | 0.05 kg |
| Napájecí napětí, DC Power | 3,7 ÷ 6 V |
| Napájecí napětí, Lithiová baterie | 3,7 ÷ 4,2 V |
| Nabíjecí proud (?) | 500 mA |
| Analogové vstupy | 4 |
| Digitální vstupy / výstupy | 8 |
| Servo driver | 8 |
| DC motor driver | 4 |
| Driver pro krokový motor (?) | 2 |
| Datová sběrnice | I2C, SPI |
| Zabudované periferie | Buzzer, Snímač osvětlení, IR přijímač / vysílač, motor driver, RGB LEDky |
| Rozměry (?) | 90 x 74 mm |
