Popis
Barevný displej pro vaše micro:bit projekty

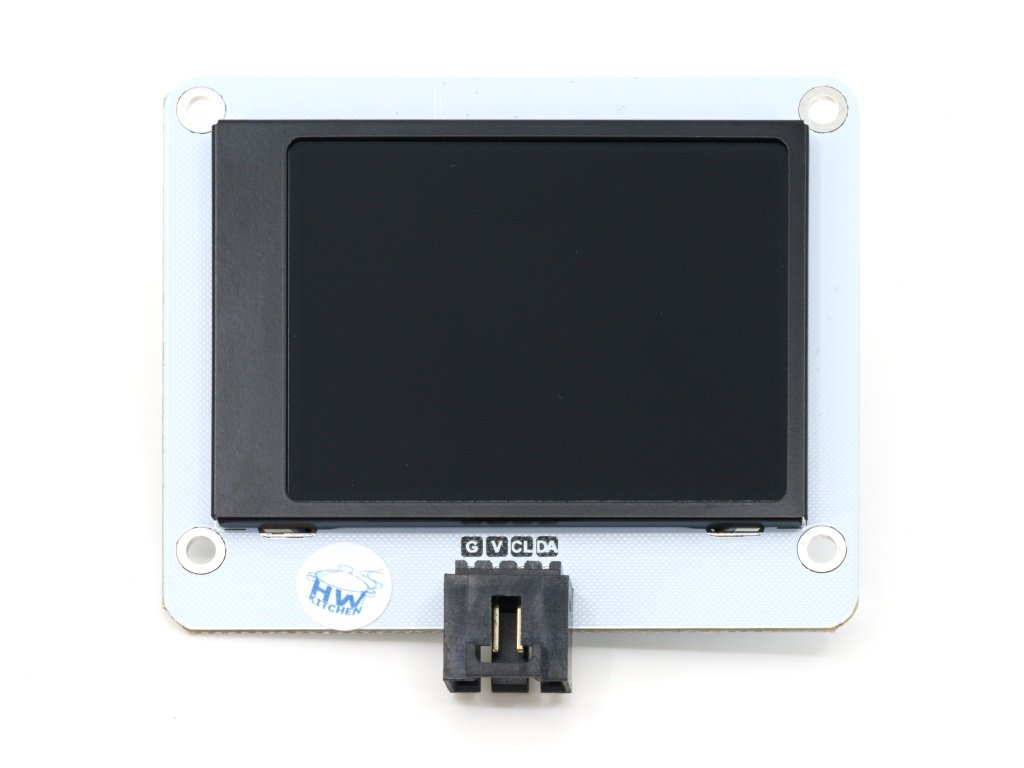

Octopus barevný TFT displej modul 2,4" 320 × 240 pro micro:bit přináší možnost zobrazovat text, čísla, obrázky i jednoduchou grafiku přímo z vašich programů. Díky rozhraní Octopus je připojení k micro:bitu rychlé a bez složité kabeláže – stačí jen propojit a začít programovat.
Displej je ideální pro vzdělávací projekty, kde se žáci naučí práci s 2D grafikou a zobrazovat data ze senzorů. Octopus barevný TFT displej je vhodný také pro hobby aplikace, kde chcete doplnit svůj projekt o atraktivní grafické rozhraní. Snadno na něm zobrazíte například aktuální teplotu, vlhkost, herní skóre, jednoduché ikony či animace.
Kompaktní velikost 2,4" umožňuje integraci i do menších konstrukcí a modulů, ať už stavíte chytrou meteostanici, měřicí přístroj, nebo interaktivní hru.
Vlastnosti displeje
- Barevný TFT displej 2,4" pro zobrazení textu, obrázků a jednoduché grafiky
- Snadné připojení přes rozhraní Octopus bez složité kabeláže
- Kompatibilní s micro:bit - ideální pro výukové i hobby projekty
- Možnost zobrazovat data ze senzorů v reálném čase
- Kompaktní rozměry vhodné i pro malé konstrukce
- Podpora výuky programování - vhodné pro školy, kroužky a domácí experimenty

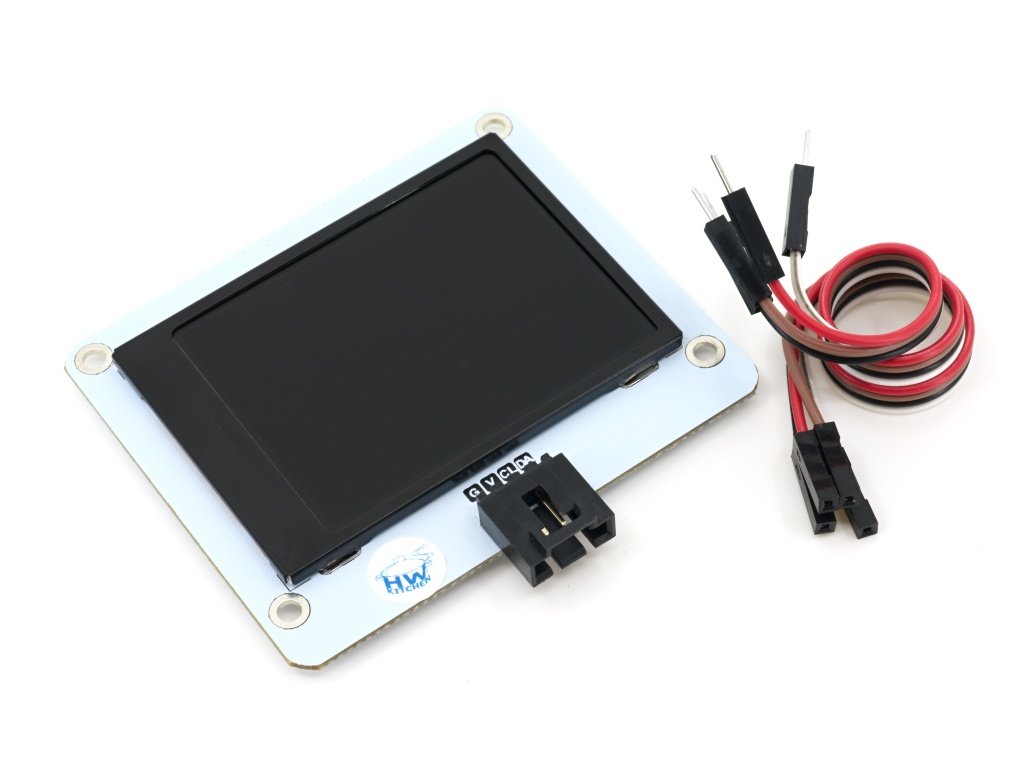

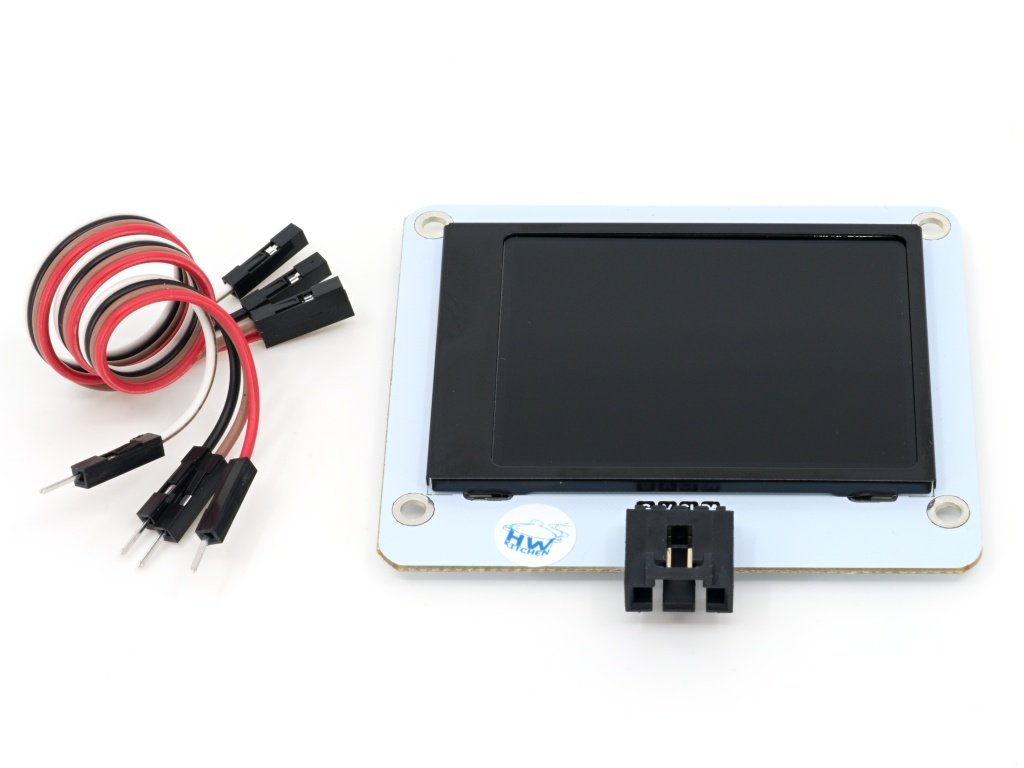

- Propojovací kablík je součástí balení
Princip činnosti barevného TFT displej modulu
TFT displej (Thin Film Transistor) je typ LCD displeje, kde každý pixel obsahuje vlastní tenkovrstvý tranzistor pro rychlé a přesné ovládání barev. Světlo z podsvícení prochází přes tekuté krystaly, které mění svou orientaci podle napětí z řídicí elektroniky.
Díky tomu lze na displeji vykreslovat text, obrázky nebo jednoduchou grafiku. Ovládání probíhá prostřednictvím řídicích příkazů posílaných z micro:bitu přes rozhraní Octopus, které přenáší data o barvě a pozici pixelů. Tento princip umožňuje rychlou obnovu obrazu, zobrazení více barev a čitelný obraz i na malém formátu 2,4".
barevný TFT displej oživí vaše microbit projekty
Octopus barevný TFT displej modul 2,4" 320 × 240 pro micro:bit je vysoce výkonný barevný displej speciálně navržený pro vzdělávací aplikace. Nabízí výjimečné podání barev a kvalitní zobrazení s vysokým rozlišením, takže vaše projekty získají živý vizuální projev.
Součástí jsou i vestavěné šablony grafů – čárové, koláčové i sloupcové – díky nimž můžete svá data prezentovat přehledně a profesionálně přímo na displeji. Tím se tento modul stává ideálním nástrojem pro projekty, kde chcete propojit sběr dat s jejich atraktivním zobrazením.

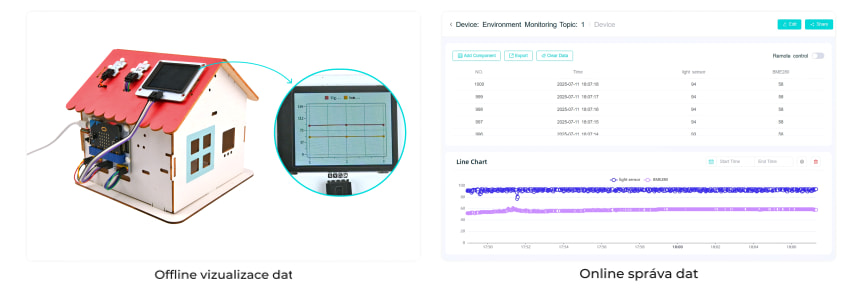

Datové okno do třídy – vizualizace experimentů offline
Pomocí MakeCode bloků můžete snadno nastavit výstup TFT displeje tak, aby data z vašich projektů byla zobrazena přehledně a působivě. Po nahrání programu do micro:bitu dokáže displej pracovat zcela offline – samostatně zobrazuje aktuální data ze senzorů v podobě grafů a diagramů, aniž by potřeboval připojení k internetu.
Pokud je potřeba, lze jej propojit s platformou Smart IoT Space, čímž získáte rozšířené možnosti připojení a chytré řízení dat v online režimu. Díky tomu je modul ideální pro školní projekty, kde je třeba kombinovat praktické měření s okamžitou vizualizací výsledků.
Pokročilá vizualizace dat - chytré zobrazení naměřených hodnot

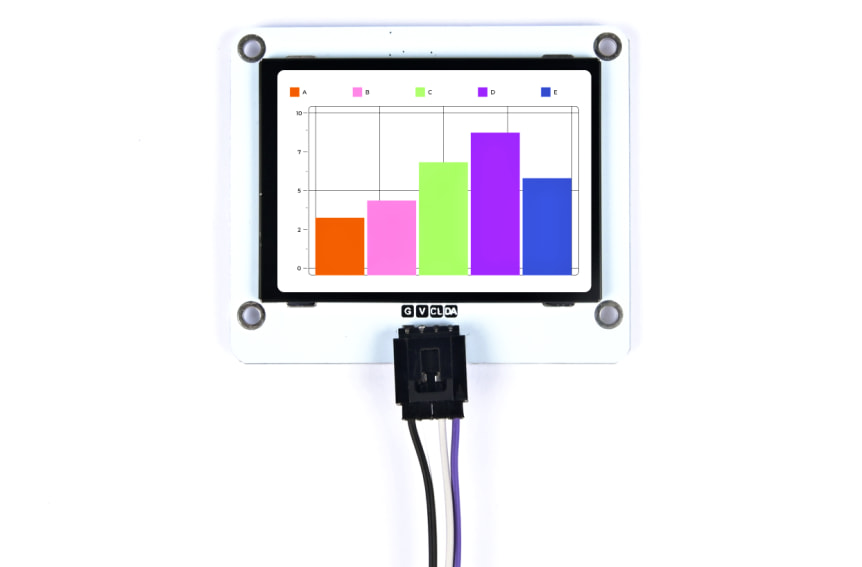

Živý barevný displej pro přehlednou vizualizaci dat
Displej nabízí syté barvy ve vysokém rozlišení, díky nimž každý datový bod jasně vynikne. Živé zobrazení umožňuje snadno odlišit jednotlivé datové sady a zvyšuje čitelnost výsledků už na první pohled.

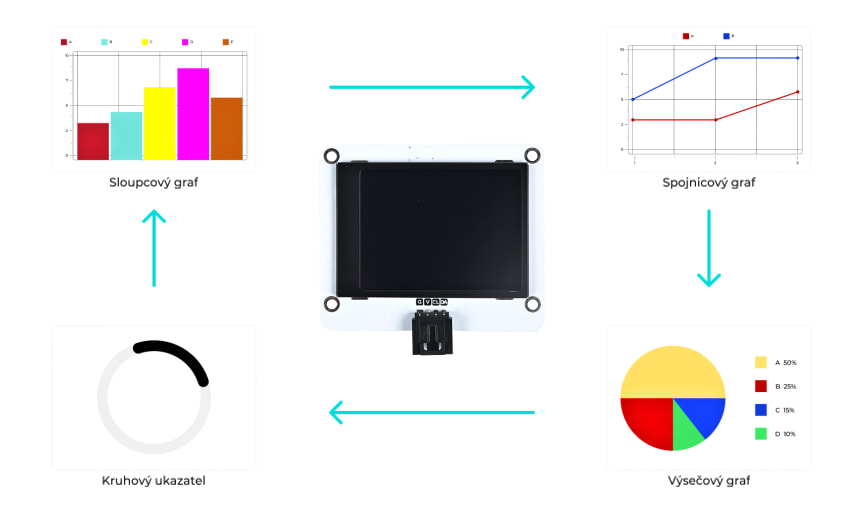

Vestavěné šablony grafů pro rychlý přehled
Zjednodušte vizualizaci dat pomocí vestavěných šablon grafů, mezi které patří sloupcové, čárové a koláčové grafy. Tyto intuitivní nástroje vám umožní prezentovat složitá data přehledně a profesionálně, což usnadňuje pochopení a zvyšuje zapojení diváků.

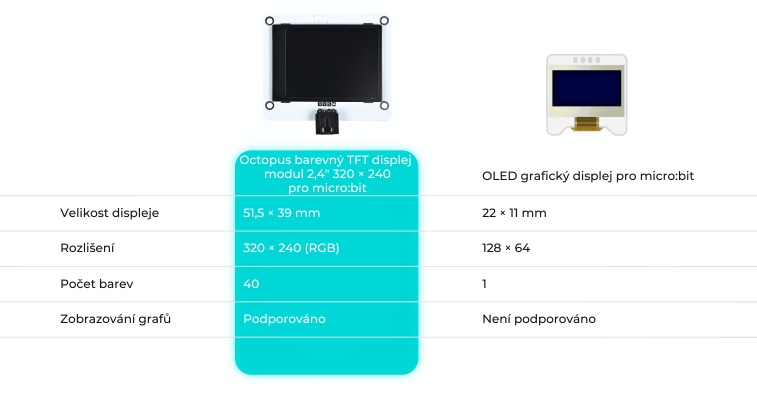

Srovnání barevného TFT displeje s OLED grafickým displejem

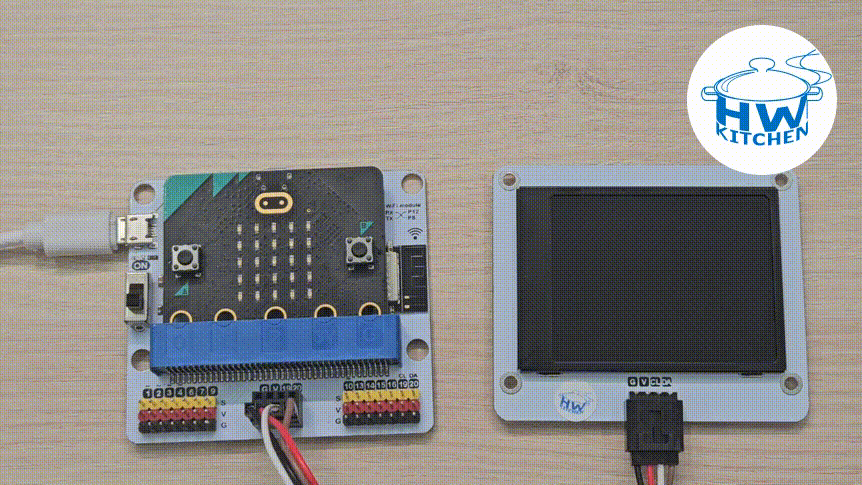

Příklad použití barevného TFT displej modulu
Pro ukázku funkce displeje jsme připravili jednoduchý program v prostředí MakeCode, který ožije po připojení micro:bit s modulem IoT:bit. Po spuštění se zobrazí úvodní obrazovka s animovaným ukazatelem načítání a textem. Pomocí tlačítek lze pak zobrazit různé typy grafů – tlačítko A vykreslí spojnicový graf s náhodně generovanými daty, tlačítko B obdobně sloupcový graf a kombinace tlačítek A+B výsečový graf. Dotyk loga slouží k demonstraci kreslení základních tvarů (čára, kruh, obdélník) na přesně zadaných souřadnicích. Program tak ukazuje, jak snadno lze vizualizovat data na barevném TFT displeji.
Makecode program pro Octopus TFT modul

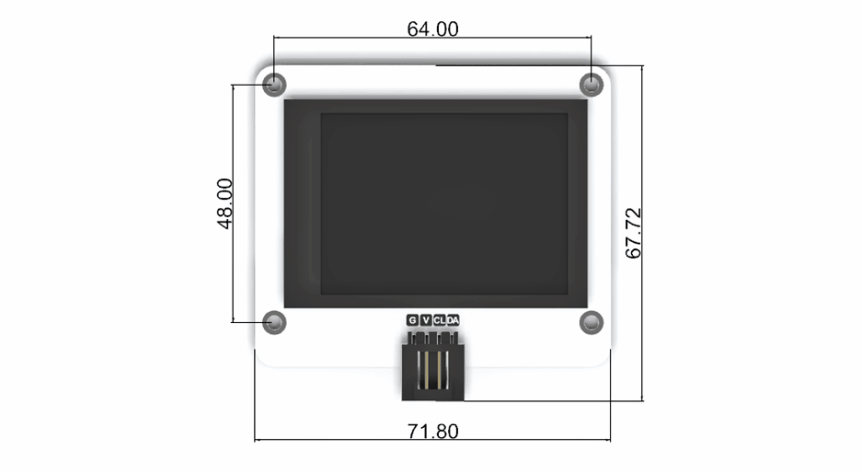

Rozměry Octopus displej modulu
Octopus barevný TFT displej modul - odkazy
Související produkty
-
Kód: EF53
-
Kód: SE25
-
Kód: HW414
Podobné produkty
-
Kód: HW398
-
Kód: HW421
-
Kód: EF447
-
Kód: EF472
-
Kód: EF538
-
Kód: AD145
-
Kód: EF105
| Hmotnost | 0.027 kg |
| Pracovní napětí | 3,3 V |
| Rozlišení displeje (?) | 320 × 240 |
| Velikost displeje | 51,5 × 39 mm |
| Typ obrazovky | TFT LCD |
| Barevná hloubka | 16 bitů (65536 barev) |
| Displej driver | ST7735S |
| Datová sběrnice | SPI |
| Rozměry (?) | 61 × 51,5 mm |
| Počet barev | 40 |
| Zobrazení grafů | podporováno |
