Popis
Klepni, zatřes a projekt reaguje
Octopus čidlo vibrací přidá vašim projektům s micro:bit nebo Arduinem jednoduchou detekci otřesů a vibrací. Stačí klepnutí na krabičku, náraz nebo zatřesení a senzor vyšle do programu jasný digitální signál (0/1), se kterým se dobře pracuje i začátečníkům.
Díky 3pinovému GVS konektoru je zapojení rychlé a přehledné, takže je ve výuce více prostoru na samotnou logiku programu. Senzor se hodí všude tam, kde chcete rozpoznat manipulaci, ťuknutí nebo vibrace – například pro alarm, chytrou schránku, počítání otřesů, herní ovladač, nebo jako spouštěč události v interaktivních modelech. Napájení 3–5 V navíc dobře sedí do běžných školních i domácích sestav.
vlastnosti čidla vibrací
- Detekce otřesů a vibrací – reaguje na klepnutí, náraz nebo zatřesení.
- Jednoduché vyhodnocení díky digitálnímu výstupu (0/1) – ideální i pro začátečníky.
- Rychlé zapojení přes 3pinový GVS konektor – přehledné, vhodné do výuky.
- Napájení 3–5 V – snadné použití s micro:bit i Arduino (dle použité desky/rozhraní).
- Vhodné pro projekty typu alarm, detekce manipulace.
- Skvělé jako spouštěč události v interaktivních modelech (hra, reakční test, počítání otřesů).
- Malý modul, který se dobře integruje do konstrukce nebo krabičky.
Jak to funguje: otřes rozpojí obvod

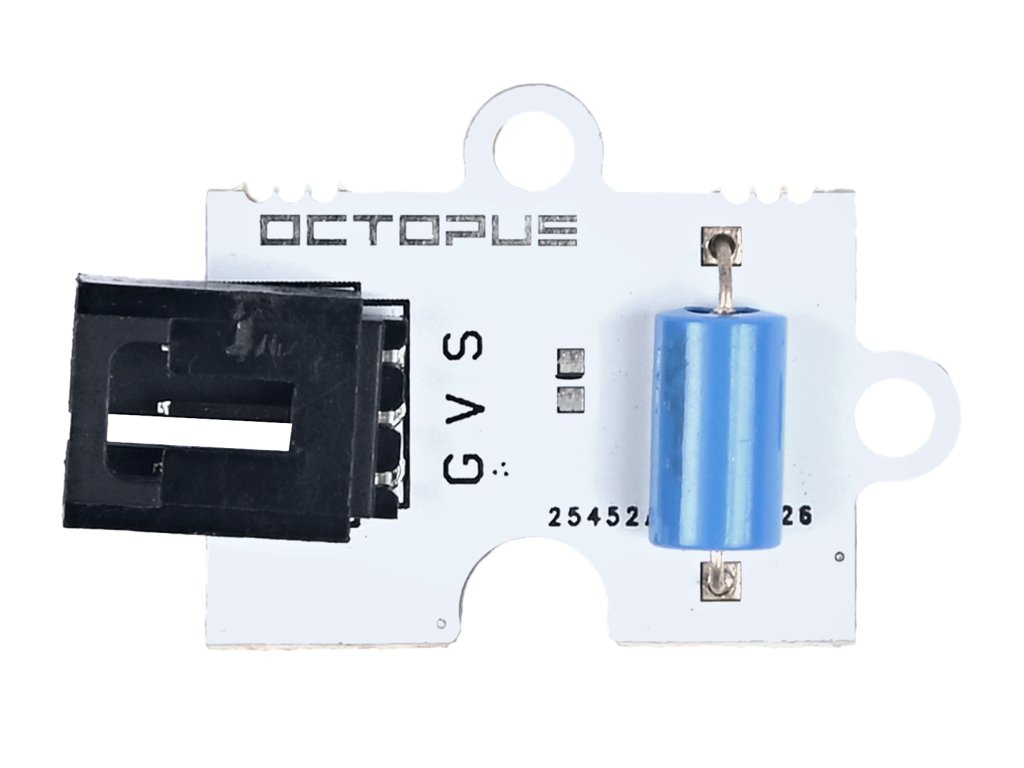

Octopus čidlo vibrací funguje jako jednoduchý otřesový spínač. Uvnitř je mechanický prvek, který se při vibraci nebo nárazu krátce pohne a tím způsobí změnu stavu na výstupu. V praxi to znamená, že při klepnutí nebo zatřesení se na výstupu objeví digitální impuls.
V programu pak jen vyhodnocujete stav, na jehož základě se spouští akce – například alarm, rozsvícení LED, zvuk, záznam události nebo reakce ve hře.
Díky digitálnímu výstupu není potřeba nic složitě měřit ani kalibrovat – senzor se hodí všude tam, kde chcete spolehlivě rozpoznat, že s modelem někdo pohnul.

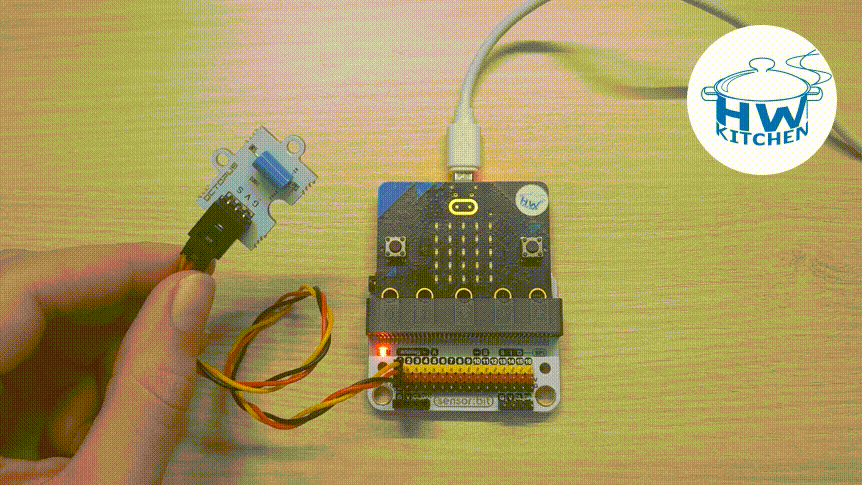

Příklad použítí čidla vibrací
Octopus čidlo vibrací propojte s microbit například pomocí rozšiřující desky Octopus:bit nebo Sensor:bit. Kablík z modulu připojte například na port P1.
Jednotlivé propojovací vodiče mají následující význam:
- G - GND (zem)
- V - VCC (napájení 3 V)
- S - digitální signál
Čidlo vibrací v microbit programu
Program č. 1 - vibrace v grafu
V tomto programu se vibrace převedou na sloupcový graf. Před začátkem programu je potřeba jen nastavit pull-up rezistor, aby to fungovalo správně. Pro samotnou detekci využijeme blok "Při stisknutí...", se kterým bude vyhodnocení rychlejší, než při použití bloku "Opakuj stále".
Program č. 2 - detektor vibrací
Druhý program detekuje zatřesení modulem a zobrazí na půl sekundy symbol srdíčka na displeji microbit.

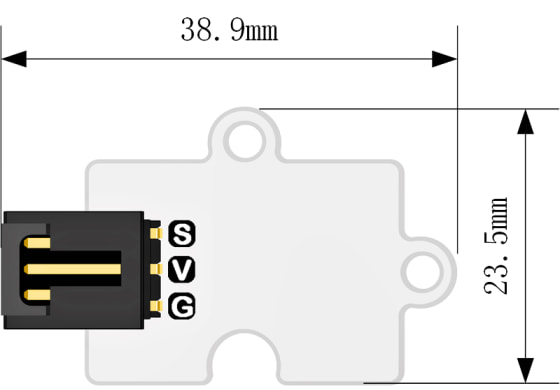

ROZMĚRY ČIDLA vibrací
Poznámka: Připojovací kablík délky 25 cm je součástí balení
Octopus Čidlo vibrací odkazy
Související produkty
-
Kód: EF130
-
Kód: EF134
-
Kód: EF112
Podobné produkty
-
Kód: EF501
-
Kód: HW378
-
Kód: EF114
-
Kód: EF109
-
Kód: EF143
-
Kód: EF497
| Hmotnost | 0.005 kg |
| Napájecí napětí | 3–5 V DC |
| Výstupní signál | digitální |
| Rozměry PCB | 38,9 × 23,5 mm |
