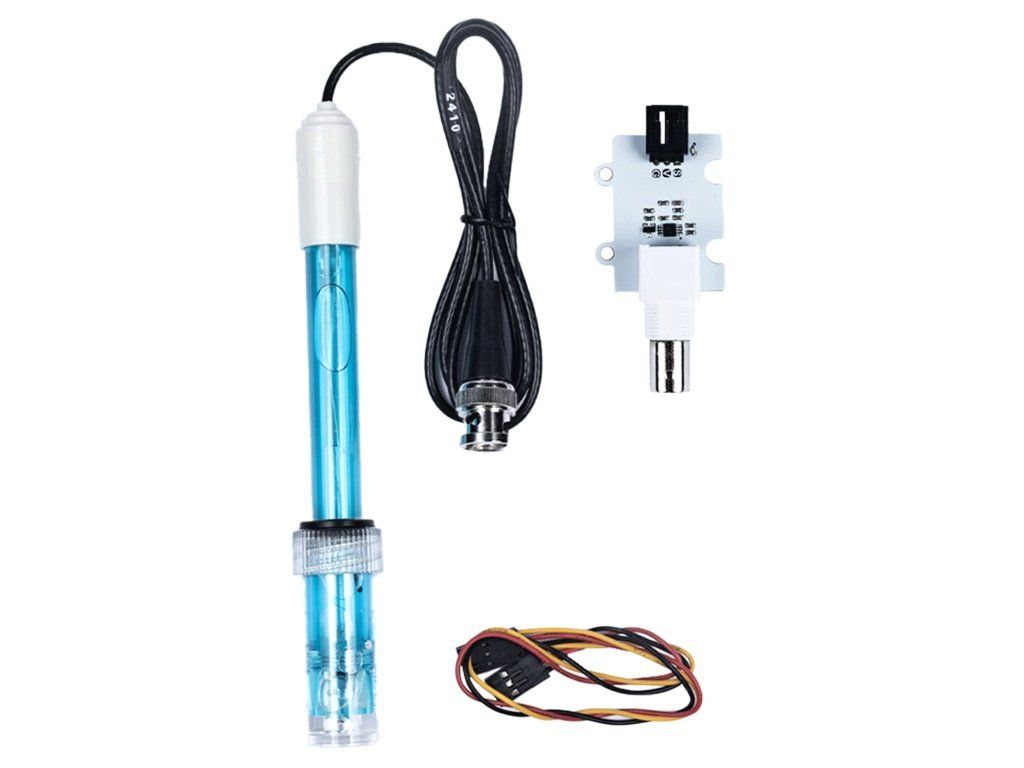

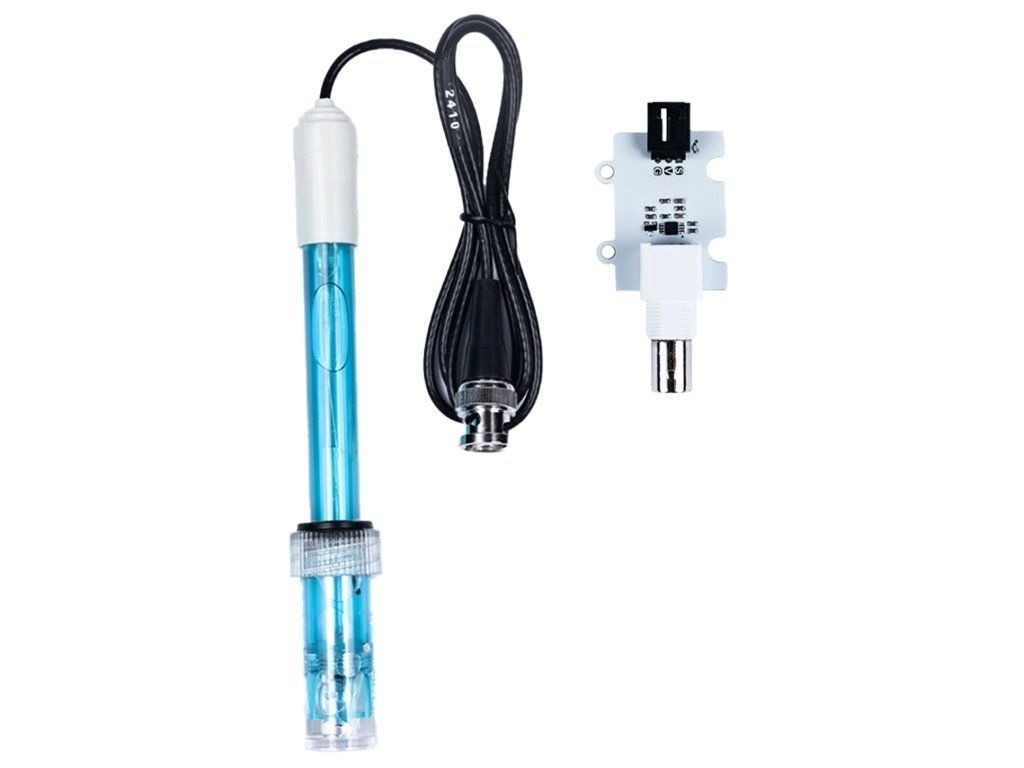

Octopus pH senzor pro micro:bit

Změř si pH v bazéně, vířivce nebo akváriu

Octopus pH senzor pro micro:bit vám pomůže jednoduše měřit kyselost a zásaditost kapalin a převést reálný chemický pokus do světa programování. Naměřené hodnoty můžete zpracovat v prostředí pro micro:bit, porovnávat různé vzorky vody a vytvářet vlastní projekty zaměřené na kvalitu vody.

Senzor využijete například pro orientační měření pH v bazéně, vířivce, akváriu nebo zahradním jezírku. Hodí se také pro hydroponii, aquaponii, kontrolu zalévací vody nebo jednoduché domácí experimenty s vodou z různých zdrojů.

Ve výuce s ním můžete porovnávat pitnou, dešťovou, kohoutkovou, studniční nebo akvarijní vodu a sledovat, jak se pH mění v různých podmínkách. Žáci si tak vyzkouší nejen práci se senzorem, ale také měření, vyhodnocování dat a programování v praxi.

Kde se pH senzor hodí

• Bazén a vířivka – orientační kontrola, zda je voda příliš kyselá nebo zásaditá.
• Akvárium – sledování prostředí pro ryby a vodní rostliny.
• Zahradní jezírko – kontrola vody v jezírku nebo malé nádrži.
• Hydroponie a aquaponie – měření pH živného roztoku pro rostliny.
• Zalévací voda – porovnání kohoutkové, dešťové nebo studniční vody.
• Školní pokusy – praktické měření pH běžných kapalin a porovnávání výsledků.
• Environmentální projekty – sledování pH vody z potoka, sudu na dešťovku nebo jiné nádrže.

Díky analogovému výstupu a jednoduchému připojení můžete senzor využít ve výuce chemie, přírodopisu, STEM projektech i při dlouhodobějším sledování změn pH. Výrobce uvádí rozsah měření 0–14 pH, přesnost ±0,3 pH, konektor BNC a napájení 3–5,5 V.

Pro přesnější výsledky doporučujeme sondu pravidelně kalibrovat pomocí pufrů se známým pH a počítat s tím, že v praktických projektech jde především o orientační měření.

Klíčové vlastnosti pH senzoru

• Měření pH kapalin v širokém rozsahu 0–14 pH pro sledování kyselosti a zásaditosti.
• Vhodný pro micro:bit a další vzdělávací platformy, takže se dobře hodí do školních i domácích STEM projektů.
• Analogový výstup umožňuje pracovat s naměřenou hodnotou přímo v programu a zobrazovat, vyhodnocovat nebo zaznamenávat změny pH.

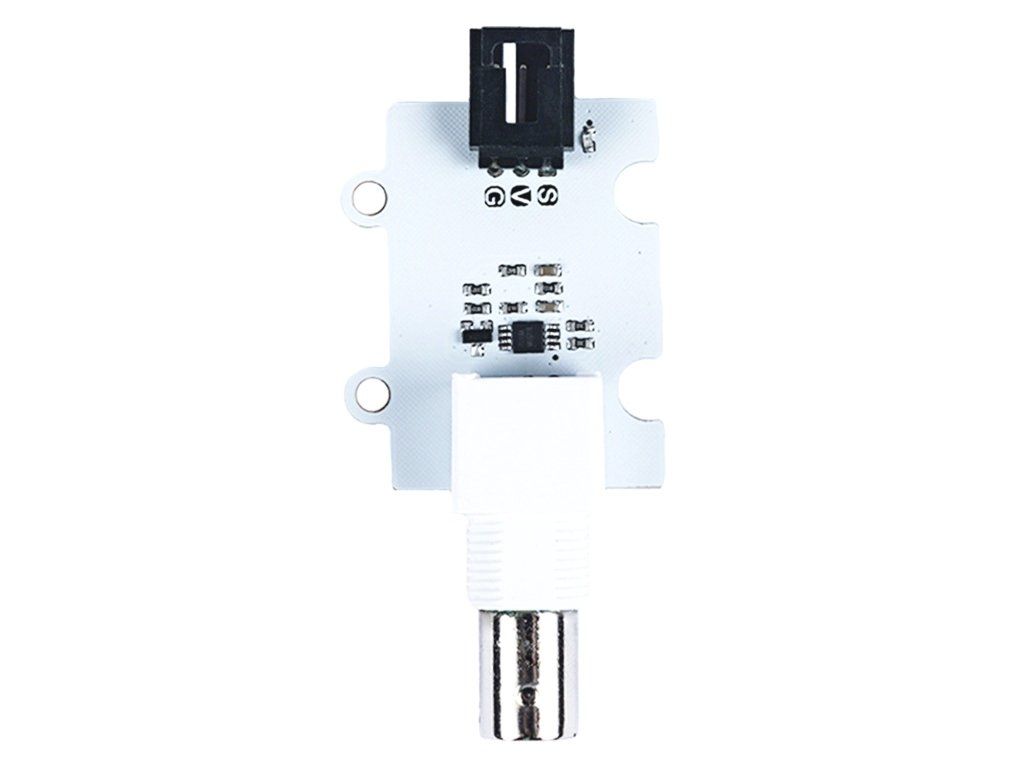

• BNC konektor pro připojení pH sondy zajišťuje praktičtější a spolehlivější propojení při měření.
• Napájení 3–5,5 V usnadňuje použití v nízkonapěťových projektech s micro:bitem.
• Přesnost ±0,3 pH je vhodná pro výukové experimenty, porovnávání vzorků a základní měření kvality vody.
• Třívodičové zapojení pomáhá zjednodušit připojení senzoru do projektů bez složitého nastavování.
• Praktické využití ve výuce chemie, přírodopisu a environmentální výchovy – můžete měřit vodu, roztoky i změny pH při experimentech.
• Dobrý základ pro projekty kvality vody, školní měřicí stanice nebo dlouhodobé sledování změn prostředí.

Jak pH senzor měří kyselost kapalin

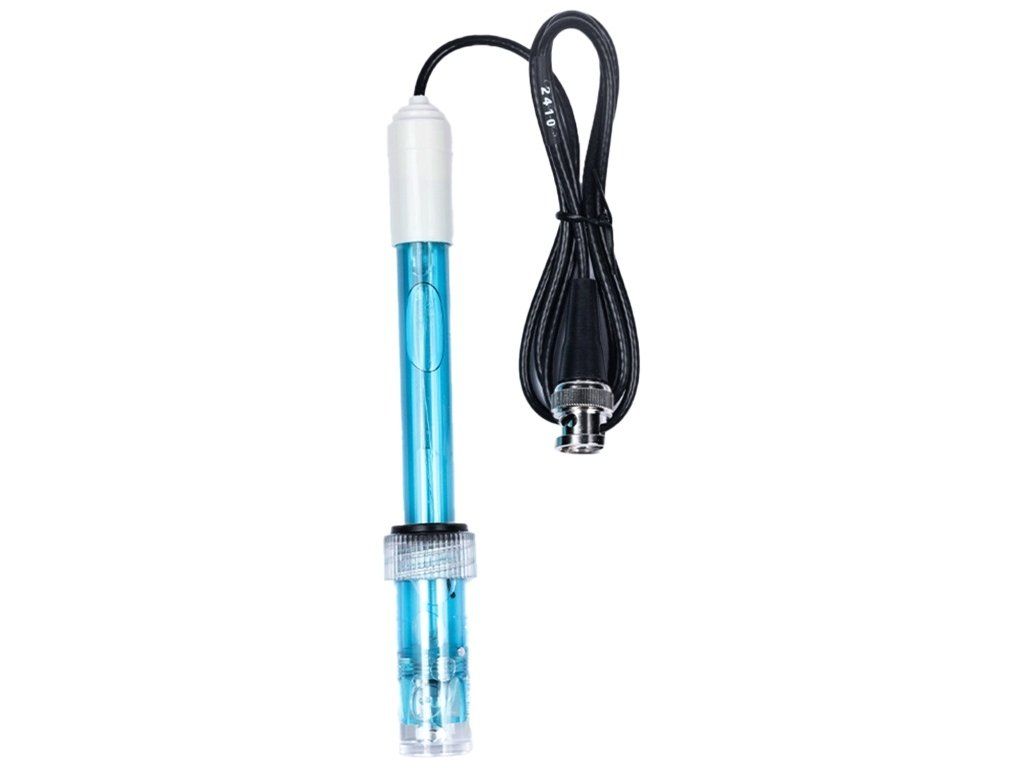

Octopus pH senzor pro micro:bit pracuje na principu elektrochemického měření. pH sonda reaguje na množství vodíkových iontů H⁺ v kapalině – čím více jich roztok obsahuje, tím je kyselejší. Hodnota pH se běžně vyjadřuje na stupnici 0–14 pH, kde pH 7 znamená neutrální roztok, nižší hodnoty kyselé prostředí a vyšší hodnoty zásadité prostředí.

Uvnitř pH sondy vzniká velmi malé elektrické napětí, které závisí na aktivitě vodíkových iontů v měřeném roztoku. Elektronika senzoru tento signál upraví na analogovou hodnotu, kterou může micro:bit přečíst a dále zpracovat v programu – například zobrazit naměřené pH, porovnat vzorky vody nebo spustit upozornění při překročení nastavené hodnoty. Princip převodu napětí na pH vychází z elektrochemického vztahu popisovaného Nernstovou rovnicí.

Pro přesnější výsledky je vhodné senzor před měřením kalibrovat pomocí pufrů se známým pH. V praxi tak žáci lépe pochopí nejen samotné měření, ale i to, proč je u senzorů důležitá kalibrace, stabilita měření a správná práce se sondou.

Ukázkový program

Výrobce k senzoru připravil také ukázkový program v MakeCode. V demonstračním zapojení je pH senzor připojený k portu P1 na desce iot:bit a OLED displej k portu I²C.

Program ukazuje, jak načíst hodnotu ze senzoru a zobrazit výsledek měření v projektu s micro:bitem.

Vhodný pro výuku i environmentální projekty

Senzor se hodí pro výuku chemie, přírodopisu, STEM projekty a základní měření kvality vody. Můžete s ním měřit například pitnou, dešťovou nebo akvarijní vodu a názorně ukázat rozdíl mezi kyselým, neutrálním a zásaditým prostředím.

Naměřenou analogovou hodnotu lze dále zpracovat v programu – zobrazit ji, porovnat s nastaveným limitem nebo použít jako vstup pro vlastní měřicí projekt.

Poznámka k měření

Pro přesnější výsledky je vhodné pH sondu kalibrovat pomocí pufrů se známým pH, mezi měřeními ji oplachovat čistou nebo destilovanou vodou a dávat pozor, aby nedošlo k poškození sondy.

Octopus pH senzor pro micro:bit je praktický doplněk pro projekty zaměřené na vodu, chemii, ekologii a práci s reálnými daty.

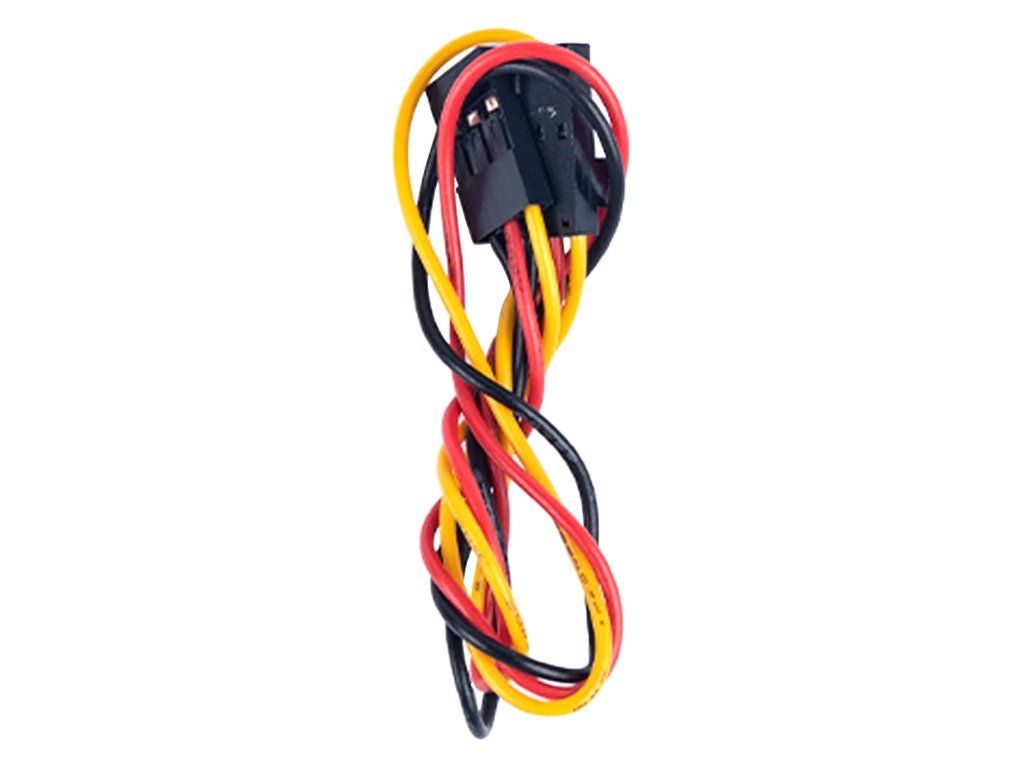

Poznámka: Připojovací kablík o délce 25 cm je součástí balení.
