Popis
Vysoký odpor pro citlivá a úsporná zapojení

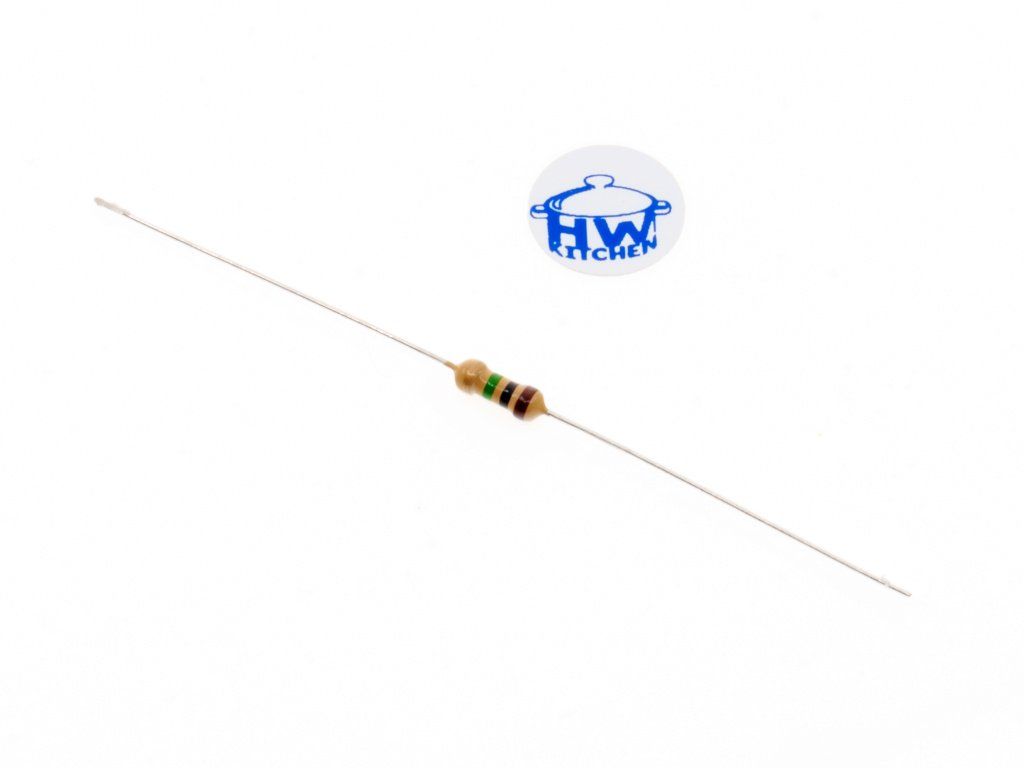

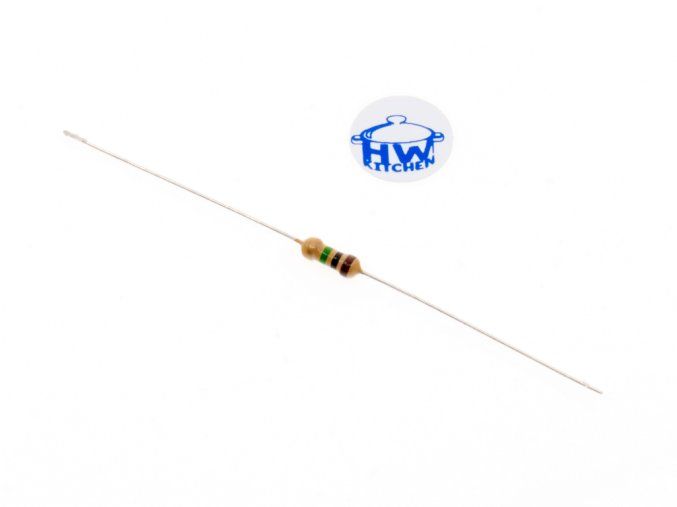

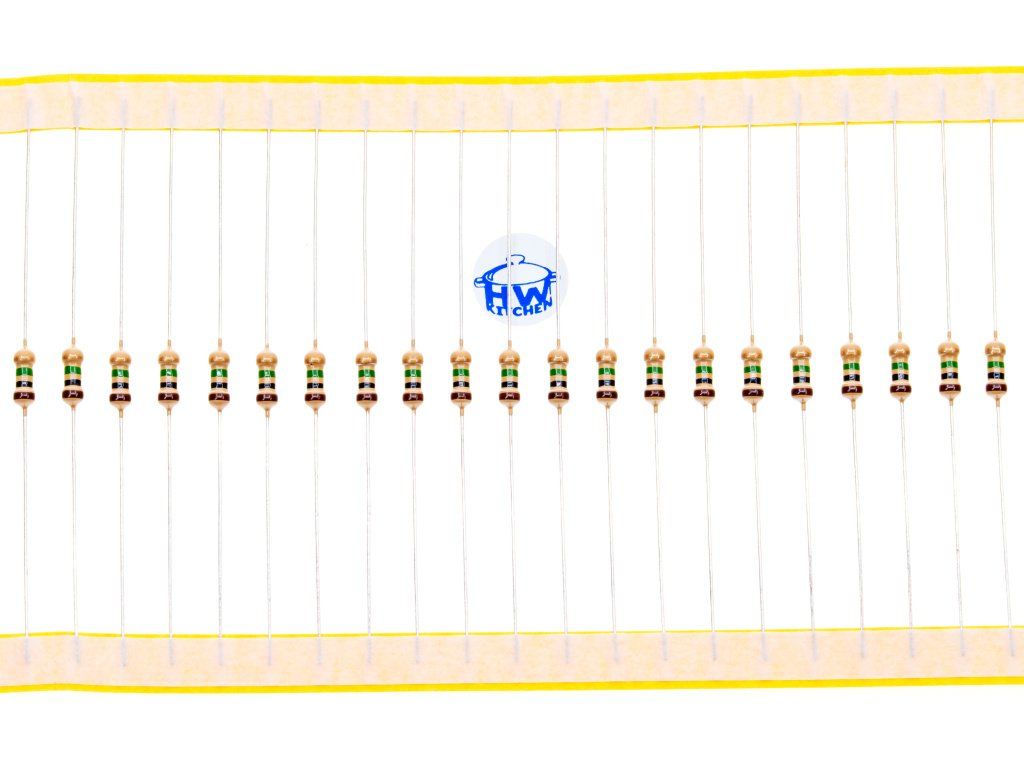

Rezistor 1 MΩ patří mezi součástky, které se hodí všude tam, kde není cílem jen omezení proudu, ale hlavně práce s velmi malými proudy a minimální zatížení obvodu. Oproti nižším hodnotám odporu se uplatní především v zapojeních, kde potřebujete vytvořit vysokou impedanci, ovlivnit chování signálu jen minimálně nebo nastavit delší odezvu v jednoduchých časovacích obvodech.
Tato hodnota se často používá v RC obvodech, kde spolu s kondenzátorem určuje dobu nabíjení a vybíjení. Díky tomu se hodí například pro jednoduché časovače, zpoždění signálu nebo demonstrační pokusy ve výuce elektroniky. Užitečný je také jako rezistor pro vybíjení kondenzátoru, aby po odpojení napájení nezůstával kondenzátor zbytečně nabitý.
Vhodný pro děliče napětí i vstupní obvody
Rezistor 1 MΩ najde využití také ve vysokoimpedančních děličích napětí, kde potřebujete měřit nebo upravovat napětí s co nejmenším odběrem proudu. V analogových a senzorových zapojeních může sloužit i jako součást referenčních, vstupních a pomocných obvodů, kde je důležité, aby rezistor měřený signál zbytečně nezatěžoval.
V některých případech se používá také pro nastavení výchozího stavu vstupu, zejména tam, kde nevadí vyšší citlivost na rušení a je prioritou velmi malý proudový odběr. Právě proto je tato hodnota zajímavá i pro experimenty s Arduino, micro:bit a dalšími deskami, pokud zkoušíte chování analogových vstupů, časovacích obvodů nebo jednoduchých senzorových zapojení.
Praktická součástka pro výuku i bastlení
Rezistor s hodnotou 1 MΩ se hodí do školních úloh, na nepájivé pole i do domácí dílny jako doplněk k běžnějším hodnotám odporu. Není to typická volba pro LED nebo jiné zapojení s vyšším proudem, zato dobře poslouží tam, kde potřebujete jemně ovlivnit signál, prodloužit časovou odezvu obvodu nebo snížit proud na minimum.
Kde tento rezistor využijete
- RC obvody a jednoduché časování
- vybíjení kondenzátorů
- vysokoimpedanční děliče napětí
- biasování a referenční zapojení
- analogové a senzorové obvody
- výukové a experimentální projekty s Arduino a micro:bit
Související produkty
-
Kód: AD246
-
Kód: SE25
-
Kód: HW380
-
Kód: AD53
-
Kód: AD54
-
Kód: AD309
-
Kód: EF513
Podobné produkty
-
Kód: HW236
-
Kód: HW429
-
Kód: HW241
-
Kód: HW238
-
Kód: HW235
-
Kód: HW240
-
Kód: HW234
-
Kód: HW242
-
Kód: HW555
| Hmotnost | 0.001 kg |
| Typ rezistoru | uhlíkový |
| Výkon | 500 mW |
| Vývody | axiální |
| Montáž | THT |
| Tolerance | ±5 % |
| Max. pracovní napětí | 350 V |
| Max. impulsní napětí | 700 V |
| Rozměry tělesa | Ø2,3 x 6 mm |
| Rozměry vývodů | Ø0,5 x 28 mm |
