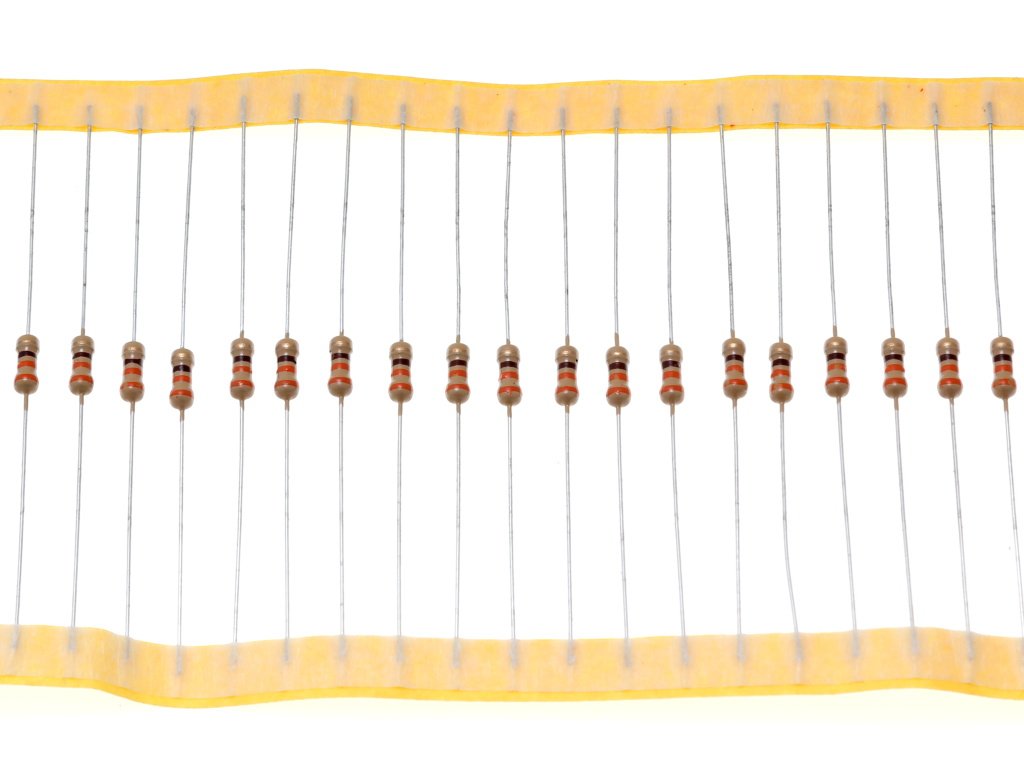

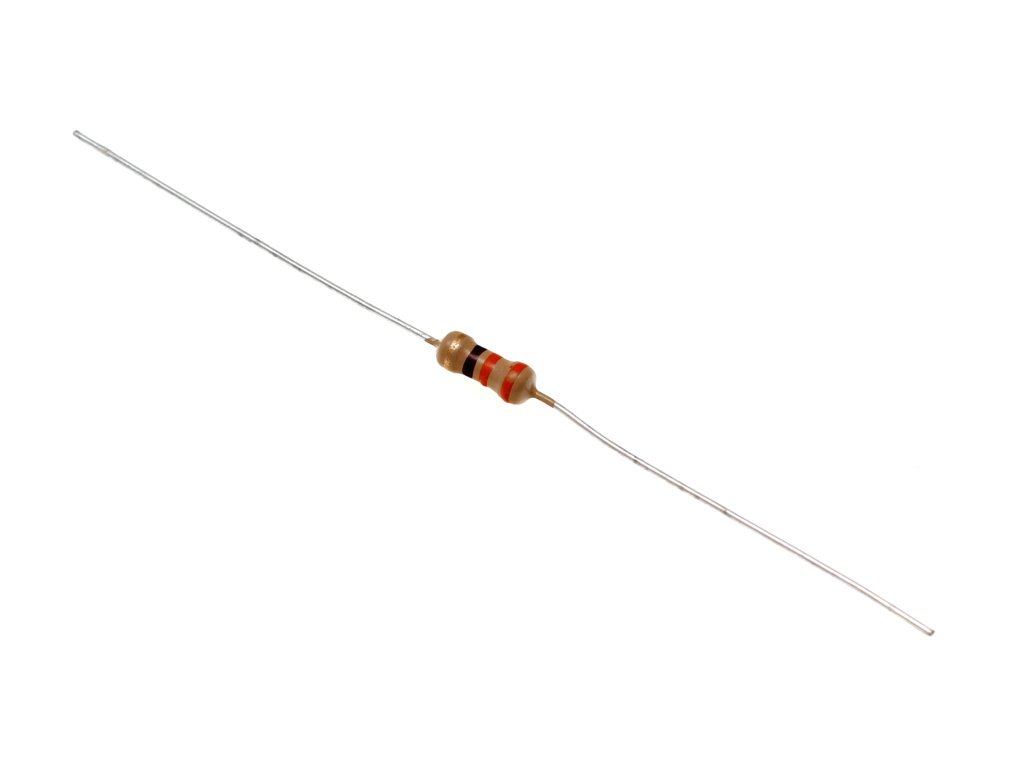

Rezistor 330Ω 0,5W

Neohodnoceno


Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 330 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.

Dostupnost Skladem (> 5 ks)
Můžeme doručit do
19.11.2018
1 Kč
1 Kč bez DPH

Kód produktu HW235
Značka HW Kitchen
Webová stránka značky hwkitchen.cz
Kategorie Rezistory
Záruka 2 roky


Předřadný rezistor je základ

Rezistor 100 Ω poslouží dobře jako předřadný rezistor pro připojení zátěže k Arduinu nebo napájecímu napětí.

Pro výpočet potřebné hodnoty rezistoru si nejprve musíme zjistit napětí a proud, které mají být na zátěži v aktivním stavu. Zátěž může být například LED, relé, DC motor nebo solenoid. Napětí na LED je dané její barvou. Pokud připojujete relé nebo jinou indukční zátěž, nezapomeňte zapojit ochrannou diodu.

U ... výchozí napětí, které je k dispozici pro napájení zátěže

UZ ... Napětí na zátěži (zjistíme z datasheetu součástky)

IZ ... Proud zátěží (zjistíme z datasheetu součástky)

Dále postupujeme podle známého Ohmova zákona a hodnotu rezistoru vypočítáme podle následujícího vztahu:

R = (U - UZ)/IZ

Ještě zbývá ověřit, jestli není překročen dovolený ztrátový výkon zvoleného rezistoru.

PR = R x IZ2

Ztrátový výkon musí být pro tento rezistor menší než 0,5 W. V praxi se snažíme mít ztrátový výkon cca poloviční, aby rezistor zbytečně nehřál. Pokud vychází větší ztrátový výkon, pak raději vybereme "větší" rezistor, který snese větší ztrátový výkon nebo snížíme výchozí napětí...

Pokud připojujeme zátěž přímo k pinům Arduino desky, pak máme k dispozici proud maximálně cca 40 mA. Pokud potřebujeme vyšší proud, tak využijeme pro spínání vhodný tranzistor.

O tom, proč jsou předřadné odpory důležité si můžete přečíst také v článku "Proč musím u LED použít rezistor".

Rezistor je vhodný pro montáž THT.

Podobné produkty

Hmotnost 0.001 kg
Typ rezistoru uhlíkový
Výkon 500 mW
Vývody axiální
Montáž THT
Tolerance ±5 %
Max. pracovní napětí 350 V
Max. impulsní napětí 700 V
Rozměry tělesa Ø2,3 x 6 mm
Rozměry vývodů Ø0,5 x 28 mm
