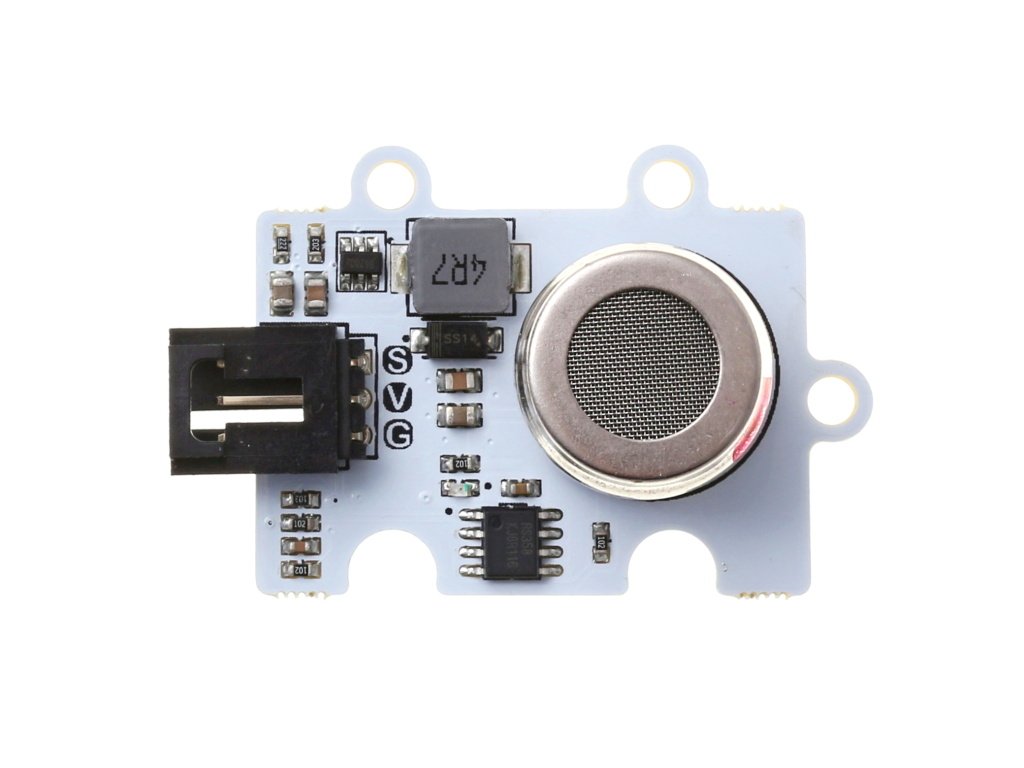

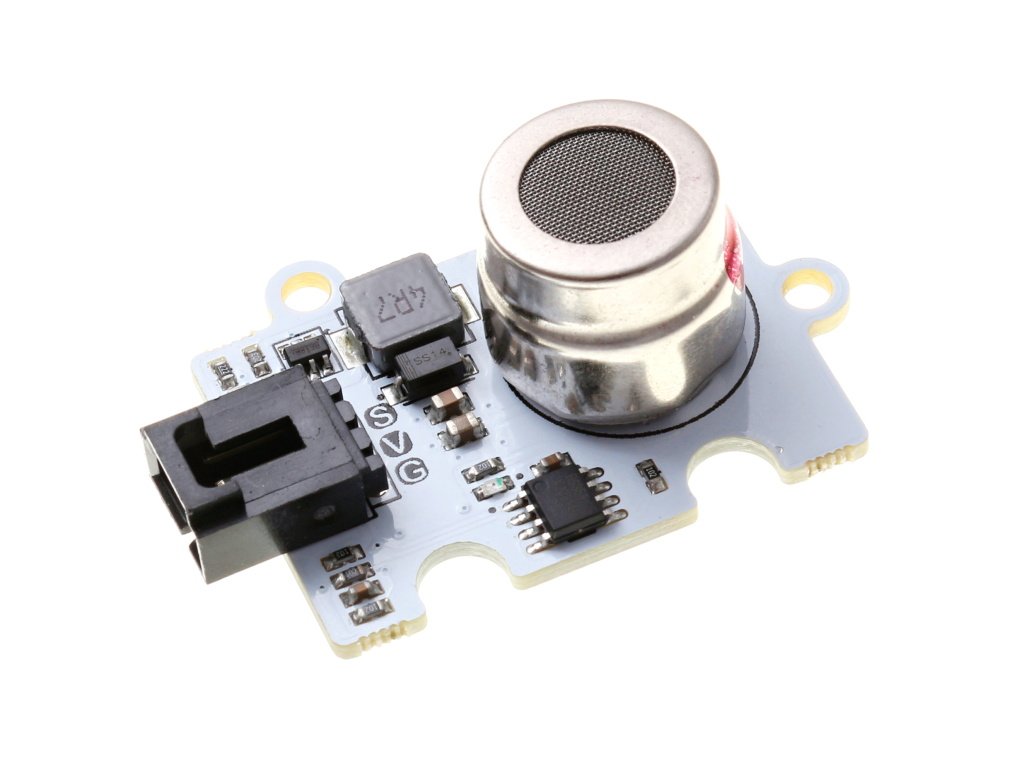

Octopus CO2 senzor



ELECFREAKS Octopus CO₂ senzor (MG811) je microbit modul pro měření koncentrace oxidu uhličitého ve vzduchu, ideální pro výuku programování a environmentálních věd s micro:bit.

Dostupnost Skladem (8 ks)
Můžeme doručit do
22.9.2025
1 389 Kč
1 148 Kč bez DPH

Kód produktu EF547
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Měření kvality vzduchu s micro:bit

ELECFREAKS Octopus CO₂ senzor umožňuje studentům a nadšencům do elektroniky sledovat koncentraci CO₂ v reálném čase. Díky vysoké citlivosti na CO₂ je vhodný pro projekty zaměřené na měření kvality ovzduší, chytré domácnosti nebo ekologické experimenty ve školách.​ CO₂ snímač je vhodný pro studenty a učitele, kteří chtějí prozkoumat svět senzoriky a programování.​ V modulu je použit snímač CO₂ MG811.

Vlastnosti CO₂ senzoru

  • Vysoká citlivost na CO₂: Detekuje koncentrace v rozsahu 35010 000 ppm
  • Odolnost vůči interferencím: Minimální vliv alkoholu a oxidu uhelnatého na měření
  • Analogový výstup: Poskytuje plynulé hodnoty pro přesnější analýzu
  • Snadné připojení: Kompatibilní s micro:bit a dalšími mikrokontrolery
  • Integrovaný zesilovač signálu: Zajišťuje stabilní a přesné výstupy
  • Jednoduchá integrace s micro:bit: Snadné připojení a programování pro vzdělávací účely
  • Kablík pro konektor GVS součástí balení
  • Montážní otvory pro uchycení modulu
  • Možnost použití na platformě microbit nebo Arduino

Fyzikální princip CO₂ senzoru

Senzor využívá elektrochemický princip, kde koncentrace CO₂ ovlivňuje výstupní napětí. Vyšší koncentrace CO₂ vede ke změně napětí, což umožňuje kvantifikaci množství oxidu uhličitého ve vzduchu.​

Upozornění: Senzor se během provozu zahřívá; nedotýkejte se ho během měření. Při delší nečinnosti skladujte senzor v uzavřeném obalu, aby nedošlo k degradaci citlivosti.

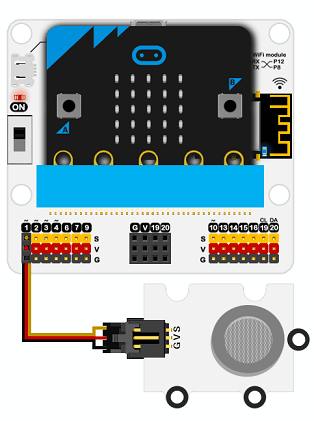

Zapojení pro měření CO2

Modul CO₂ připojte k některé z rozšiřujících desek pro microbit. V našem případě je použit IoT bit.

Jednotlivé propojovací vodiče mají následující význam:

  • G - GND (zem)
  • V - VCC (napájení 3 V)
  • S - digitální signál

Octopus CO2 senzor zapojení s microbitUkázkový program pro microbit

Program pro microbit můžete editovat po kliknutí na tlačítko Upravit v pravém Horním rohu. Následující jednoduchý program zobrazuje na displeji microbit hodnotu úměrnou množství CO₂ v okolním vzduchu.

Pokud na snímač foukneme, tak se údaj s hodnotou CO₂ změní. Před použitím CO₂ senzoru je doporučeno nechat snímač zapnutý alespoň 48 hodin a při každém dalším zapnutí alespoň 15 minut, abychom dosáhli co nejpřesnějších výsledků. Pozor, povrch senzoru CO₂ je při provozu teplý.

Programování s CO2 čidlem

Vytvoříme program, který bude číst analogovou hodnotu z pinu P1 a zobrazovat údaj na displeji microbit. Následující jednoduchý program zobrazuje na displeji hodnotu úměrnou množství CO₂ v okolním vzduchu.

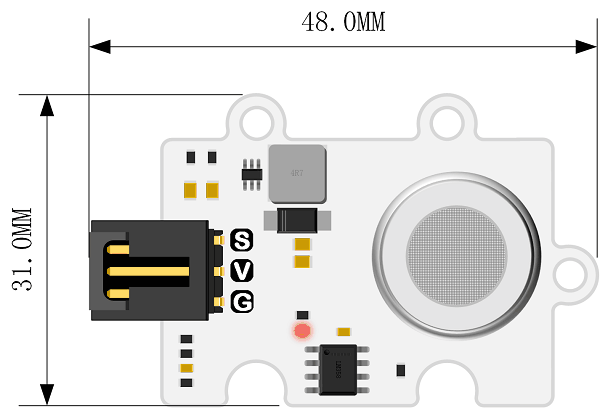

Rozměry modulu CO2

Octopus CO2 senzor rozměry

Poznámka: Připojovací kablík délky 25 cm je součástí balení

Pozor: povrch snímače CO₂ je při provozu teplý, nejedná se tedy o závadu.

Octopus CO2 senzor - odkazy

Podobné produkty


  • Octopus MQ3 alkohol tester modul Kód: EF119
    Octopus MQ-3 alkohol tester modul
    Skladem (>10 ks)

    MQ-3 alkohol tester je jednoduchý modul, se kterým otestujete přítomnost výparů alkoholu ve vzduchu nebo rovnou v dechu. Tester má analogový výstup a tak je použití s microbit hračka. Na rozjetí alkohol testeru stačí jediný programovací blok


    139 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX MQ-3 senzor alkoholu Novinka Kód: EF537
    PlanetX MQ-3 senzor alkoholu
    Skladem (>10 ks)

    PlanetX MQ-3 senzor alkoholu je senzor pro detekci alkoholu ve vzduchu, určený pro projekty s micro:bit. Ideální pro experimenty a výuku principů chemických senzorů v rámci STEM aktivit. Káblík RJ11 je součástí balení.


    359 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX CO2 senzor Novinka Kód: EF546
    PlanetX CO₂ senzor
    Skladem (>10 ks)

    PlanetX CO₂ senzor umožňuje studentům měřit koncentraci oxidu uhličitého ve vzduchu a vytvářet interaktivní projekty zaměřené na kvalitu ovzduší. CO₂ senzor je ideální modul pro hravou výuku programování a environmentální vědy s micro:bit. Kablík RJ11 pro CO₂ senzor je součástí balení.


    1 528 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • 3V Relé modul pro micro:bit Kód: EF114
    Octopus 3V Relé modul pro micro:bit
    Skladem (>10 ks)

    Relé modul pro micro:bit využijete pro snadné spínání větších zátěží přímo z desky microbit. Ať je to osvětlení robota, motorek navijáku, ventilátor či spotřebič s vyšším napětím nebo proudem, tohle malé relé to zvládne!


    108 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus ASR modul pro rozpoznávání hlasu Kód: EF489
    Octopus ASR modul pro rozpoznávání hlasu
    Skladem (>10 ks)

    Octopus ASR modul pro rozpoznávání hlasu dokáže rozpoznávat hlasové povely a umí se také naučit a poznat vaše vlastní příkazy. Ovládejte vašeho microbit robota nebo projekt jednoduše hlasem!


    470 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus kapacitní čidlo půdní vlhkosti Kód: EF104
    Octopus analogové kapacitní čidlo půdní vlhkosti
    Skladem (>10 ks)

    Pracujete na projektu, kde potřebujete přesně a spolehlivě měřit vlhkost půdy? Octopus kapacitní čidlo půdní vlhkosti využívá princip kapacitního snímání, který dokonale odolává korozi, a tak vám bude sloužit opravdu dlouho.


    109 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus laserový senzor kvality vzduchu PM2,5 Kód: EF71
    Octopus laserový senzor kvality vzduchu PM2,5
    Skladem (>10 ks)

    Octopus laserový senzor kvality vzduchu PM2,5 je snímač koncentrace prachových částic a můžete s ním měřit znečištění vzduchu částicemi prachu a výsledky si posílat například do ThingSpeak. Senzor kvality se dá jednoduše použít s deskou microbit. Měří v rozsazích PM2,5 a PM10.


    832 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus BME280 snímač tlaku Kód: EF115
    Octopus BME280 snímač tlaku, teploty a vlhkosti
    Skladem (>10 ks)

    Je vysoký nebo nízký tlak vzduchu? Octopus modul se senzorem BME280 pro microbit vám na tuto otázku jasně odpoví. Navíc má integrovaný i snímač teploty a vlhkosti, tak může hned fungovat jako jednoduchá meteorologická stanice.


    473 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus modul potenciometr Kód: EF116
    Octopus modul potenciometr
    Skladem (>10 ks)

    Octopus modul potenciometr využijete na jednoduché ovládání například jasu LEDky, rychlosti otáčení motorku nebo hlasitosti reproduktoru. Modul obsahuje potenciometr 10 kΩ, který je přímo připojen na piny konektoru. Součástí balení je i kablík pro snadné připojení.


    67 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.02 kg
Napájecí napětí 3,3-5,5 V
Výstupní signál analogový
Založeno na snímači MG811
Rozměry PCB 48 x 31 mm
