Senzor:bit pro micro:bit - univerzální rozšiřující modul

Univerzální deska pro Micro:bit

Pokud se chystáte na nějaký projekt s microbitem a chcete univerzální rozšiřující desku, která vám zpřístupní všechny signály microbit a ještě přidá něco navíc, pak je Sensorbit pro vás to pravé. Senzor:bit vám umožní připojit k destičce microbit různé elektronické moduly nebo součástky. Mohou to být například serva, LED osvětlení, snímač tlaku, display nebo další 3V periferie. Deska má otvory pro uchycení do modelů LEGO®.

Senzor:bit má navíc integrovaný bzučák a audio konektor, což vám umožní pracovat se zvuky a nebo poslouchat zvukový projev microbitu pomocí sluchátek. Senzorbit se tak hodí pro microbit V1 i V2. Na desce je také micro USB konektor, který můžete použít pro napájení desky senzorbit a také microbit. Stačí připojit k počítači, USB nabíječce nebo batterypacku.

Vlastnosti Sensor:bit

• Zpřístupní všechny porty microbit na piny GVS
• Vyvedená sběrnice I2C (vstup i výstup) pro elektronické moduly jako OLED display, snímač BME280 apod
• Integrovaný buzzer a audio jack 3,5 mm pro sluchátka
• Pasuje do stavebnice LEGO®
• Obsahuje přehledný popis funkce a označení pro každý pin
• Provozní indikační LED

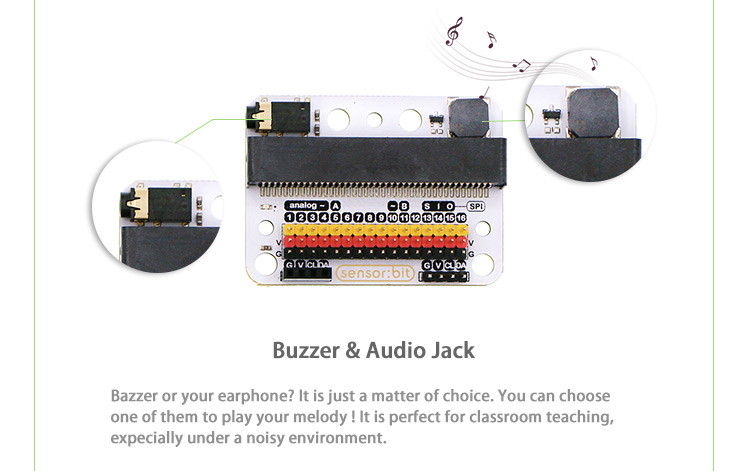

Konektor pro sluchátka

Na desce Sensor:bit je audio jack 3,5 mm vhodný pro připojení sluchátek. Výstup pro sluchátka je připojen na port P0 desky microbit. Pokud zapojíte sluchátka do konektoru, tak se buzzer na desce senzor:bit automaticky vypne. Výstup pro sluchátka dobře poslouží například při výuce ve třídě. Děti se navzájem neruší a mohou se soustředit více na programování.

Zabudovaný Buzzer na desce Senzorbit je připojen na port P0. Po připojení sluchátek se buzzer odpojí. Micro:bit V2 má sice buzzer už rovnou na desce, ale ten nejde propojit na sluchátka. Výhodou buzzeru na desce Senzor:bit je také to, že buzzer bude možné využít se starší verzí desky microbit.

Buzzer

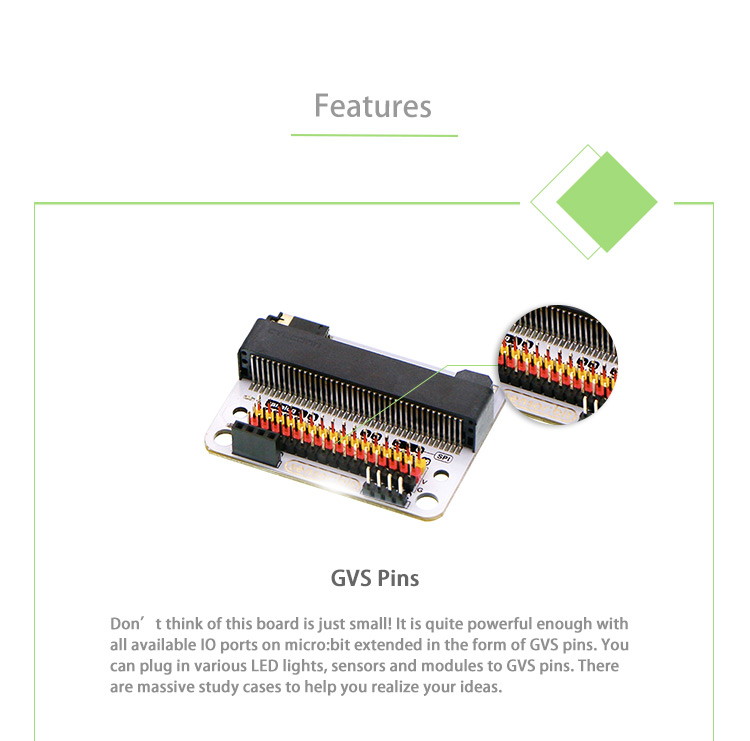

16 GVS portů

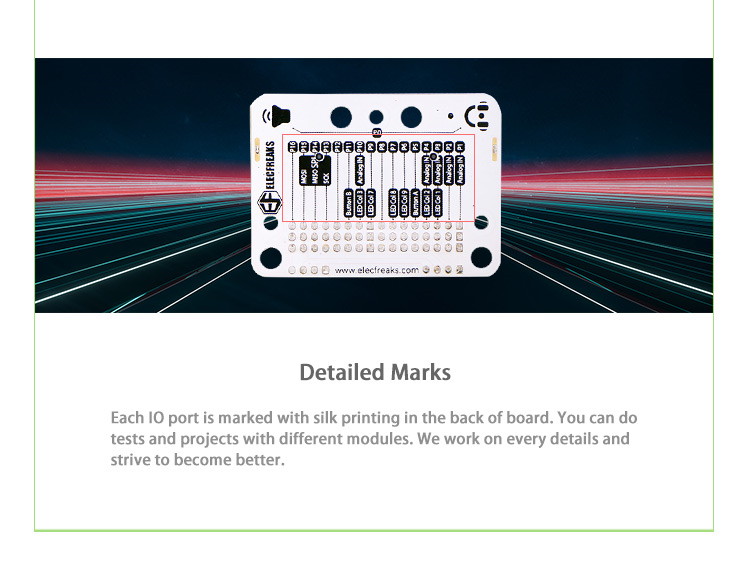

Důležitou součástí desky Senzorbit je část obsahující GVS porty. Na tyto porty můžeme připojit nejrůznější periferie od LED přes různé snímače až po displeje a serva. Výhodou portů je jednoduché 3vodičové zapojení. Na každé trojici pinů je napájecí napětí "Voltage", zem "Ground" a pracovní signál "Signal“. Většina portů je digitálních. Analogové jsou označeny v popisu na desce. Pokud desku obrátíte, tak najdete detailní popis zapojení všech portů.

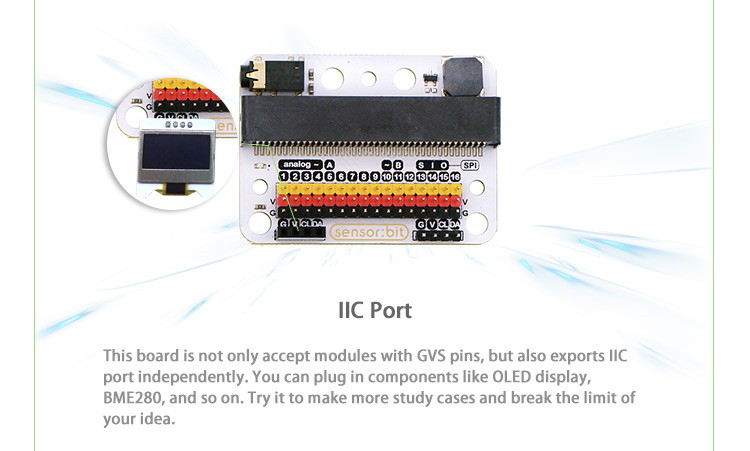

Sběrnice I2C

Na desce najdete také konektory pro sběrnici I2C. Zde můžete zapojit například snímač teploty, tlaku nebo maticový LED displej. Oba konektory jsou zapojeny paralelně, ale první je tvořen dutinkami a druhý kolíky. Výhodou této koncepce je to, že nepotřebujete speciální propojovací vodiče a pravděpodobně bude postačovat to, co najdete v šuplíku. I2C konektory jsou dva a to je zase dobré pro připojení více periferií a nebo řetězení sběrnice.

Napájecí konektor micro USB

Velkou výhodou desky Sensor:bit je zvláštní napájecí zdroj pro periferie a microbit. Tento zdroj je mnohem výkonnější než ten, který je zabudovaný na desce microbit. To umožňuje připojit větší množství periferií aniž by se napájecí napětí snížilo nebo kolísalo.

Použitý regulátor vytváří přesné napětí 3,3V (odchylka 1 %), ze kterého můžeme odebírat až 1 A. Tento zdroj je vybaven automatickou ochranou proti nadproudu, zkratu a přehřátí, což se pro bastlení s microbit určitě hodí.

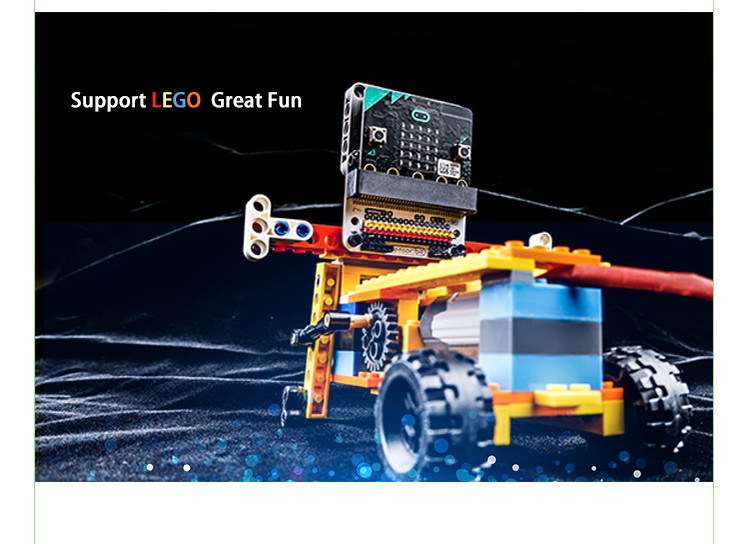

Kompatibilita Senzor:bit s platformu LEGO®

Uživatelské rozhraní Sensor:bit

Použití a programování Sensor:bit

• Sensor:bit připojte do desky Micro:bit a připojte k počítači USB kabelem
• V prostředí Makecode založte nový projekt
• S následujícím programem zahraje micro:bit melodii po stisknutí tlačítka A. Po připojení sluchátek se vypne buzzer a melodii uslyšíte ve sluchátkách.
• Program si můžete prohlédnout nebo stáhnout v následujícím okně. Tlačítko EDIT vás přepne do editace.

Rozměry SenZor:bit

Odkazy pro micro:bit rozšiřující modul

• Návod k použití a programování, příklady
